Быстросъёмное устройство трубопроводы (2) [HLF, HPF] (откв02) — HITACHI ZW180
Заводская схема «Быстросъёмное устройство трубопроводы (2) [HLF, HPF] (откв02)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

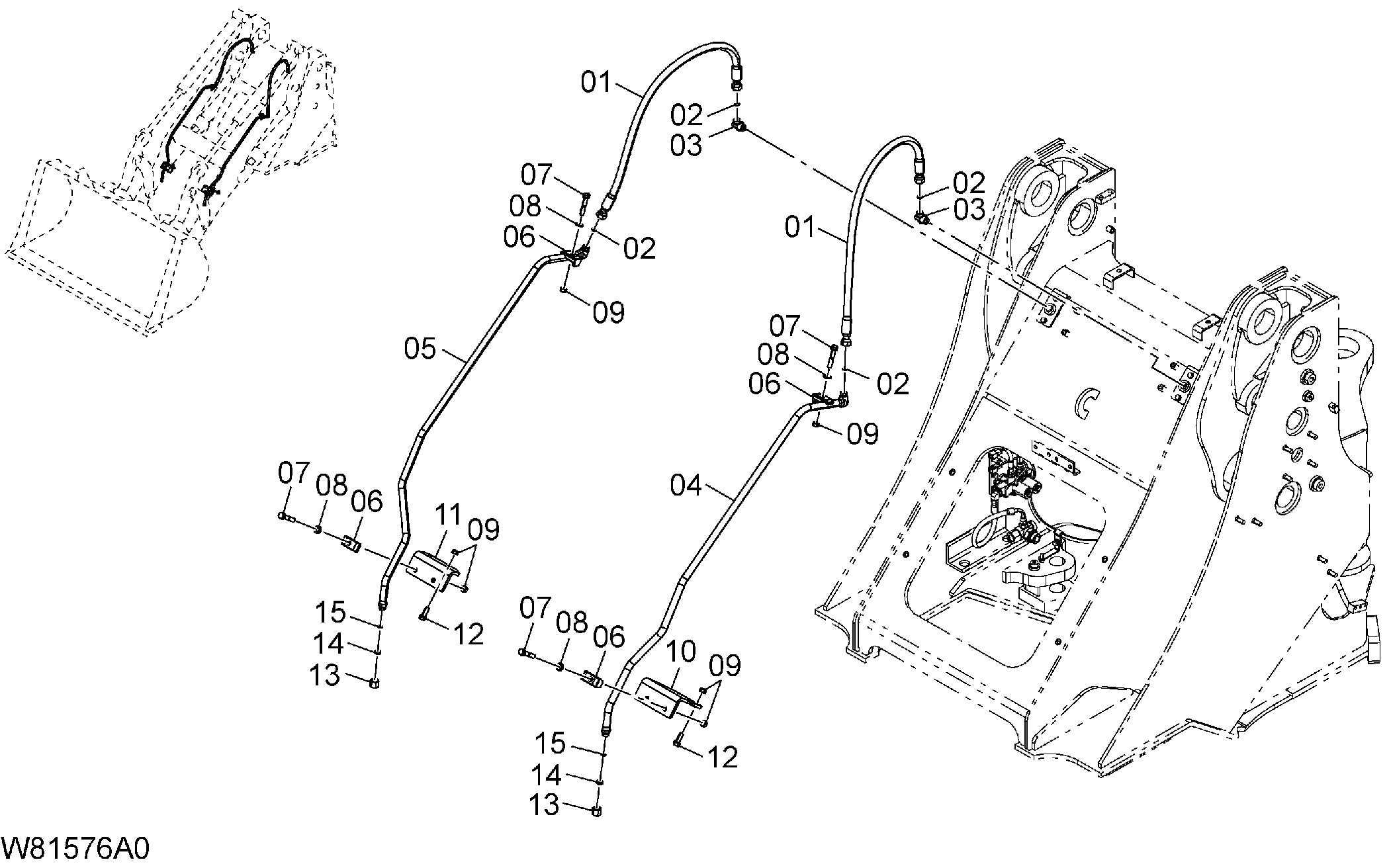

![Схема Быстросъёмное устройство трубопроводы (2) [HLF, HPF] (откв02) HITACHI ZW180](/catalog-drawings/7e/7ee8caf7-96fb-4a64-b8ef-795175671ad2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563F7-62471 | Шланг | 2 |
| 02 | HL4138938 | Уплотнительное кольцо | 4 |
| 03 | HLA853244 | Угловой штуцер S | 2 |
| 03A | 03320-00180 | Уплотнительное кольцо | 1 |
| 04 | 563F7-62481 | Трубка(LH) | 1 |
| 05 | 563F7-62491 | Трубка(RH) | 1 |
| 06 | HL4190125 | Хомут | 4 |
| 07 | 01183-12065 | Болт | 4 |
| 08 | 02000-00012 | Шайба | 4 |
| 09 | 01401-00012 | Гайка | 8 |
| 10 | 563F7-62501 | Кронштейн LH | 1 |
| 11 | 563F7-62511 | Кронштейн RH | 1 |
| 12 | 01183-12035 | Болт | 4 |
| 13 | HL4189092 | Гайка | 2 |
| 14 | HL4189093 | Колпачок | 2 |
| 15 | HL4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
