Трансмиссия (7/7) — HITACHI ZW180

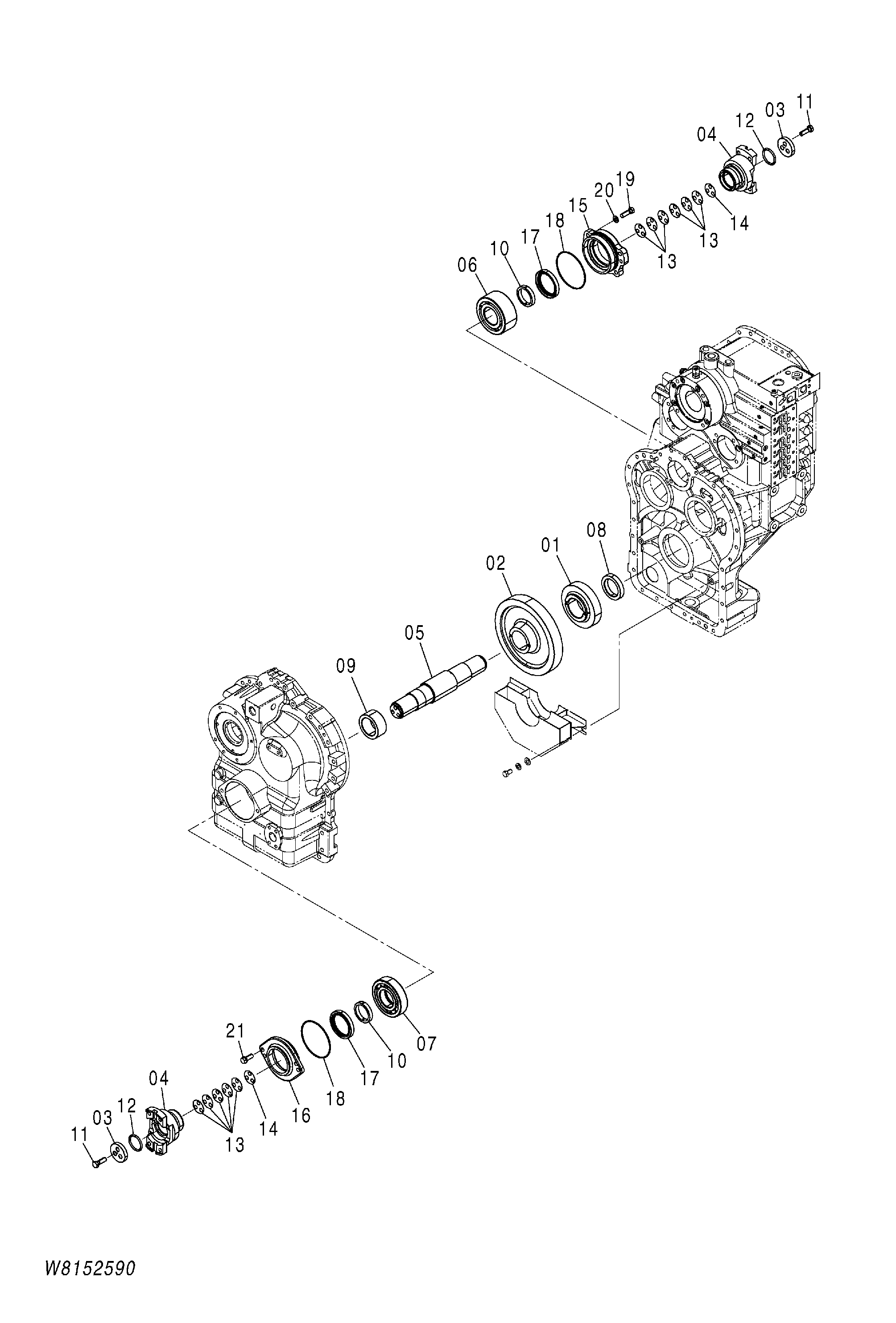

Заводская схема «Трансмиссия (7/7)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163F2-50001 | T/C T/M в сборе | 1 | |
| 01 | 163F2-52231 | Шестерня | 1 |
| 02 | 163F2-52751 | Шестерня | 1 |
| 03 | 163E3-42851 | Пластина фиксатор | 2 |
| 04 | 160F2-52001 | Фланец | 2 |
| 05 | 163F2-52241 | Вал оутпут | 1 |
| 06 | 163F2-52521 | Подшипник | 1 |
| 07 | 18589-62651 | Подшипник | 1 |
| 08 | 163F2-52791 | Проставка | 1 |
| 09 | 163F2-52781 | Проставка | 1 |
| 10 | 16422-52861 | Проставка | 2 |
| 11 | 163J2-55321 | Болт | 6 |
| 12 | 03330-00310 | Уплотнительное кольцо | 2 |
| 13 | 18563-43041 | Регулировочная шайба 0.2mm | 11 |
| 14 | 18563-42551 | Регулировочная шайба 0.1mm | 2 |
| 15 | 163F2-52301 | Фиксатор уплотнение(A) | 1 |
| 16 | 163F2-52311 | Фиксатор уплотнение(B) | 1 |
| 17 | 16603-53301 | Масляный уплотнение | 2 |
| 18 | 03310-01250 | Уплотнительное кольцо | 2 |
| 19 | 01116-12040 | Болт | 4 |
| 20 | 02010-00012 | Шайба | 4 |
| 21 | 01183-12035 | Болт и шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
