Кондиционер (1) — HITACHI ZW180

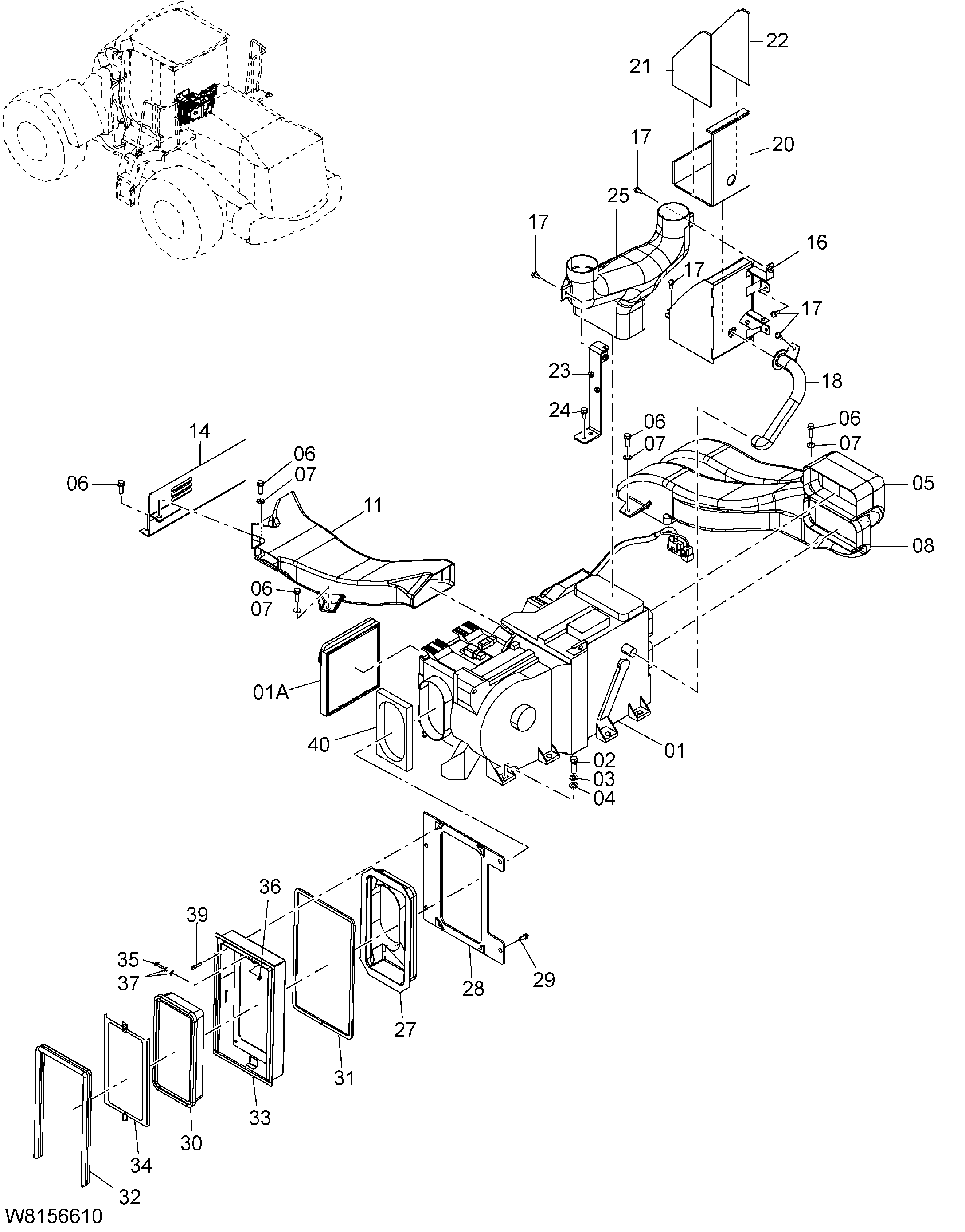

Заводская схема «Кондиционер (1)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-72111 | Воздушный CON блок в сборе | 1 |
| 01A | 263G6-73191 | Фильтр | 1 |
| 02 | 01110-12040 | Болт | 7 |
| 03 | 02010-00012 | Шайба | 7 |
| 04 | 02000-00012 | Шайба | 7 |
| 05 | 263G6-72631 | Воздуховод | 1 |
| 06 | 01183-10030 | Болт с шайбой | 8 |
| 07 | 02000-00010 | Шайба | 6 |
| 08 | 263G6-72641 | Воздуховод | 1 |
| 11 | 263G6-72731 | Воздуховод | 1 |
| 14 | 263G6-70411 | Крышка | 1 |
| 16 | 263G6-70422 | Короб | 1 |
| 17 | 01033-08020 | Винт с шайбой | 7 |
| 18 | 263G6-72751 | Воздуховод | 1 |
| 20 | 263G6-72582 | Коврик | 1 |
| 21 | 263G6-72592 | Коврик | 1 |
| 22 | 263G6-72602 | Коврик | 1 |
| 23 | 263G6-70431 | Кронштейн | 1 |
| 24 | 01183-10020 | Болт с шайбой | 2 |
| 25 | 263G6-72741 | Воздуховод | 1 |
| 27 | 263G6-72761 | Воздуховод | 1 |
| 28 | 263G6-70442 замена: 263G6-70443 | Пластина | 1 |
| 28 | 263G6-70443 | Кронштейн | 1 |
| 29 | 01183-08020 | Болт с шайбой | 4 |
| 30 | HL4251527 | Фильтр | 1 |
| 31 | 263G6-73551 | Спонге трим | 1 |
| 32 | 263G6-72571 | Стрип веатхер | 1 |
| 33 | 263G6-70452 | Короб | 1 |
| 34 | 263G6-70661 | Пластина | 1 |
| 35 | 01100-06020 | Болт | 1 |
| 36 | 01400-00006 | Гайка | 1 |
| 37 | 02000-00006 | Шайба | 2 |
| 39 | 01033-06030 | Винт с шайбой | 4 |
| 40 | 263G6-72251 | Коврик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
