Роад дорожная сертификация (германй) [H3F] (TUV) — HITACHI ZW180

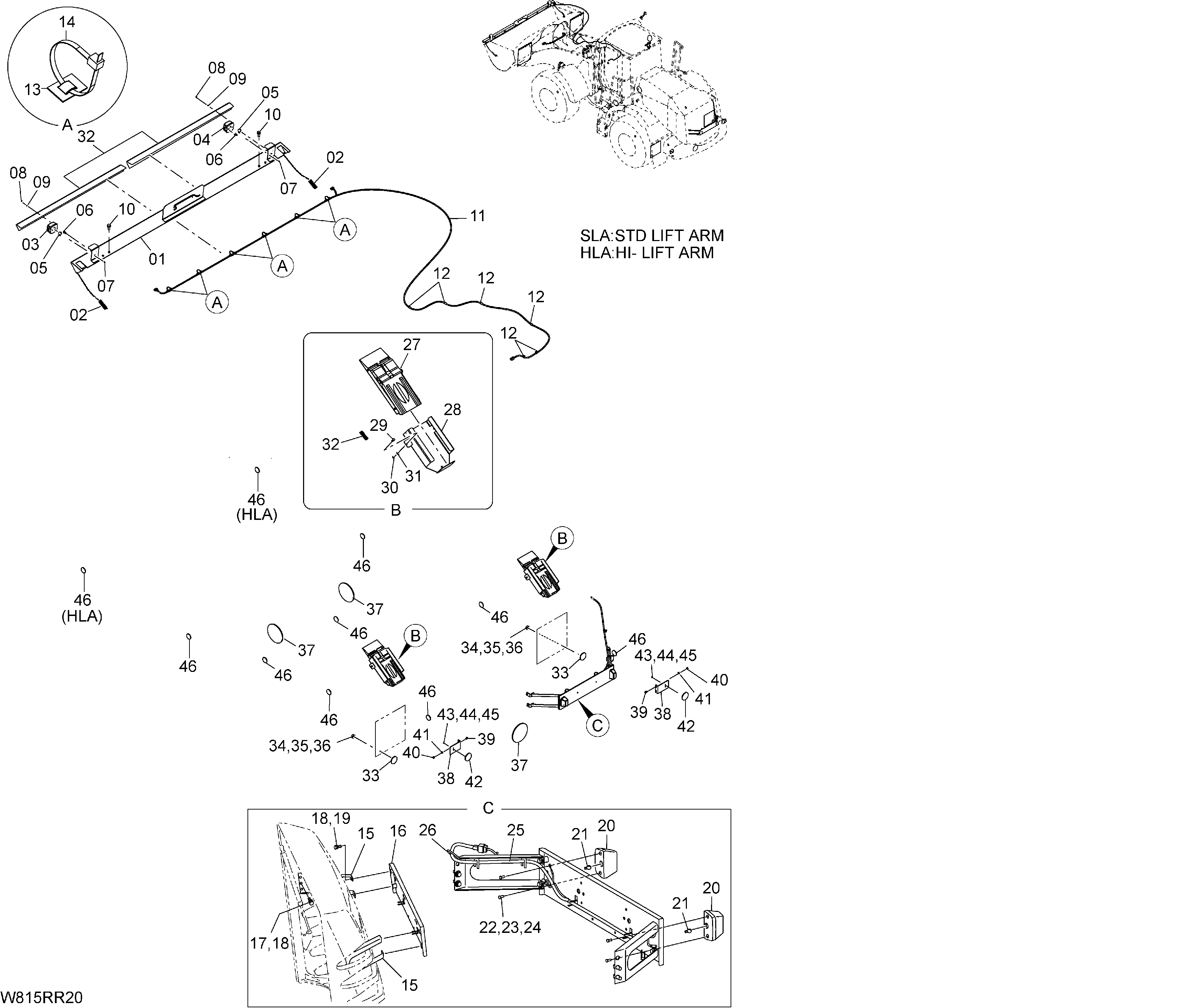

Заводская схема «Роад дорожная сертификация (германй) [H3F] (TUV)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	563F9-32041	Ковш защита	1
02	3130595R11	Пружина	2
03	1205853H1	Освещение LH	1
04	1205854H1	Освещение RH	1
05	0925307C1	Лампа(24V 21W)	2
06	0925308C1	Лампа(24V 10W)	2
07	01033-05020	Винт	4
08	01400-00005	Гайка	4
09	02000-00005	Шайба	4
10	381121-22170	Клампинг винт	2
11	Z01121-22120	Жгут проводов	1
12	381121-22180	Хомут	7
13	381121-51190	Хомут пластина	6
14	3141429R1	Страп	6
15	563F9-32051	Кронштейн	2
16	563F9-32061	Пластина	1
17	01183-10025	Болт	4
18	02000-00010	Шайба	8
19	01183-10020	Болт	4
20	3231505R91	Освещение	2
21	0925308C1	Лампа	2
22	01033-04016	Винт	4
23	02000-00004	Шайба	4
24	01400-00004	Гайка	4
25	563F2-32022	Провод жгут проводов	1
26	04913-11200	Инсулокк	3
27	381991-11121	Шина ограничитель	2
28	381991-11131	Кронштейн	2
29	01183-08020	Болт	6
30	01400-00008	Гайка	6
31	02000-00008	Шайба	6
32	3130595R11	Пружина	2
33	389121-22130	Рефлектор	2
34	01400-00006	Гайка	2
35	101002-06016	Винт	2
36	108002-06015	Пружинная шайба	2
37	393121-22160	Наклейка(20km/h)	3
37	1274915H1	Наклейка(40km/h)	3
38	263F9-32101	Кронштейн	2
39	01183-10025	Болт	4
40	01400-00010	Гайка	4
41	02000-00010	Шайба	4
42	389121-22130	Рефлектор	2
43	01400-00006	Гайка	2
44	101002-06016	Винт	2
45	108002-06015	Пружинная шайба	2
46	384121-22120	Рефлектор йеллов	8
46	384121-22120	Рефлектор йеллов	2
47	Z03621-11440	Продукт грапхик	1
48	Z01121-22130	Инсиде зеркало	2
49	01033-06020	Винт	4
50	394871-11290	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
