Пол плата (1) [HLF, HPF] — HITACHI ZW180

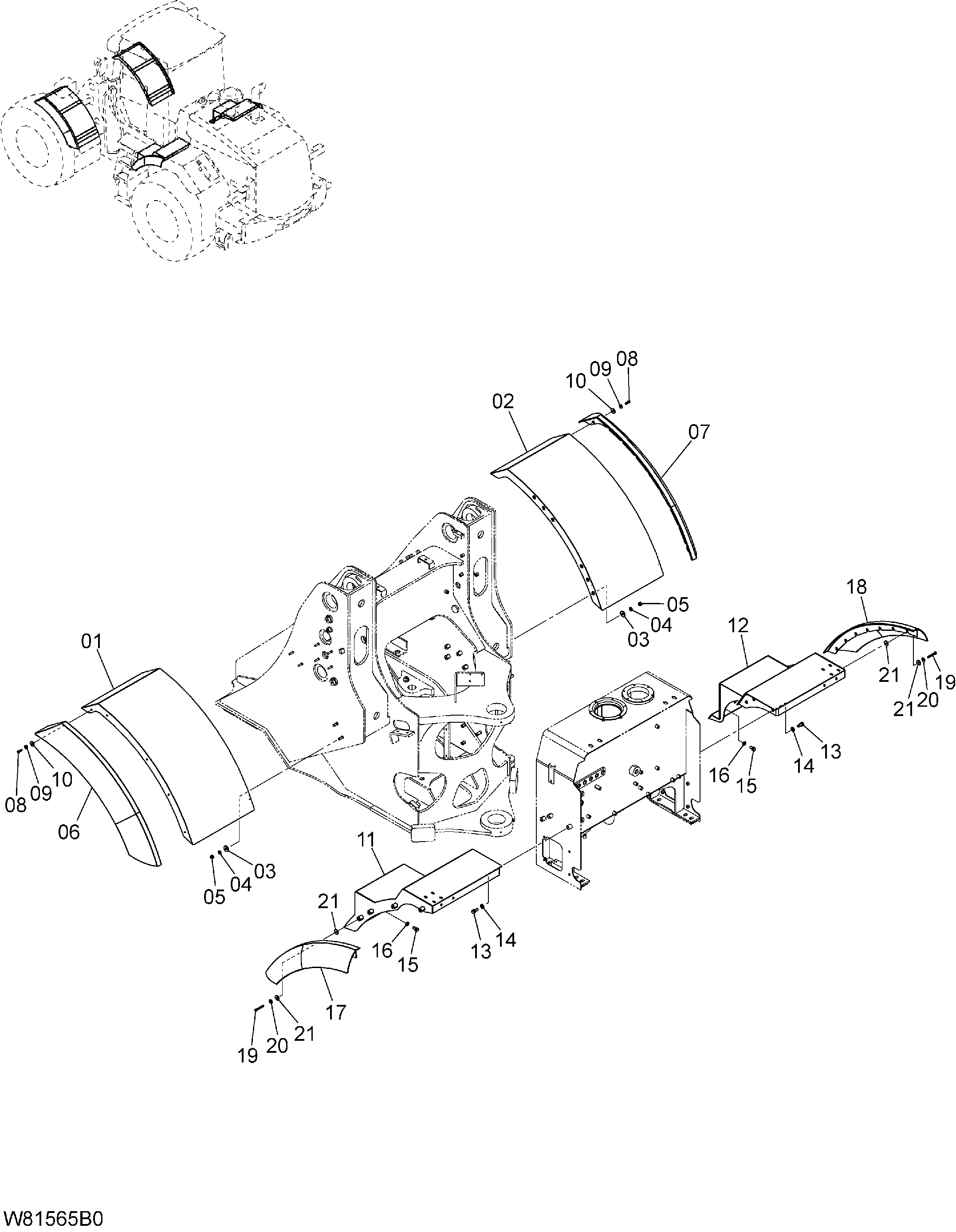

Заводская схема «Пол плата (1) [HLF, HPF]» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пол плата (1) [HLF, HPF] HITACHI ZW180](/catalog-drawings/44/44e1c97e-b267-41c5-aab6-667f856b7e70.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F6-50121 | Крыло (LH) | 1 |
| 02 | 263F6-50131 | Крыло (RH) | 1 |
| 03 | 26096-42351 | Шайба | 8 |
| 04 | 02010-00012 | Шайба | 8 |
| 05 | 01401-00012 | Гайка | 8 |
| 06 | 263G6-53221 | Передний крыло крышка(левый) | 1 |
| 07 | 263G6-53231 | Передний крыло крышка(правый) | 1 |
| 08 | 01100-08025 | Болт | 10 |
| 09 | 21471-22311 | Шайба | 10 |
| 10 | 26606-52721 | Шайба | 10 |
| 11 | 263F6-50141 | Крыло(LH) | 1 |
| 11 | 263F6-50142 | Крыло(LH) | 1 |
| 12 | 263F6-50151 | Крыло(RH) | 1 |
| 12 | 263F6-50152 | Крыло(RH) | 1 |
| 13 | 01183-12030 | Болт | 6 |
| 14 | 26063-02111 | Шайба | 6 |
| 15 | 01183-12025 | Болт | 6 |
| 16 | 02000-00012 | Шайба | 6 |
| 17 | 263F6-52371 замена: 263F6-52661 | Крыло крышка(LH) | 1 |
| 17 | 263F6-52661 | Крышка(LH) | 1 |
| 18 | 263F6-52381 замена: 263F6-52671 | Крыло крышка(RH) | 1 |
| 18 | 263F6-52671 | Крышка(RH) | 1 |
| 19 | 01100-08060 | Болт | 8 |
| 20 | 21471-22311 | Шайба | 8 |
| 21 | 26606-52721 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
