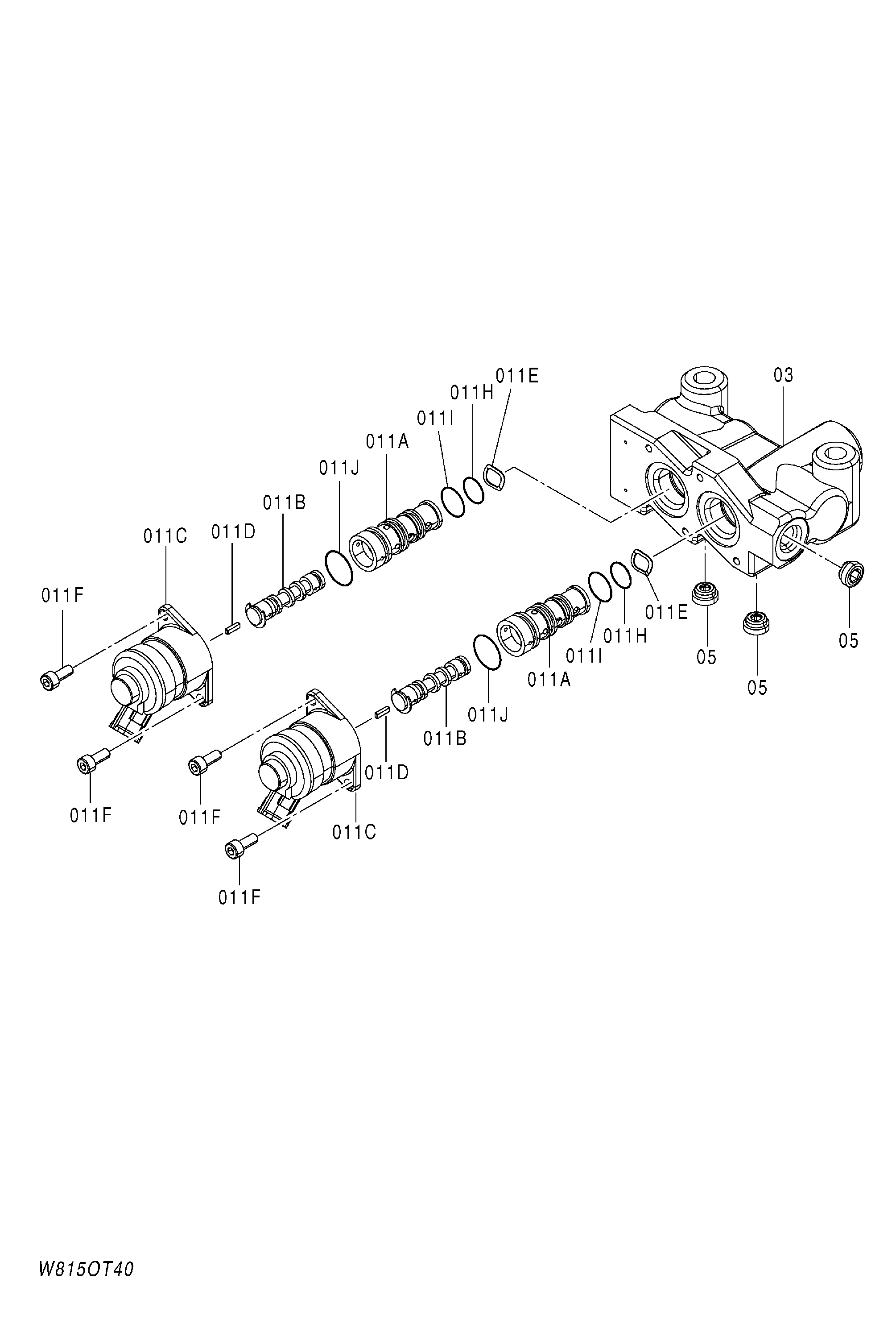

Клапан электромагнитный [6CF, H3F, HCF, HEF] (OTC, OTC2) — HITACHI ZW180
Заводская схема «Клапан электромагнитный [6CF, H3F, HCF, HEF] (OTC, OTC2)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Клапан электромагнитный [6CF, H3F, HCF, HEF] (OTC, OTC2) HITACHI ZW180](/catalog-drawings/89/89424f4c-20b0-4e4d-9fa6-9c562022dac0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G7-43811 | Клапан электромагнитный | 1 | |
| 5 | 263G7-47021 | Пробка | 3 |
| 11 | 263G7-47031 | Электромагнитный в сборе | 2 |
| 11C | 263G7-47041 | Соленоид | 1 |
| 11D | 263G7-47051 | Шток | 1 |
| 11E | 263G7-47061 | Шайба | 1 |
| 11F | 01170-05012 | Болт разъём | 2 |
| 11G | 263G7-47071 | Уплотнительное кольцо | 1 |
| 11H | 263G7-47081 | Уплотнительное кольцо | 1 |
| 11I | 263G7-47091 | Уплотнительное кольцо | 1 |
| 11J | 263G7-47101 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
