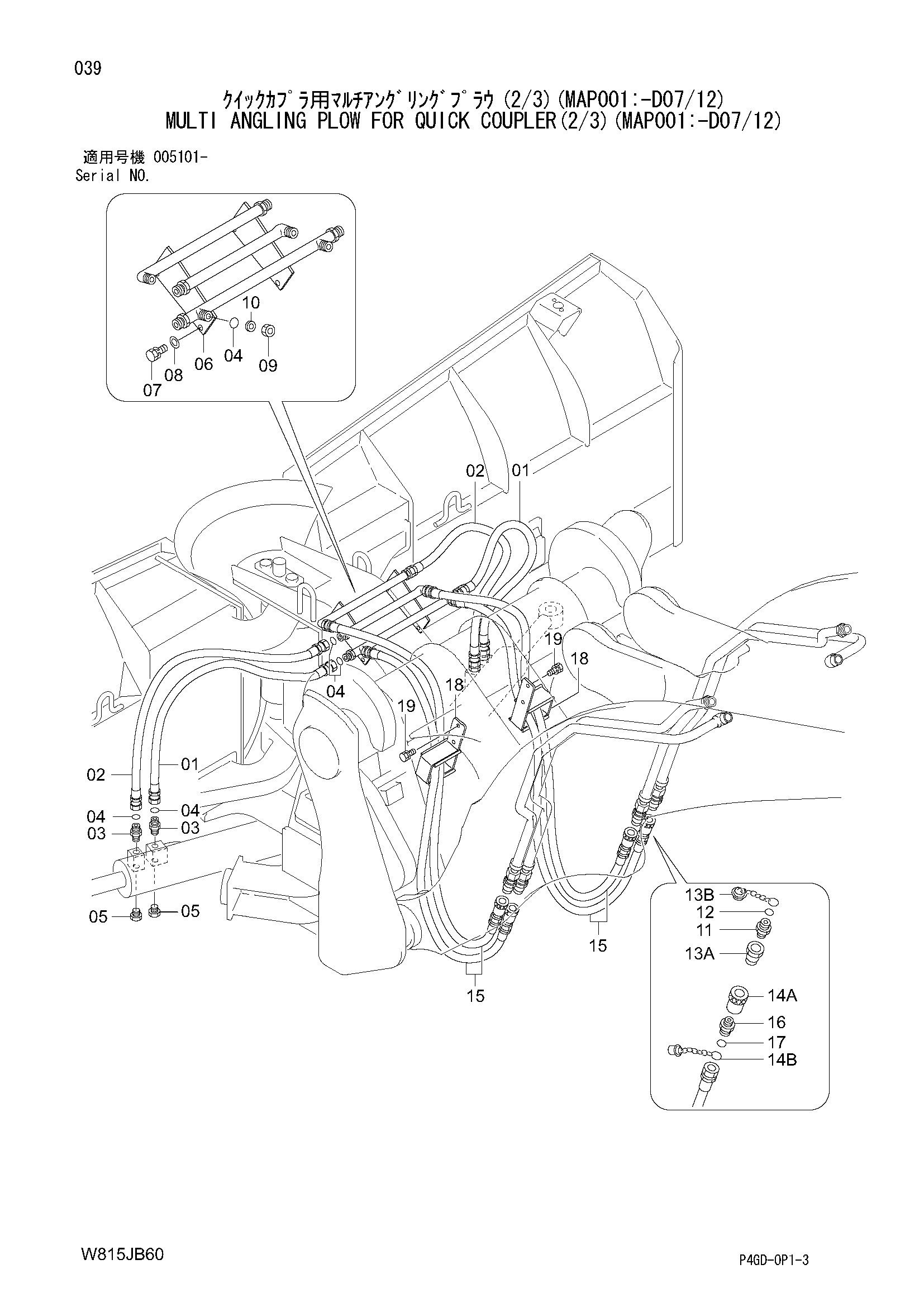

Многофункциональный поворотный плуг для быстрый быстросъёмное устройство(2/3) (схема001: -D07/12) — HITACHI ZW180
Заводская схема «Многофункциональный поворотный плуг для быстрый быстросъёмное устройство(2/3) (схема001: -D07/12)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-60031 | Многофункциональный поворотный плуг в сборе | 1 | |
| 01 | 563G0-62201 | Шланг | 2 |
| 02 | 563G0-62211 | Шланг | 2 |
| 03 | HLA853144 | Адаптер | 4 |
| 03A | 03320-00180 | Уплотнительное кольцо | 1 |
| 04 | HL4187308 | Уплотнительное кольцо | 12 |
| 05 | HLA885004 | Пробка | 4 |
| 05A | 03320-00180 | Уплотнительное кольцо | 1 |
| 06 | 563G0-62041 | Соединение шланг | 1 |
| 07 | 01183-10020 | Болт | 4 |
| 08 | 02000-00010 | Шайба | 4 |
| 09 | HL4189092 | Гайка | 4 |
| 10 | HL4189093 | Колпачок | 4 |
| 11 | HLA853146 | Адаптер | 4 |
| 11A | 03320-00180 | Уплотнительное кольцо | 1 |
| 12 | HL4187308 | Уплотнительное кольцо | 4 |
| 13 | 563G7-60251 | Селф уплотнение муфта | 4 |
| 13A | 563G7-62281 | Форсунка быстросъёмное устройство | 1 |
| 13B | 563G7-62291 | Колпачок | 1 |
| 14 | 563G7-60261 | Селф уплотнение муфта | 4 |
| 14A | 563G7-62301 | Корпус быстросъёмное устройство | 1 |
| 14B | 563G7-62311 | Колпачок | 1 |
| 15 | 563G0-62721 | Шланг | 4 |
| 16 | HLA853144 | Адаптер | 4 |
| 16A | 03320-00180 | Уплотнительное кольцо | 1 |
| 17 | HL4138938 | Уплотнительное кольцо | 8 |
| 18 | 563F0-62271 | Кронштейн | 2 |
| 19 | 01183-10025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
