Каталог запчастей HITACHI

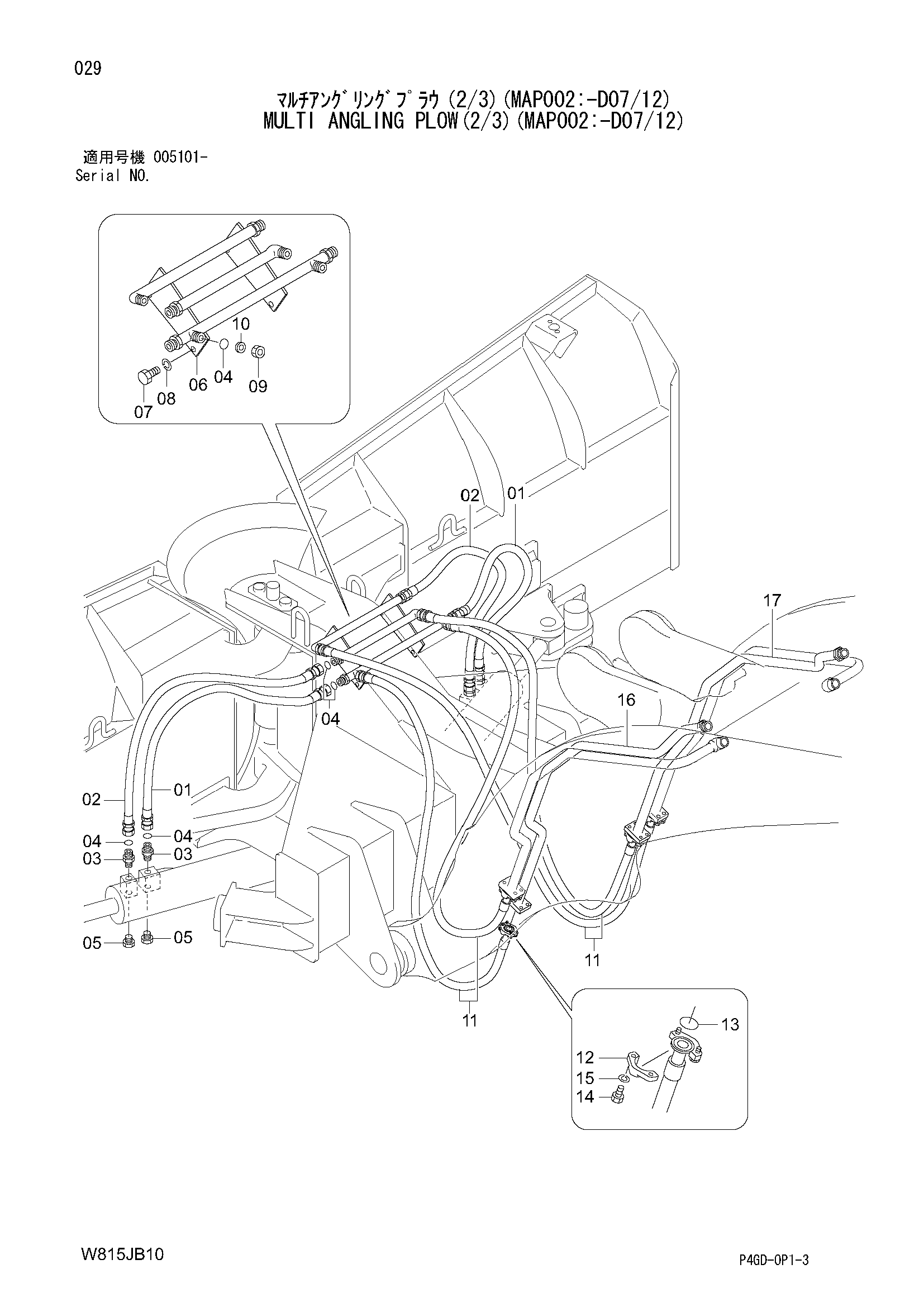

Многофункциональный поворотный плуг(2/3)(схема002: -D07/12) — HITACHI ZW180
Заводская схема «Многофункциональный поворотный плуг(2/3)(схема002: -D07/12)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-60021 | Многофункциональный поворотный плуг в сборе | 1 | |
| 01 | 563G0-62201 | Шланг | 2 |
| 02 | 563G0-62211 | Шланг | 2 |
| 03 | HLA853144 | Адаптер | 4 |
| 03A | 03320-00180 | Уплотнительное кольцо | 1 |
| 04 | HL4187308 | Уплотнительное кольцо | 12 |
| 05 | HLA885004 | Пробка | 4 |
| 05A | 03320-00180 | Уплотнительное кольцо | 1 |
| 06 | 563G0-62041 | Соединение шланг | 1 |
| 07 | 01183-10020 | Болт | 4 |
| 08 | 02000-00010 | Шайба | 4 |
| 09 | HL4189092 | Гайка | 4 |
| 10 | HL4189093 | Колпачок | 4 |
| 11 | 563G0-62112 | Шланг | 4 |
| 12 | 26607-62561 | Разъёмный фланец | 8 |
| 13 | 26607-62621 | Уплотнительное кольцо | 4 |
| 14 | 01116-10030 | Болт | 16 |
| 15 | HL4138938 | Уплотнительное кольцо | 4 |
| 16 | 563F0-62101 | Трубка LH | 1 |
| 17 | 563F0-62111 | Трубка RH | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
