Подъём рукоять кикк выпуск система [6CF, H3F, HCF, HEF] (BK) — HITACHI ZW180
Заводская схема «Подъём рукоять кикк выпуск система [6CF, H3F, HCF, HEF] (BK)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

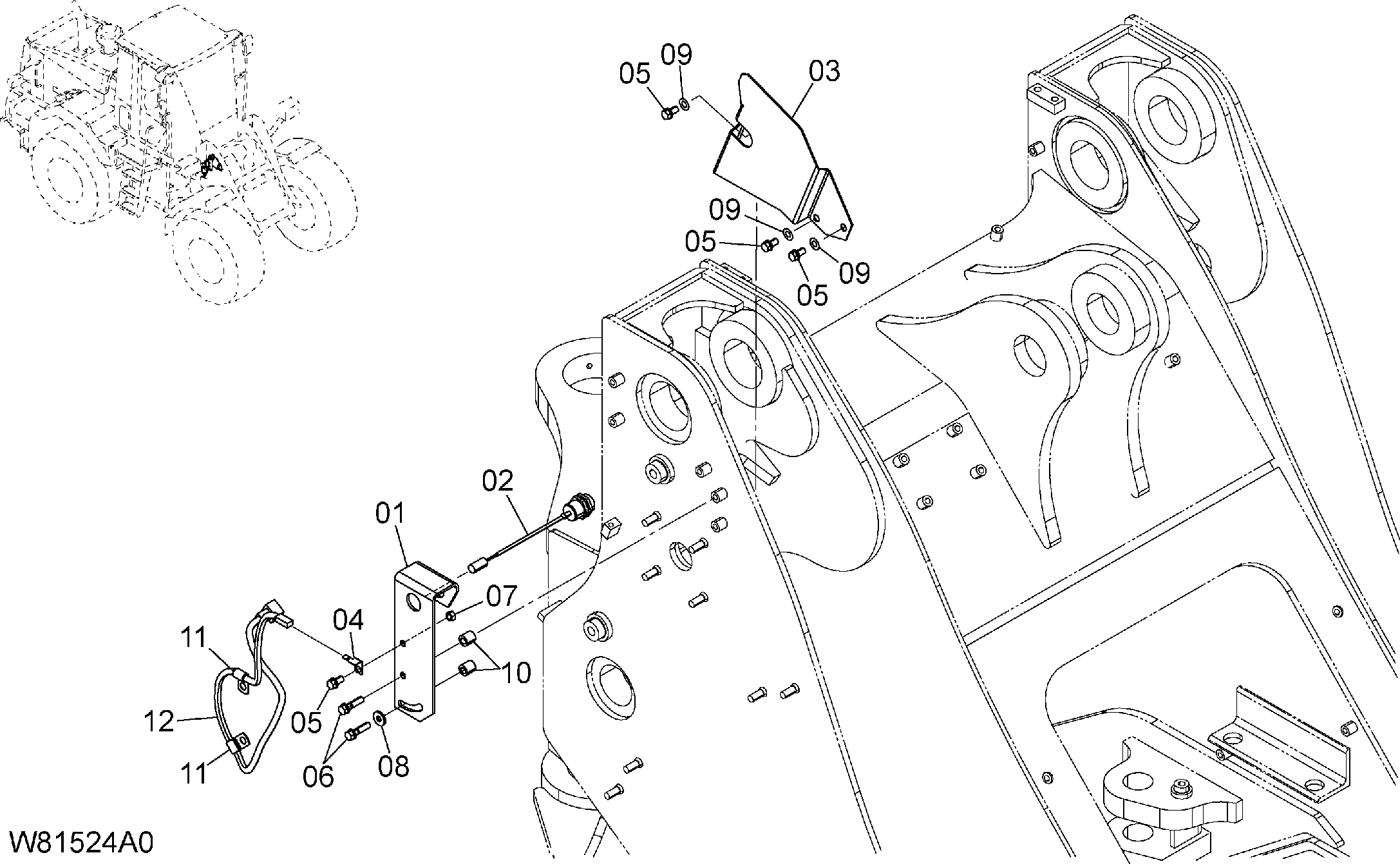

![Схема Подъём рукоять кикк выпуск система [6CF, H3F, HCF, HEF] (BK) HITACHI ZW180](/catalog-drawings/2b/2bb99467-8d6e-442e-b745-a89f5ebd4645.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J2-42481 | Кронштейн | 1 |
| 02 | HL4637651 | Проксимитй выключатель | 1 |
| 03 | 263F2-42581 | Пластина | 1 |
| 04 | HL4257159 | Кронштейн | 1 |
| 05 | 01183-10020 | Болт | 4 |
| 06 | 01183-10040 | Болт | 2 |
| 07 | 01401-00010 | Гайка | 1 |
| 08 | 26091-12081 | Шайба плаин | 1 |
| 09 | 02000-00010 | Шайба | 3 |
| 10 | 26555-42141 | Втулка | 2 |
| 11 | 263G2-43241 | Хомут | 2 |
| 12 | 263G2-42281 | Провод жгут проводов(BKO) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
