Трансмиссия (6/7) — HITACHI ZW180

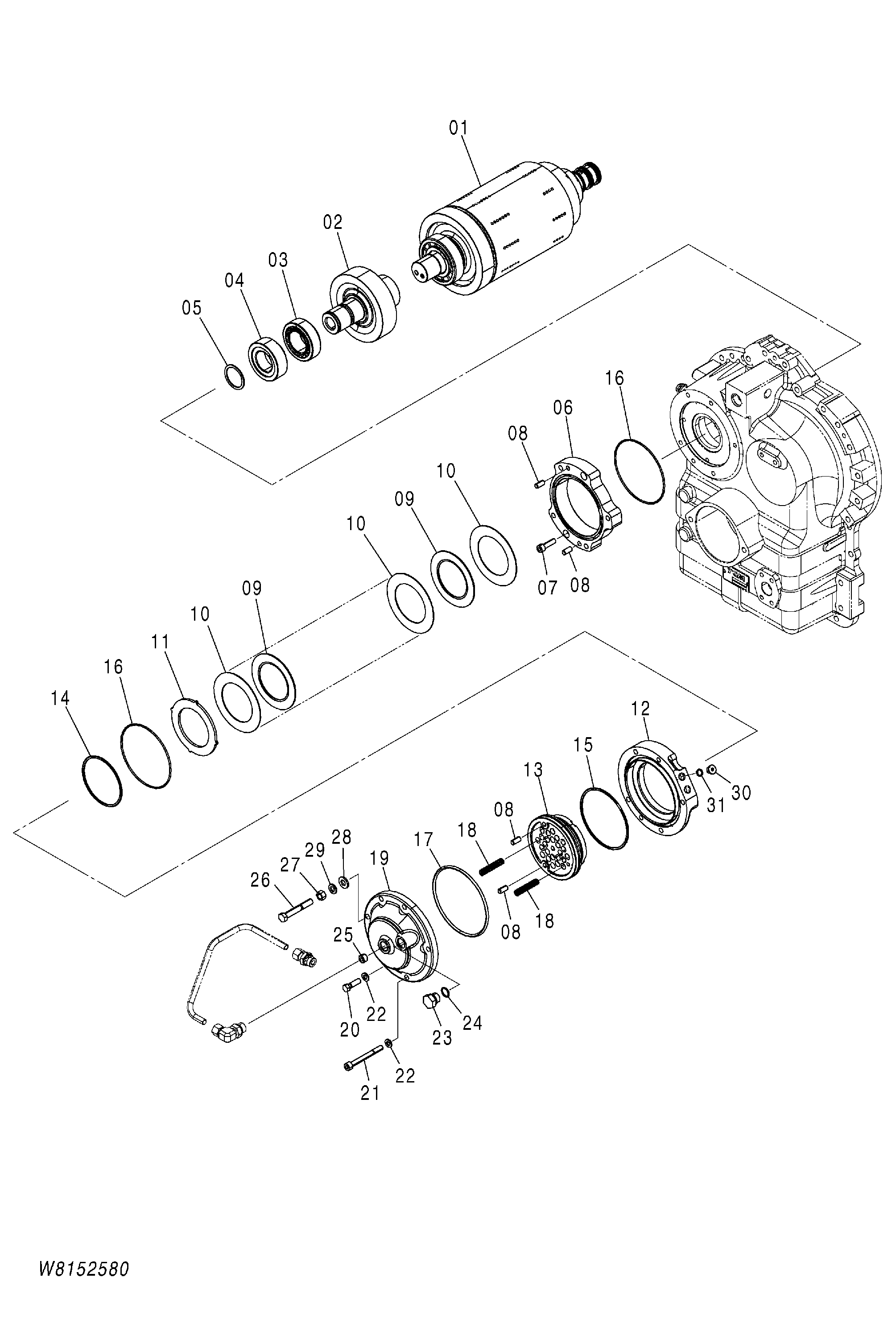

Заводская схема «Трансмиссия (6/7)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163F2-50001 | T/C T/M в сборе | 1 | |
| 02 | 163F2-52731 | Шестерня | 1 |
| 03 | 163F2-52541 | Подшипник | 1 |
| 04 | 163F2-52801 | HUB диск | 1 |
| 05 | 02100-00050 | Стопорное кольцо | 1 |
| 06 | 163E3-42941 | Тормоз корпус | 1 |
| 07 | 01173-10035 | Болт | 2 |
| 08 | 02212-10020 | Палец | 4 |
| 09 | 163F2-53131 | Диск | 6 |
| 10 | 16382-54221 | Диск наружный | 7 |
| 11 | 163F2-52251 | Пластина концевой | 1 |
| 12 | 163E3-42931 | Поршень корпус | 1 |
| 13 | 163E3-42291 | Поршень | 1 |
| 14 | 16422-52832 | Д-ринг | 1 |
| 15 | 16772-53012 | Д-ринг | 1 |
| 16 | 03310-01450 | Уплотнительное кольцо | 2 |
| 17 | 03310-01550 | Уплотнительное кольцо | 1 |
| 18 | 16422-52231 | Пружина | 24 |
| 19 | 163E3-42301 | Колпачок тормоз | 1 |
| 20 | 01116-10035 | Болт | 2 |
| 21 | 01171-10100 | Болт | 4 |
| 22 | 02010-00010 | Шайба | 6 |
| 23 | 16603-02501 | Пробка(G1/2) | 1 |
| 24 | 03300-00180 | Уплотнительное кольцо | 1 |
| 25 | 163F2-53231 | Дроссель | 1 |
| 26 | 01116-12080 | Болт | 1 |
| 27 | 01401-00012 | Гайка | 1 |
| 28 | 26063-02111 | Шайба | 1 |
| 29 | 02010-00012 | Шайба | 1 |
| 30 | 16312-52352 | Пробка | 1 |
| 31 | 03300-00110 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
