Двигатель детали — HITACHI ZW180

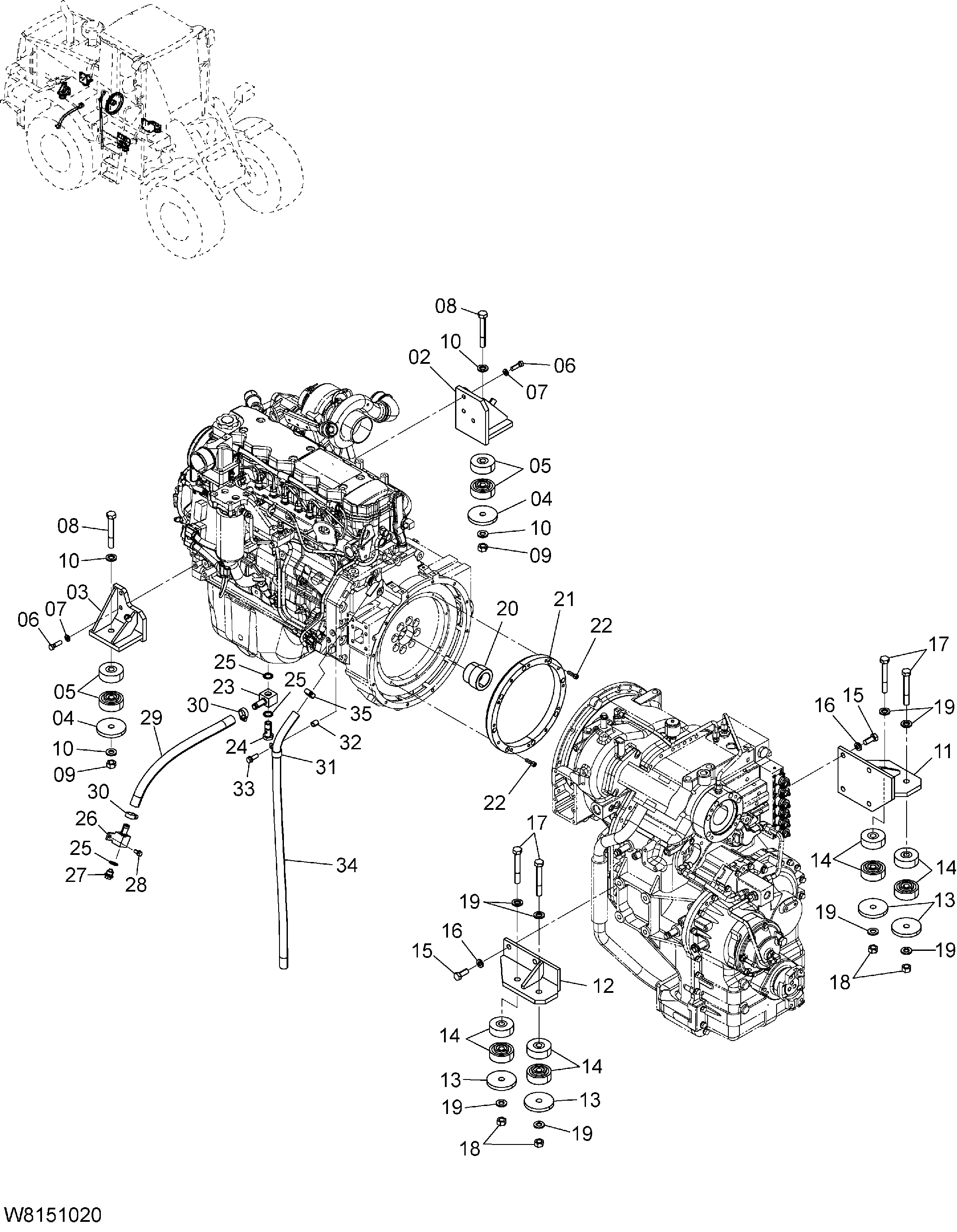

Заводская схема «Двигатель детали» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 263F1-02041 | Кронштейн LH | 1 |
| 03 | 263F1-02051 | Кронштейн RH | 1 |
| 04 | 263G1-02161 | Пластина | 2 |
| 05 | HL4622543 | Крепление резиновый | 4 |
| 06 | 01116-12040 | Болт | 6 |
| 07 | 02011-00012 | Шайба | 6 |
| 08 | 01116-18125 | Болт | 2 |
| 09 | 01401-50018 | Гайка | 2 |
| 10 | 26063-02131 | Шайба | 4 |
| 11 | 263F1-02021 | Кронштейн LH | 1 |
| 12 | 263F1-02032 | Кронштейн RH | 1 |
| 13 | 263G1-02161 | Пластина | 4 |
| 14 | HL4622543 | Крепление резиновый | 8 |
| 15 | 01116-16040 | Болт | 8 |
| 16 | 02011-00016 | Шайба | 8 |
| 17 | 01116-18125 | Болт | 4 |
| 18 | 01401-50018 | Гайка | 4 |
| 19 | 26063-02131 | Шайба | 8 |
| 20 | 263F1-02081 | Втулка | 1 |
| 21 | 263F1-02001 | Проставка | 1 |
| 22 | 263F1-02091 | Болт | 8 |
| 23 | 263E1-02001 | Соединение проушина | 1 |
| 24 | 263E1-02011 | Болт проушина | 1 |
| 25 | 263F1-02071 | Манжета | 3 |
| 26 | 263E1-02121 | Адаптер | 1 |
| 27 | 263F1-02101 | Пробка | 1 |
| 28 | 01183-10020 | Болт | 2 |
| 29 | 263F1-02061 | Шланг | 1 |
| 30 | 24067-62281 | Зажим | 2 |
| 31 | 263G2-43331 | Хомут | 1 |
| 32 | 26607-72121 | Втулка | 1 |
| 33 | 01183-12035 | Болт | 1 |
| 34 | 263F1-02111 | Шланг | 1 |
| 35 | 263F1-02121 | Хомут шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
