Охлаждение устройство детали — HITACHI ZW180

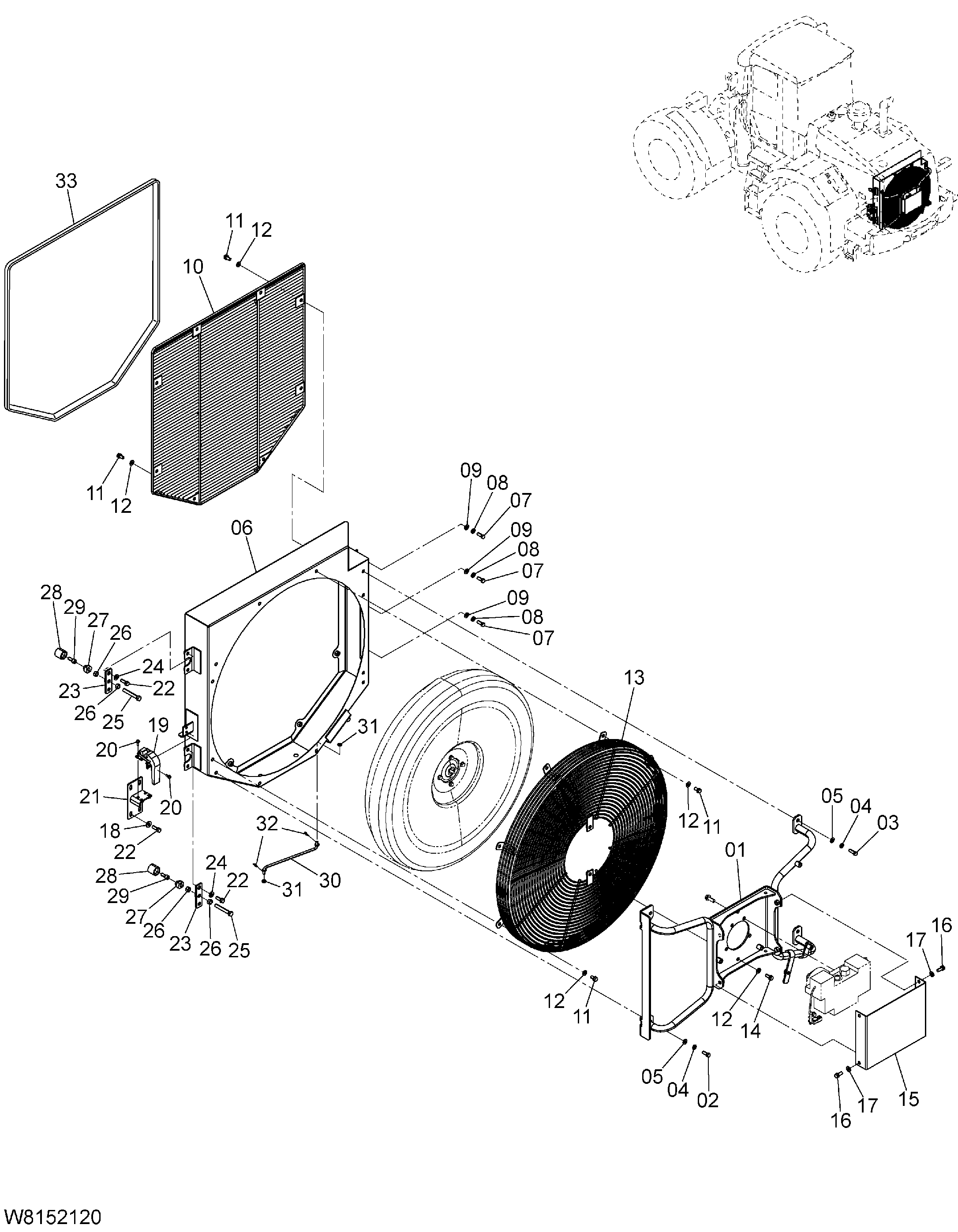

Заводская схема «Охлаждение устройство детали» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F2-12091 | Кронштейн | 1 |
| 02 | 01116-10025 | Болт | 2 |
| 03 | 01116-10030 | Болт | 2 |
| 04 | 02011-00010 | Шайба | 4 |
| 05 | 02000-00010 | Шайба | 4 |
| 06 | 263F2-12081 | Кожух | 1 |
| 07 | 01116-10025 | Болт | 6 |
| 08 | 02011-00010 | Шайба | 6 |
| 09 | 02000-00010 | Шайба | 6 |
| 10 | 263G2-10251 | Защитный кожух | 1 |
| 11 | 01183-10020 | Болт | 16 |
| 12 | 02000-00010 | Шайба | 18 |
| 13 | 263G2-10191 | Вентилятор защита | 1 |
| 14 | 01183-10025 | Болт | 2 |
| 15 | 263G2-13291 | Крышка | 1 |
| 16 | 01183-10025 | Болт | 4 |
| 17 | 02000-00010 | Шайба | 4 |
| 18 | 26091-12081 | Шайба | 4 |
| 19 | 263F2-12281 | Защёлка | 1 |
| 20 | 01033-06020 | Винт | 6 |
| 21 | 263F2-12241 | Кронштейн | 1 |
| 22 | 01183-10030 | Болт | 8 |
| 23 | 263F2-12251 | Кронштейн | 2 |
| 24 | 16063-53161 | Шайба | 4 |
| 25 | 01111-12080 | Болт | 2 |
| 26 | 01401-00012 | Гайка | 4 |
| 27 | 263F2-12261 | Палец | 2 |
| 28 | 263F2-12271 | Бобышка | 2 |
| 29 | 01173-10025 | Болт | 2 |
| 30 | 263G2-10151 | Шток | 1 |
| 31 | 02000-00008 | Шайба | 2 |
| 32 | 26067-42081 | Палец стопорный | 2 |
| 33 | 263G2-13381 | Веатхер стрип | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
