Воркинг освещение (CFL, CRL) — HITACHI ZW180

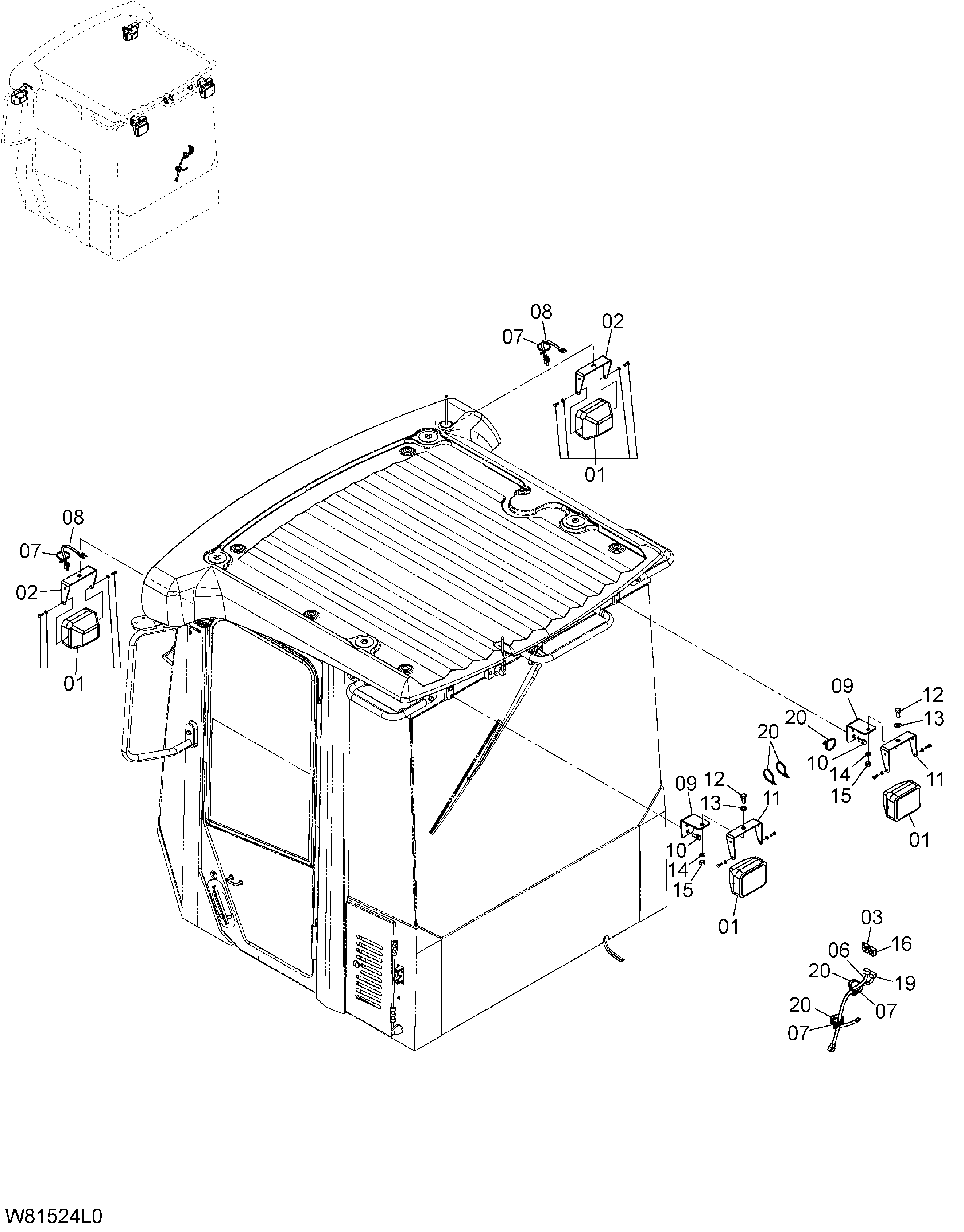

Заводская схема «Воркинг освещение (CFL, CRL)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4274478 | Головка фонарь | 2 |
| 02 | 563G2-42701 | Кронштейн (CFL) | 2 |
| 03 | HL4414207 | Реле (CFL) | 1 |
| 06 | 263G2-44511 | Провод жгут проводов (CFL) | 1 |
| 07 | 04913-11200 | Инсхулокк (CFL) | 4 |
| 08 | 563G2-42721 | Провод жгут проводов (CFL) | 2 |
| 09 | 563G2-42711 | Кронштейн (CRL) | 2 |
| 10 | 01183-10025 | Болт (CRL) | 4 |
| 11 | 563G2-42701 | Кронштейн (CRL) | 2 |
| 12 | 01110-12025 | Болт (CRL) | 2 |
| 13 | 02000-00012 | Шайба (CRL) | 2 |
| 14 | 02010-00012 | Шайба (CRL) | 2 |
| 15 | 01401-00012 | Гайка (CRL) | 2 |
| 16 | HL4414207 | Реле (CRL) | 1 |
| 19 | 263G2-44511 | Провод жгут проводов (CRL) | 1 |
| 20 | 04913-11200 | Инсхулокк (CRL) | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
