Электрооборудование (задний) (3) — HITACHI ZW180

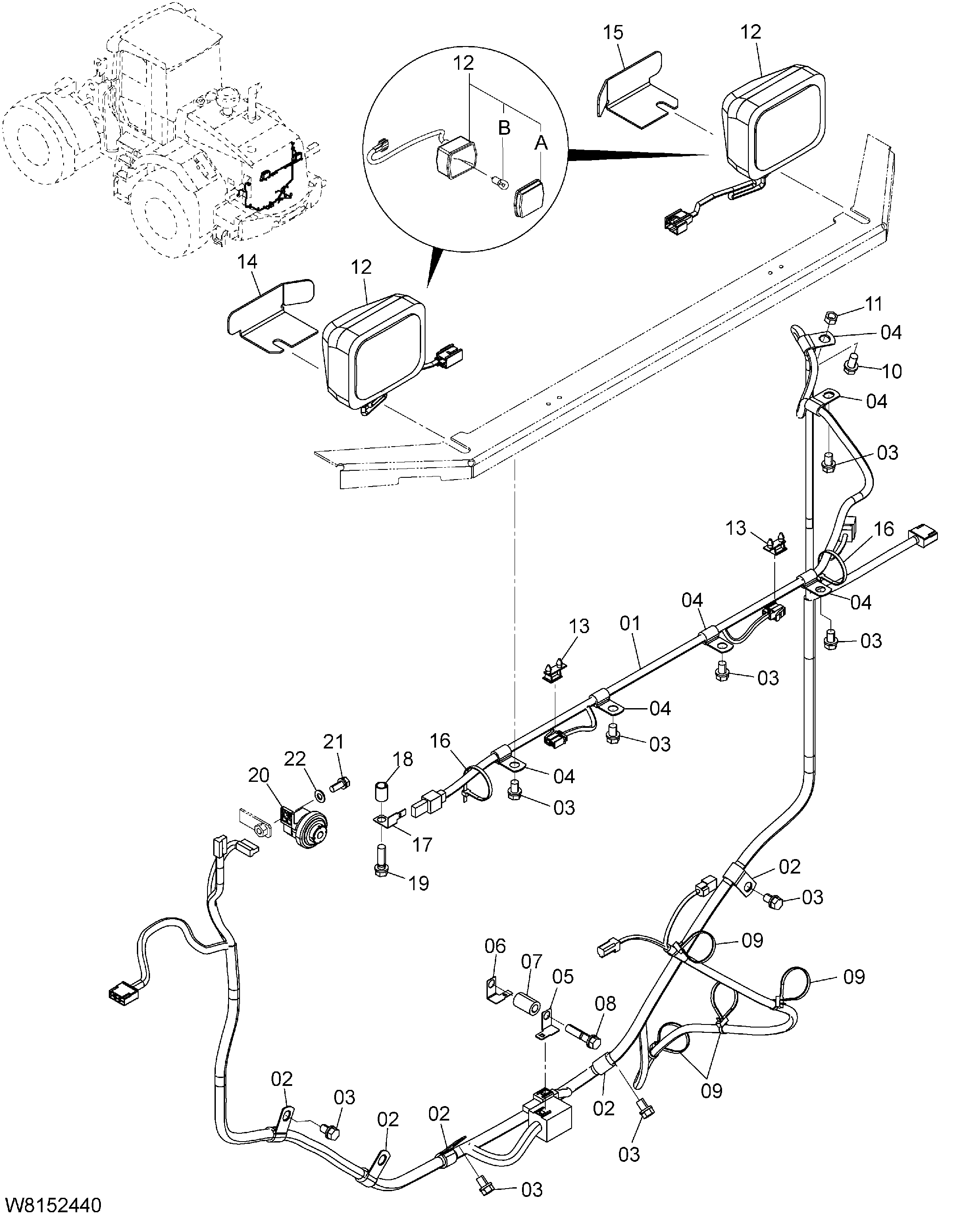

Заводская схема «Электрооборудование (задний) (3)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F2-42012 | Жгут проводов задний 2 | 1 |
| 02 | 263G2-43261 | Хомут | 5 |
| 03 | 01183-10016 | Болт | 9 |
| 04 | 263G2-43241 | Хомут | 6 |
| 05 | HL4418301 | Кронштейн | 1 |
| 06 | HL4257159 | Кронштейн | 1 |
| 07 | 26756-75841 | Втулка | 1 |
| 08 | 01183-10045 | Болт | 1 |
| 09 | HL4441695 | Зажим лента | 4 |
| 10 | 01183-10020 | Болт | 1 |
| 11 | 01401-00010 | Гайка | 1 |
| 12 | 263F2-42221 | Фонарь воркинг | 2 |
| 12A | 26612-42251 | Лампа(24V 70W) | 1 |
| 12B | 263F2-47031 | Рассеиватель | 1 |
| 13 | 263F2-42231 | Зажим | 2 |
| 14 | 263F2-42691 | Пластина(LH) | 1 |
| 15 | 263F2-42701 | Пластина(RH) | 1 |
| 16 | 04913-11200 | Инсхулокк | 2 |
| 17 | HL4257159 | Кронштейн | 1 |
| 18 | 263G2-12301 | Трубка | 1 |
| 19 | 01183-10035 | Болт | 1 |
| 20 | 26752-42721 | Буззер задний (BB001) | 1 |
| 21 | 01183-08020 | Болт (BB001) | 1 |
| 22 | 02000-00008 | Шайба (BB001) | 1 |
