Пол плата (2) — HITACHI ZW180

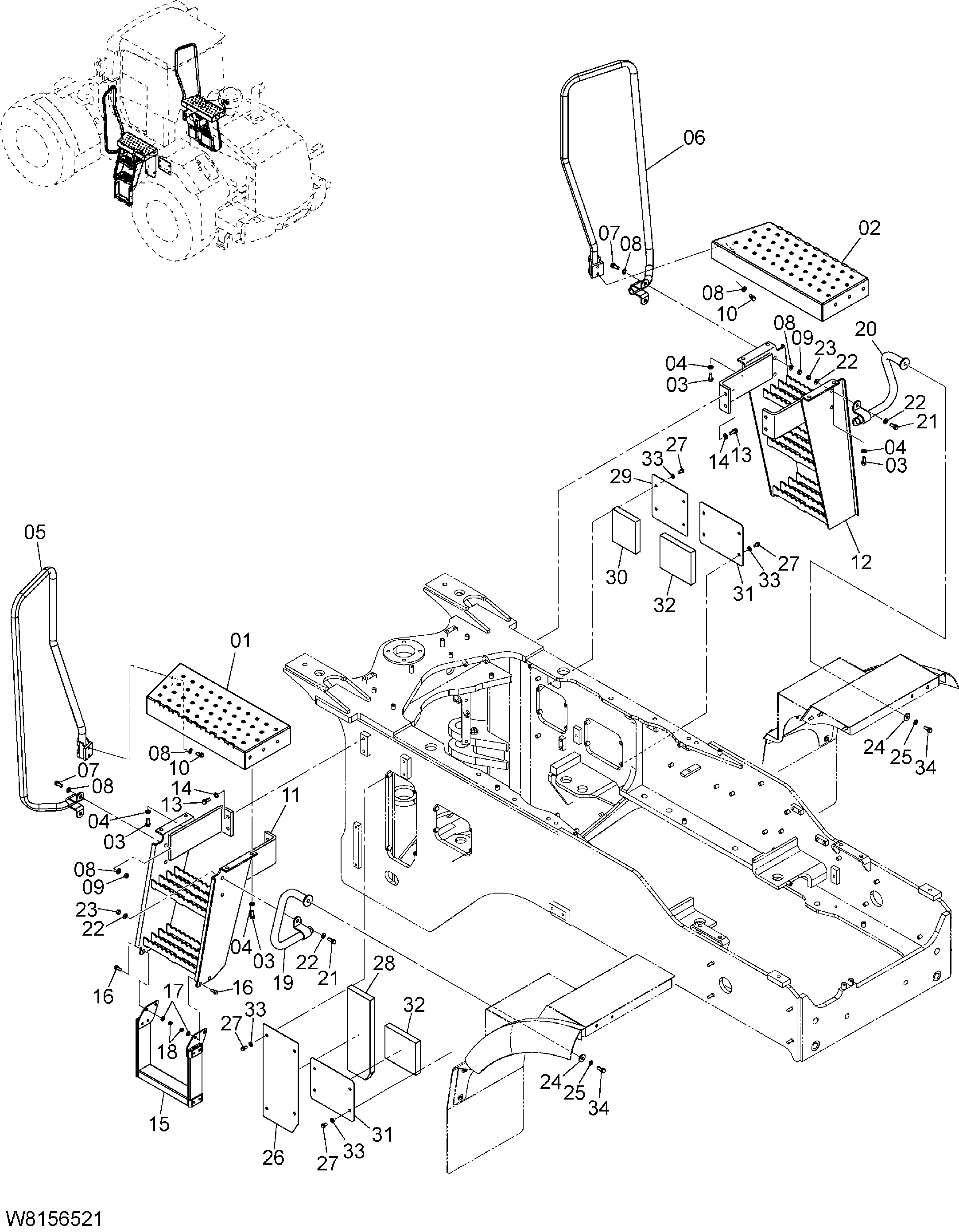

Заводская схема «Пол плата (2)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F6-50101 | Пластина декк LH | 1 |
| 02 | 263F6-50111 | Пластина декк RH | 1 |
| 03 | 01183-12030 | Болт | 8 |
| 04 | 02000-00012 | Шайба | 8 |
| 05 | 263F6-52091 | Поручень(LH) | 1 |
| 06 | 263F6-52101 | Поручень(RH) | 1 |
| 07 | 01183-12030 | Болт | 4 |
| 08 | 02000-00012 | Шайба | 12 |
| 09 | 01401-00012 | Гайка | 4 |
| 10 | 01183-12025 | Болт | 4 |
| 11 | 263F6-52632 | Ступень | 1 |
| 12 | 263F6-52642 | Ступень | 1 |
| 13 | 01183-12030 | Болт | 8 |
| 14 | 02000-00012 | Шайба | 8 |
| 15 | 26556-50271 | Ступень | 1 |
| 16 | 01183-10025 | Болт | 4 |
| 17 | 02000-00010 | Шайба | 4 |
| 18 | 01401-00010 | Гайка | 4 |
| 19 | 263F6-52112 | Поручень(LH) | 1 |
| 20 | 263F6-52122 | Поручень(RH) | 1 |
| 21 | 01183-12030 | Болт | 4 |
| 22 | 02000-00012 | Шайба | 8 |
| 23 | 01401-00012 | Гайка | 4 |
| 24 | 26096-42351 | Шайба | 2 |
| 25 | 02010-00012 | Шайба | 2 |
| 26 | 263F6-52411 | Крышка | 1 |
| 27 | 01183-10020 | Болт | 16 |
| 28 | 263F6-52431 | Коврик соунд прооф | 1 |
| 29 | 263F6-52421 | Крышка | 1 |
| 30 | 263F6-52441 | Коврик соунд прооф | 1 |
| 31 | 263G6-52511 | Пластина | 2 |
| 32 | 263G6-54041 | Коврик соунд прооф | 2 |
| 33 | 02000-00010 | Шайба | 16 |
| 34 | 01183-12030 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
