Общий назначение ковш 2.3m3 [6CF, HCF, HEF] (B1H230) — HITACHI ZW180
Заводская схема «Общий назначение ковш 2.3m3 [6CF, HCF, HEF] (B1H230)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

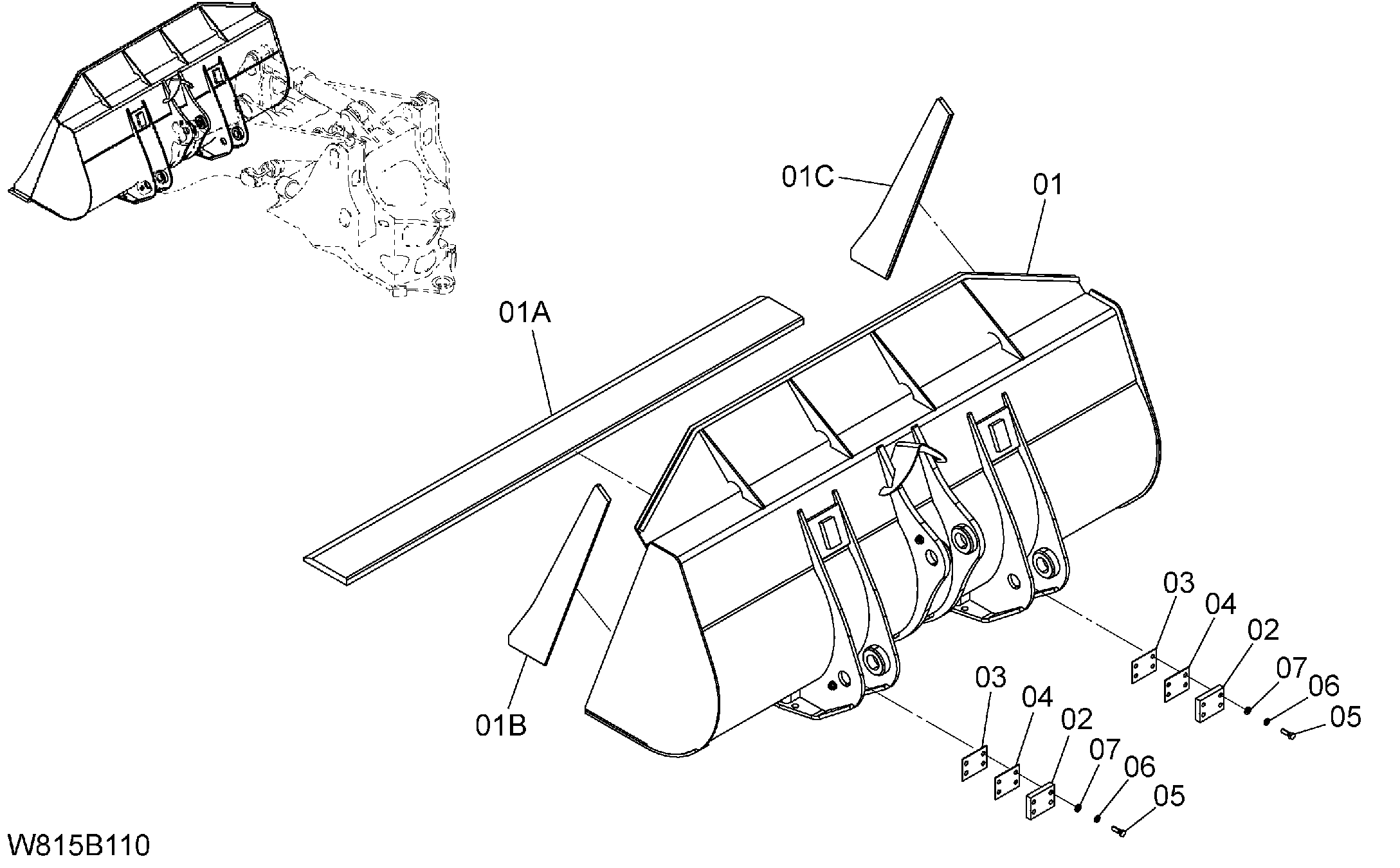

![Схема Общий назначение ковш 2.3m3 [6CF, HCF, HEF] (B1H230) HITACHI ZW180](/catalog-drawings/82/82bf6ad4-c2e1-4be6-bc61-8d48fa5e35a6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F8-80211 | Ковш в сборе | 1 | |
| 01 | 563F8-80231 | Ковш | 1 |
| 01A | 26508-82003 | Кромка режущий | 1 |
| 01B | 563F8-82331 | Кромка сиде-лх | 1 |
| 01C | 563F8-82341 | Кромка сиде-рх | 1 |
| 02 | 26568-82141 | Ограничитель | 2 |
| 03 | 26568-82161 | Регулировочная шайба 2.3mm | 2 |
| 04 | 26568-82171 | Регулировочная шайба 3.2mm | 2 |
| 05 | 01116-16050 | Болт | 8 |
| 06 | 02011-00016 | Шайба | 8 |
| 07 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
