Крутящий момент преобразователь трубопроводы — HITACHI ZW180

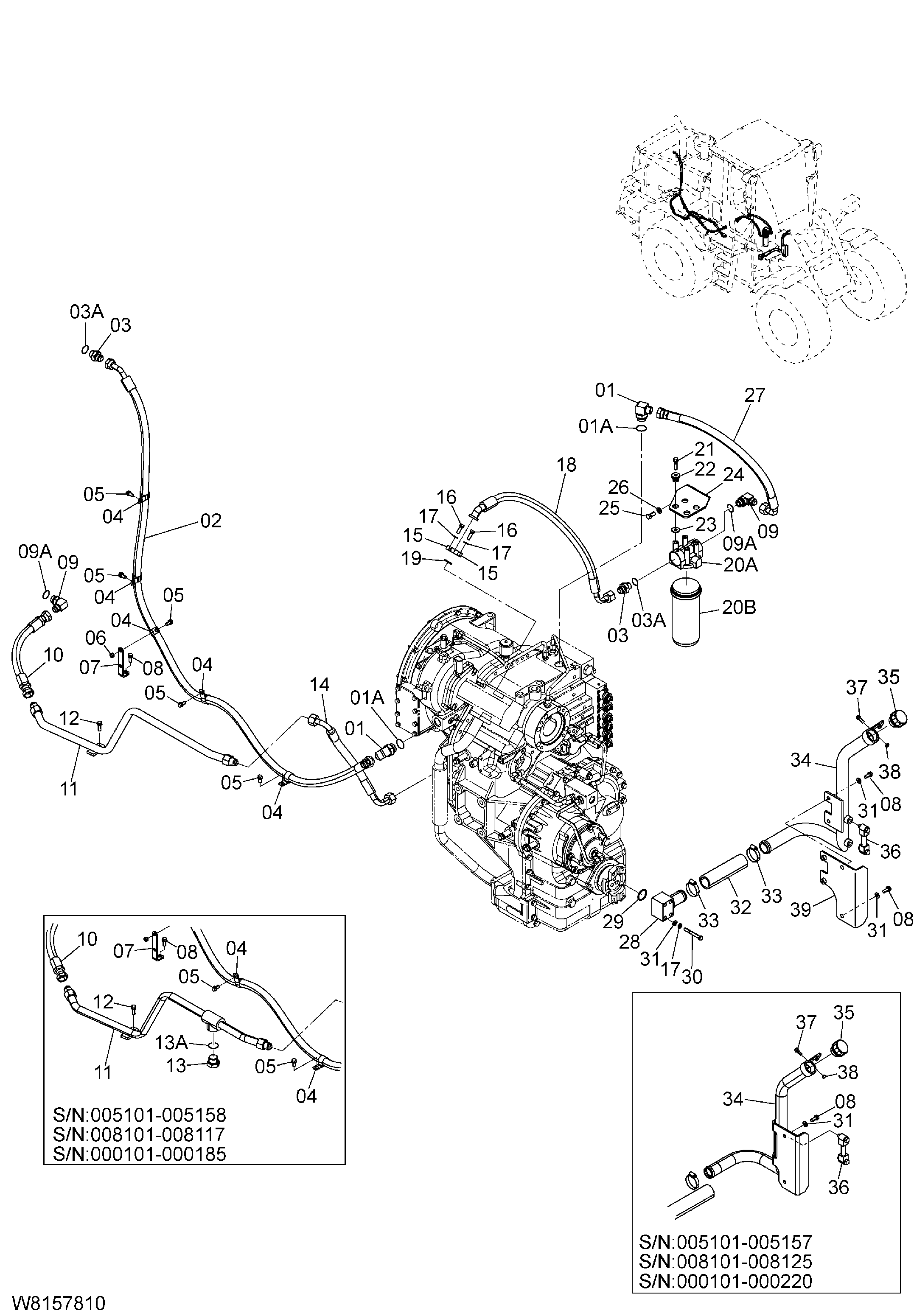

Заводская схема «Крутящий момент преобразователь трубопроводы» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26387-62891 | Угловой штуцер | 2 |
| 01A | 03320-00290 | Уплотнительное кольцо | 1 |
| 02 | 263F7-82021 | Шланг | 1 |
| 03 | HLA852166 | Адаптер S | 2 |
| 03A | 03320-00240 | Уплотнительное кольцо | 1 |
| 04 | 263G2-43331 | Хомут | 5 |
| 05 | 01183-10020 | Болт | 5 |
| 06 | 01401-00010 | Гайка | 1 |
| 07 | 263F2-12301 | Пластина | 1 |
| 08 | 01183-10025 | Болт | 3 |
| 08 | 01183-10025 | Болт | 5 |
| 09 | HLA852366 | Угловой штуцер S | 2 |
| 09A | 03320-00240 | Уплотнительное кольцо | 1 |
| 10 | 263F7-82092 | Шланг | 1 |
| 11 | 263F7-82082 замена: 263F7-82083 | Трубка обратный | 1 |
| 11 | 263F7-82083 | Трубка обратный | 1 |
| 12 | 01183-10030 | Болт | 1 |
| 13 | HLA885008 | Пробка | 1 |
| 13A | 03320-00290 | Уплотнительное кольцо | 1 |
| 14 | 263F7-82102 | Шланг | 1 |
| 15 | 26607-62561 | Фланец разрезной | 2 |
| 16 | 01100-10030 | Болт | 4 |
| 17 | 02010-00010 | Шайба | 8 |
| 18 | 263F7-82002 | Шланг | 1 |
| 19 | 26607-62621 | Уплотнительное кольцо | 1 |
| 20 | 26557-82041 | Фильтр в сборе | 1 |
| 20B | 26557-82051 | Картридж | 1 |
| 21 | 01183-10040 | Болт | 4 |
| 22 | 26407-32001 | Резиновый крепление | 4 |
| 23 | 26606-52721 | Шайба | 4 |
| 24 | 263F7-82041 | Кронштейн | 1 |
| 25 | 01110-12025 | Болт | 2 |
| 26 | 02010-00012 | Шайба | 2 |
| 27 | 263F7-82011 | Шланг | 1 |
| 28 | 263J7-80131 | Трубка | 1 |
| 29 | 26607-62641 | Уплотнительное кольцо | 1 |
| 30 | 01110-10080 | Болт | 4 |
| 31 | 02000-00010 | Шайба | 6 |
| 31 | 02000-00010 | Шайба | 8 |
| 32 | 16772-52791 | Шланг | 1 |
| 33 | 24067-62321 | Зажим | 2 |
| 34 | 263G7-80151 замена: 263G7-80152 | Трубка в сборе заливная горловина | 1 |
| 34 | 263G7-80152 | Трубка заливная горловина | 1 |
| 35 | 263G7-82251 | Колпачок сапун | 1 |
| 36 | 26607-52261 замена: 263G7-52421 | Указатель уровень | 1 |
| 36 | 263G7-52421 | Указатель уровень | 1 |
| 37 | 01183-08025 | Болт | 1 |
| 38 | 01400-00008 | Гайка | 1 |
| 39 | 263G7-80171 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
