Вилка (быстросъёмное устройство тип) [6CF, H3F, HCF, HEF] (OFL040) — HITACHI ZW180
Заводская схема «Вилка (быстросъёмное устройство тип) [6CF, H3F, HCF, HEF] (OFL040)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

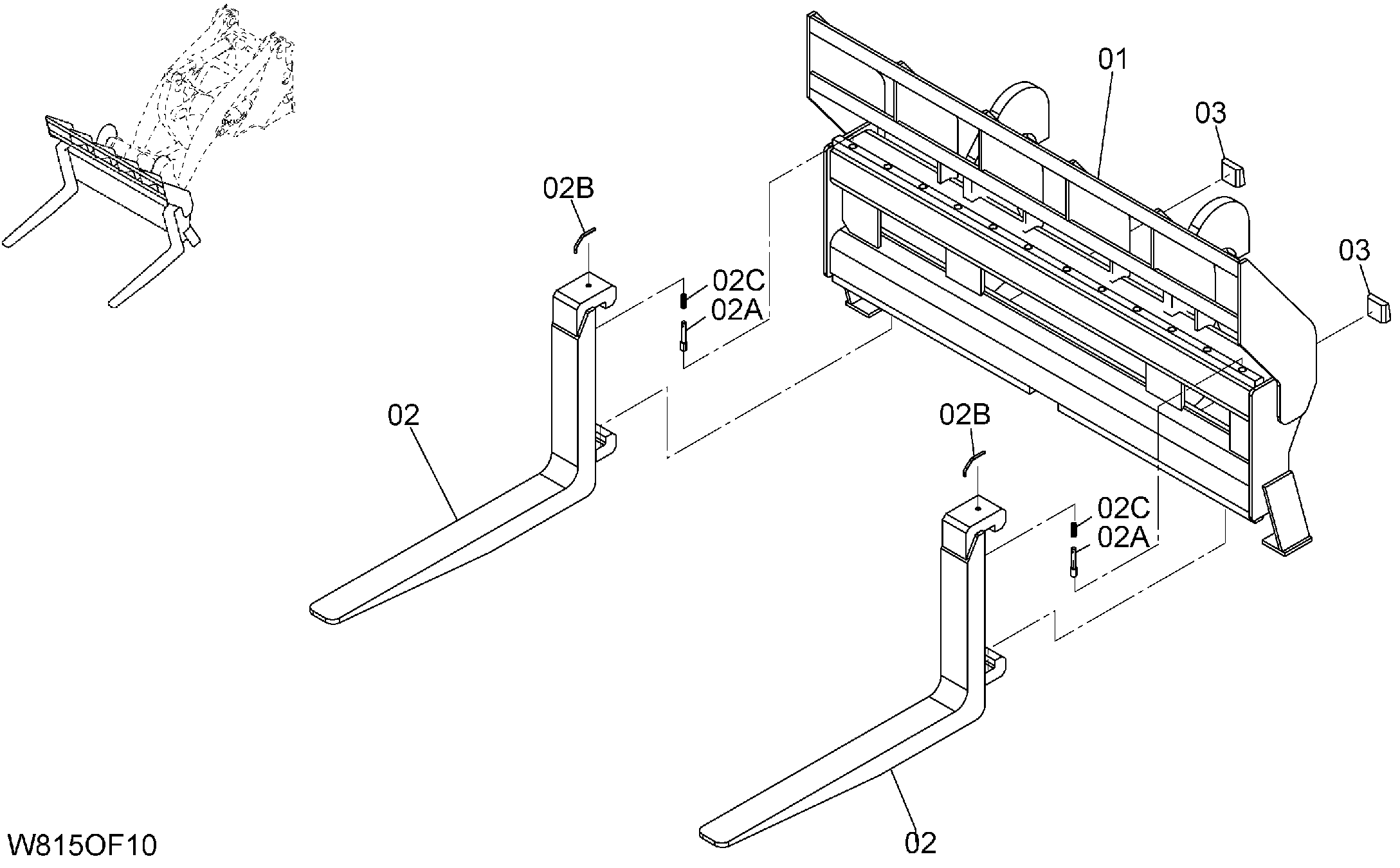

![Схема Вилка (быстросъёмное устройство тип) [6CF, H3F, HCF, HEF] (OFL040) HITACHI ZW180](/catalog-drawings/bf/bf09457e-1d68-4be0-9ee5-41d1e5ebb556.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-52121 | Вилка в сборе | 1 | |
| 01 | 563F0-52131 | Вилка водило | 1 |
| 02 | 56500-55201 | Вилка в сборе | 2 |
| 02A | 56500-55221 | Ролл палец | 1 |
| 02B | 58317-20231 | Держатель палец | 1 |
| 02C | 20517-60771 | Пружина(A) | 1 |
| 03 | 563F0-52151 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
