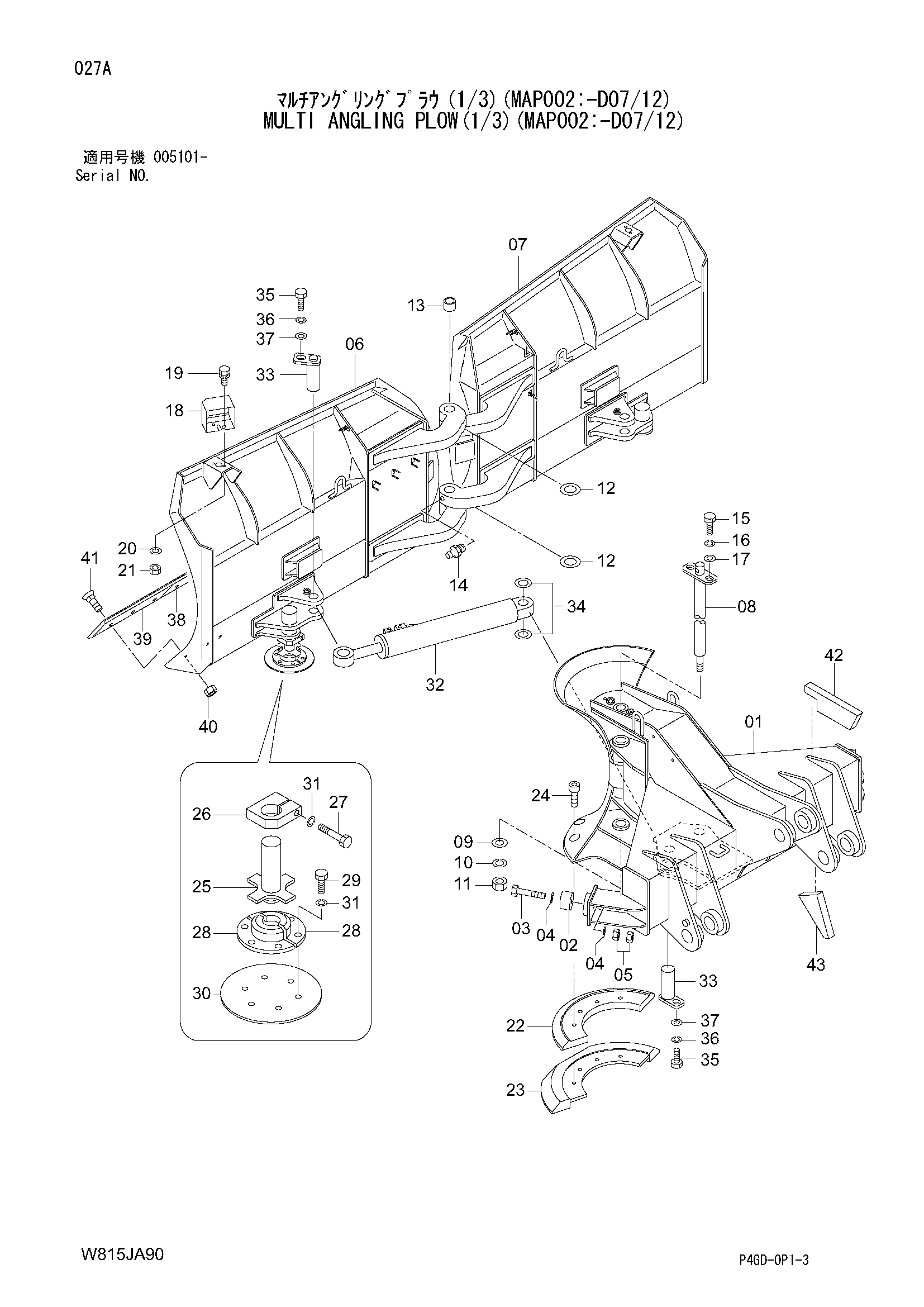

Многофункциональный поворотный плуг(1/3)(схема002: -D07/12) — HITACHI ZW180

Заводская схема «Многофункциональный поворотный плуг(1/3)(схема002: -D07/12)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	563F0-60021	Многофункциональный поворотный плуг в сборе	1
01	563F0-60041	Водило	1
02	26266-13031	Резиновая подушка	2
03	01110-12050	Болт	2
04	02000-00012	Шайба	4
05	01401-00012	Гайка	4
06	563E0-60101	Плуг LH	1
07	563E0-60111	Плуг RH	1
08	563C0-62131	Палец	1
09	02000-00030	Шайба	1
10	02010-00030	Шайба	1
11	01400-00030	Гайка	1
12	56403-40611	Шайба	2
13	563E0-62191	Втулка	4
14	04901-00100	Пресс-маслёнка	4
15	01110-16030	Болт	2
16	02010-00016	Шайба	2
17	26904-12141	Шайба	2
18	56403-40652	Крышка LH	1
18	56403-40662	Крышка RH	1
19	01183-10030	Болт с шайбой	4
20	02000-00010	Шайба	4
21	01401-00010	Гайка	4
22	56383-47842	Башмак центральный	1
23	56383-47852	Башмак центральный	1
24	01170-20080	Болт	4
25	56403-40211	Вал рукоятка	2
26	56403-40221	Ограничитель	2
27	01103-16080	Болт	2
28	56403-40231	Кронштейн	4
29	01103-16030	Болт	12
30	56403-40241	Пластина башмак	2
31	02010-00016	Шайба	14
32	563F0-62001	Гидроцилиндр	2
33	563E0-62131	Палец	4
34	563E0-62151	Регулировочная шайба	4
34	563E0-62161	Регулировочная шайба	4
35	01110-16030	Болт	4
36	02010-00016	Шайба	4
37	26904-12141	Шайба	4
38	56403-40201	Кромка корнер	2
39	56753-41431	Кромка	2
40	56600-54731	Гайка	22
41	56380-51221	Болт	22
42	563F0-62251	Ограничитель	2
43	563F0-62261	Ограничитель	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
