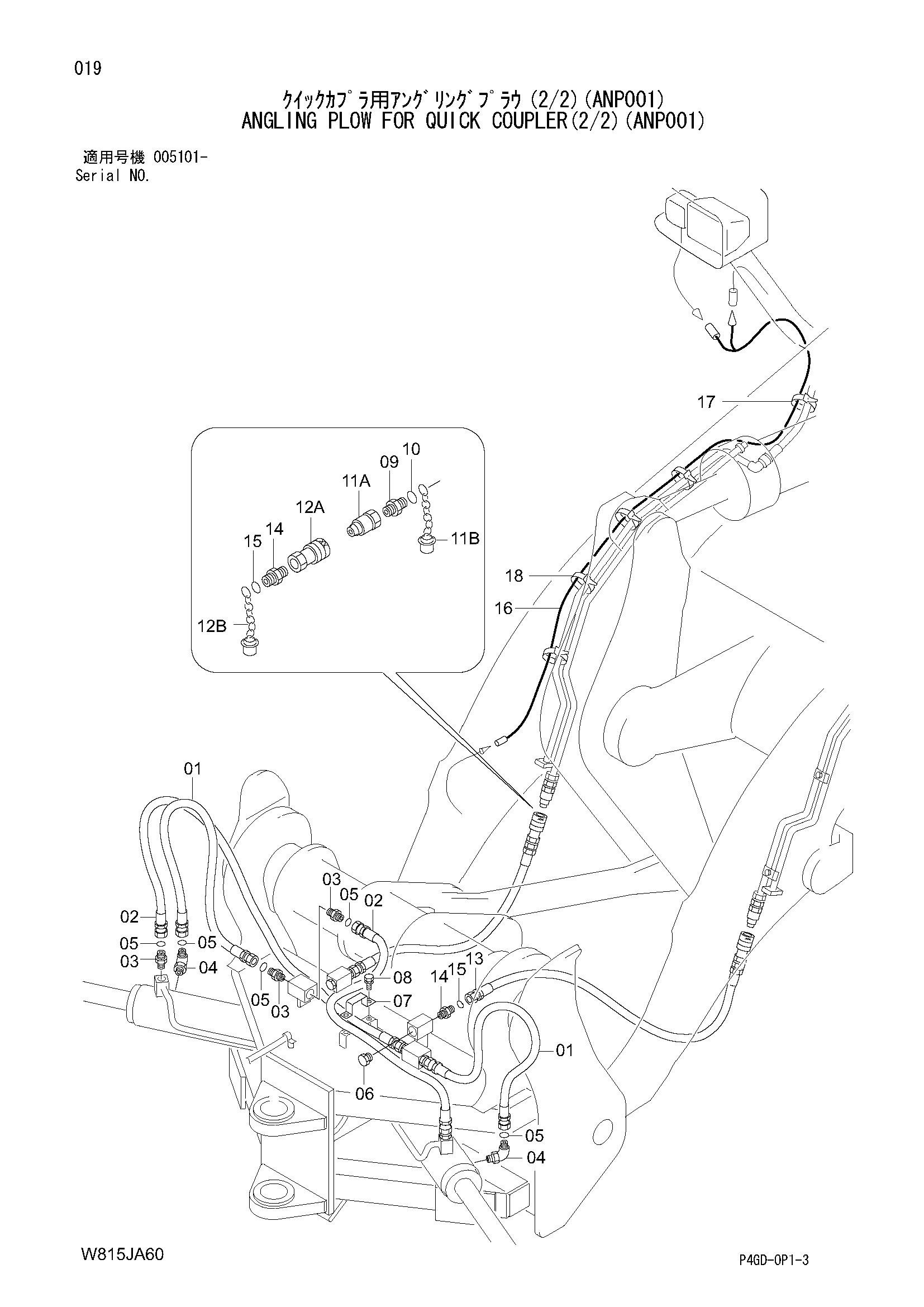

Поворотный плуг для быстрый быстросъёмное устройство(2/2)(ANP001) — HITACHI ZW180
Заводская схема «Поворотный плуг для быстрый быстросъёмное устройство(2/2)(ANP001)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-60111 | Поворотный плуг в сборе | 1 | |
| 01 | 563G0-62071 | Шланг | 2 |
| 02 | 563G0-62231 | Шланг | 2 |
| 03 | HLA853144 | Адаптер | 6 |
| 03A | 03320-00180 | Уплотнительное кольцо | 1 |
| 04 | HLA853344 | Угловой штуцер | 2 |
| 04A | 03320-00180 | Уплотнительное кольцо | 1 |
| 05 | HL4138938 | Уплотнительное кольцо | 8 |
| 06 | HLA885004 | Пробка | 6 |
| 06A | 03320-00180 | Уплотнительное кольцо | 1 |
| 07 | 563G0-62311 | Хомут | 1 |
| 08 | 01183-10025 | Болт с шайбой | 2 |
| 09 | HLA853146 | Адаптер | 2 |
| 09A | 03320-00180 | Уплотнительное кольцо | 2 |
| 10 | HL4187308 | Уплотнительное кольцо | 2 |
| 11 | 563G7-60251 | Селф уплотнение муфта | 2 |
| 11A | 563G7-62281 | Форсунка быстросъёмное устройство | 1 |
| 11B | 563G7-62291 | Колпачок | 1 |
| 12 | 563G7-60261 | Селф уплотнение муфта | 2 |
| 12A | 563G7-62301 | Корпус быстросъёмное устройство | 1 |
| 12B | 563G7-62311 | Колпачок | 1 |
| 13 | 563G0-62221 | Шланг | 2 |
| 14 | HLA853144 | Адаптер | 4 |
| 14A | 03320-00180 | Уплотнительное кольцо | 1 |
| 15 | HL4138938 | Уплотнительное кольцо | 4 |
| 16 | 563G0-62471 | Провод жгут проводов | 1 |
| 17 | HL4441695 | Ленточный зажим | 10 |
| 18 | 04913-11100 | Инсулокк | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
