Электрооборудование (для 2-золотник) [6CF, H3F, HCF, HEF] (2PL) — HITACHI ZW180
Заводская схема «Электрооборудование (для 2-золотник) [6CF, H3F, HCF, HEF] (2PL)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

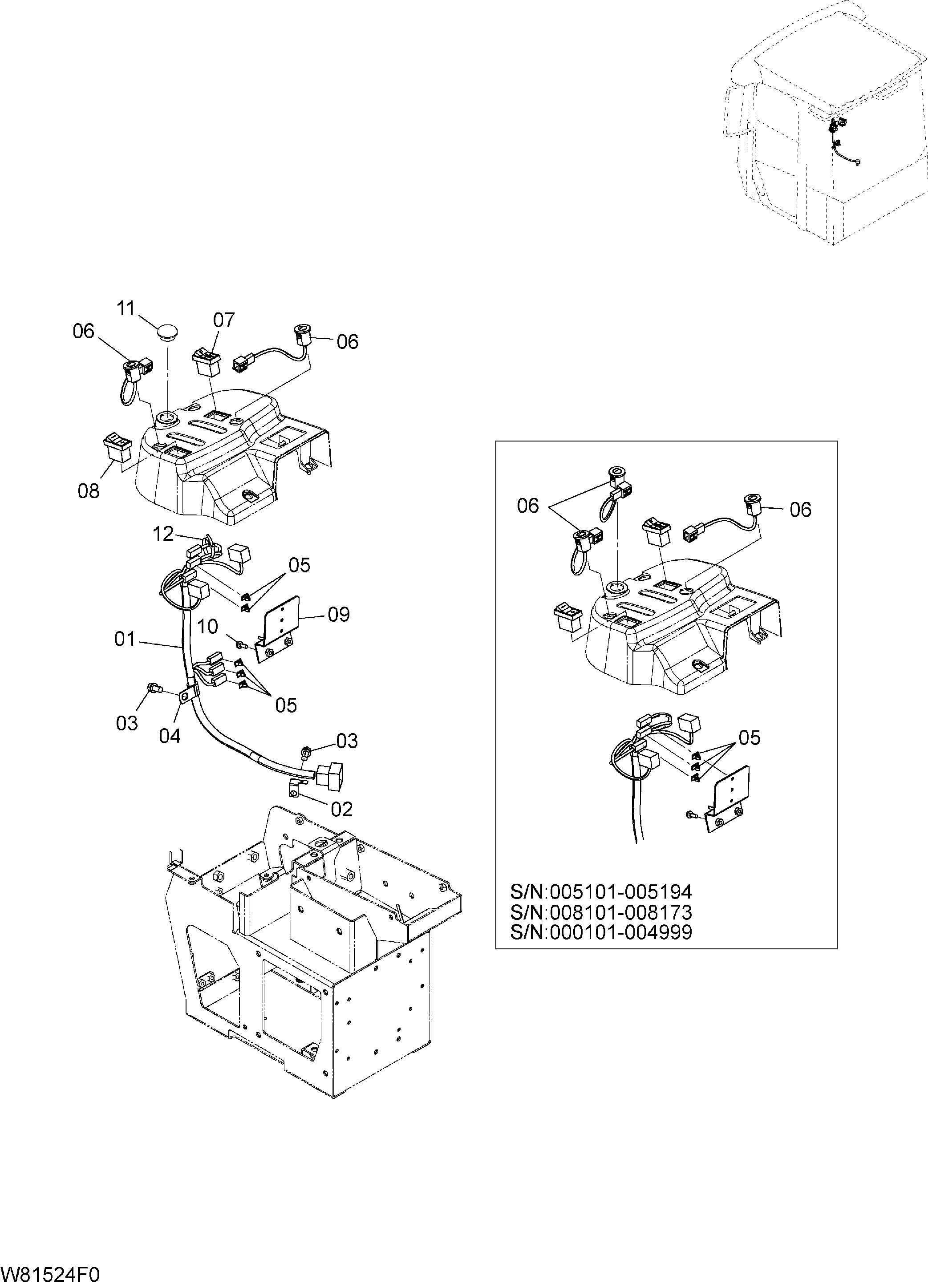

![Схема Электрооборудование (для 2-золотник) [6CF, H3F, HCF, HEF] (2PL) HITACHI ZW180](/catalog-drawings/b5/b52f2093-f8a8-4fa0-ab8d-3df4cb77852d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-42752 | Жгут проводов S консоль 2 | 1 |
| 02 | HL4257159 | Кронштейн | 1 |
| 03 | 01183-10020 | Болт | 2 |
| 04 | 263G2-43261 | Хомут | 1 |
| 05 | 263G2-44071 | Зажим | 6 |
| 05 | 263G2-44071 | Зажим | 5 |
| 06 | 263G2-43691 | Выключатель пусх | 3 |
| 06 | 263G2-43691 | Выключатель пусх | 2 |
| 07 | 263G2-43172 | Выключатель | 1 |
| 08 | 263G2-43182 | Выключатель | 1 |
| 09 | 263G2-40672 | Кронштейн | 1 |
| 10 | 01033-06020 | Винт | 2 |
| 11 | 26754-12541 | Пробка | 1 |
| 12 | 04913-11200 | Инсулокк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
