Гидробак — HITACHI ZW180

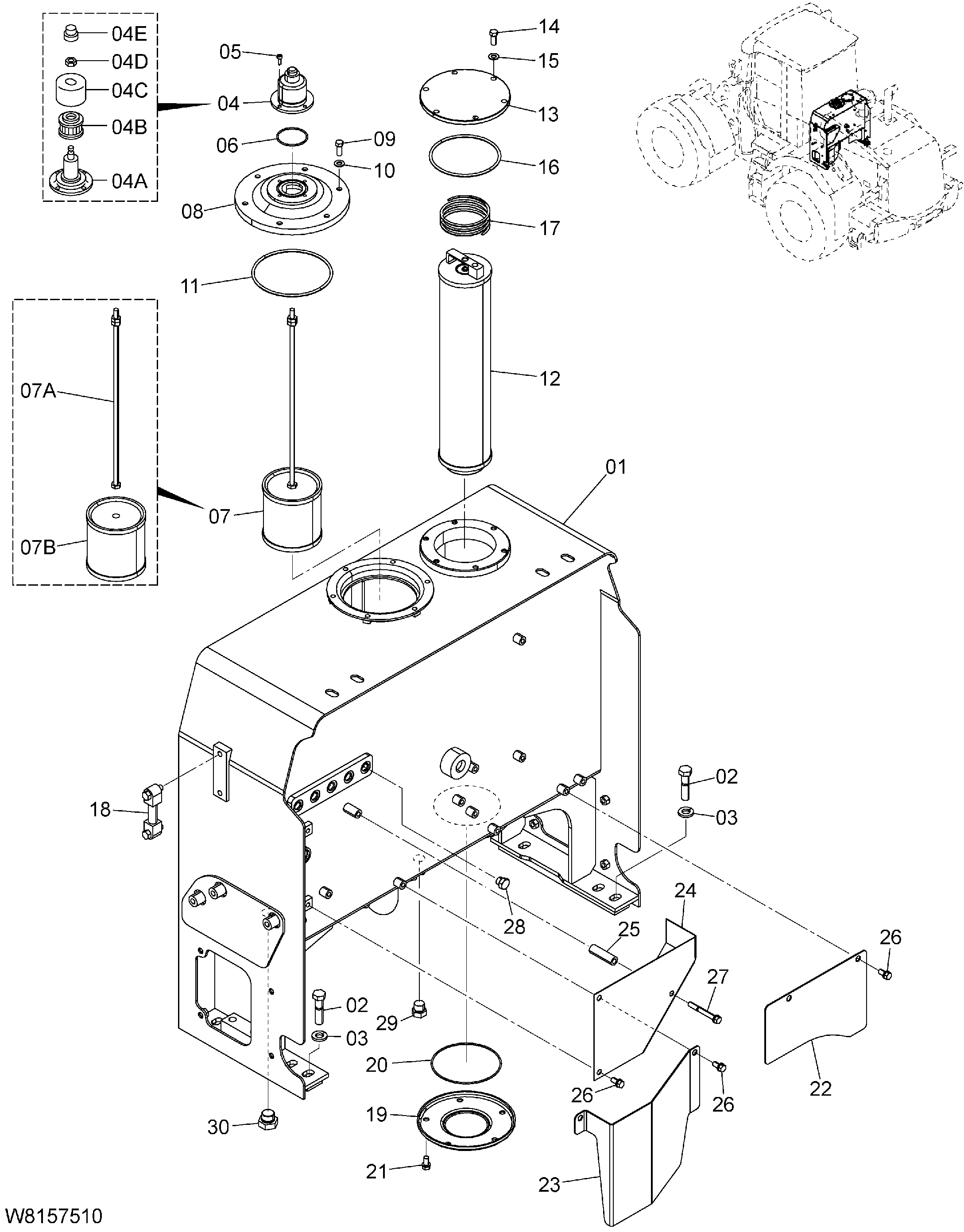

Заводская схема «Гидробак» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F7-50101 | Гидробак | 1 |
| 01 | 263F7-50102 замена: 263F7-50103 | Гидробак | 1 |
| 01 | 263F7-50103 | Гидробак | 1 |
| 02 | 01119-16065 | Болт | 6 |
| 03 | 190A3-02051 | Шайба | 6 |
| 04 | HL4434017 | Сапун воздушный | 1 |
| 04A | HL4437833 | Корпус | 1 |
| 04B | HL4437838 | Элемент | 1 |
| 04C | HL4437837 | Крышка | 1 |
| 04D | HL4371825 | Гайка | 1 |
| 04E | HL4437836 | Колпачок | 1 |
| 05 | 26197-52191 | Болт разъём | 4 |
| 06 | 03310-00600 | Уплотнительное кольцо | 1 |
| 07 | 263F7-52091 | Фильтр всасывание | 1 |
| 07A | HL4349038 | Шток | 1 |
| 07B | 263F7-57011 | Сетчатый фильтр | 1 |
| 08 | HL9184556 | Крышка | 1 |
| 09 | 01110-10025 | Болт | 6 |
| 10 | 02000-00010 | Шайба | 6 |
| 11 | 03310-01600 | Уплотнительное кольцо | 1 |
| 12 | HL4443596 | Элемент фильтр | 1 |
| 13 | HL4443782 | Крышка | 1 |
| 14 | 01110-10025 | Болт | 6 |
| 15 | 02000-00010 | Шайба | 6 |
| 16 | 03300-01400 | Уплотнительное кольцо | 1 |
| 17 | HL4444482 | Пружина | 1 |
| 18 | 26607-52261 замена: 263G7-52421 | Указатель уровень | 1 |
| 18 | 263G7-52421 | Указатель уровень | 1 |
| 19 | HL8023981 | Крышка | 1 |
| 19 | 26197-52371 | Крышка | 1 |
| 20 | 03310-01600 | Уплотнительное кольцо | 1 |
| 20 | 03310-01450 | Уплотнительное кольцо | 1 |
| 21 | 01183-10020 | Болт | 5 |
| 22 | 263F7-52101 | Пластина | 1 |
| 23 | 263F7-52111 | Кронштейн | 1 |
| 24 | 263J7-52161 | Крышка | 1 |
| 25 | 263J7-52181 | Коллер | 1 |
| 26 | 01183-10020 | Болт | 6 |
| 27 | 01183-10080 | Болт | 1 |
| 28 | HLA885003 | Пробка | 1 |
| 28A | 03320-00140 | Уплотнительное кольцо | 1 |
| 29 | HLA885004 | Пробка | 1 |
| 29A | 03320-00180 | Уплотнительное кольцо | 1 |
| 30 | HLA885006 | Пробка | 1 |
| 30A | 03320-00240 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
