Подъём рукоять ауто-левелер устройство (вилка (быстросъёмное устройство тип)) [6CF, H3F, HCF, HEF] (OFL040) — HITACHI ZW180
Заводская схема «Подъём рукоять ауто-левелер устройство (вилка (быстросъёмное устройство тип)) [6CF, H3F, HCF, HEF] (OFL040)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

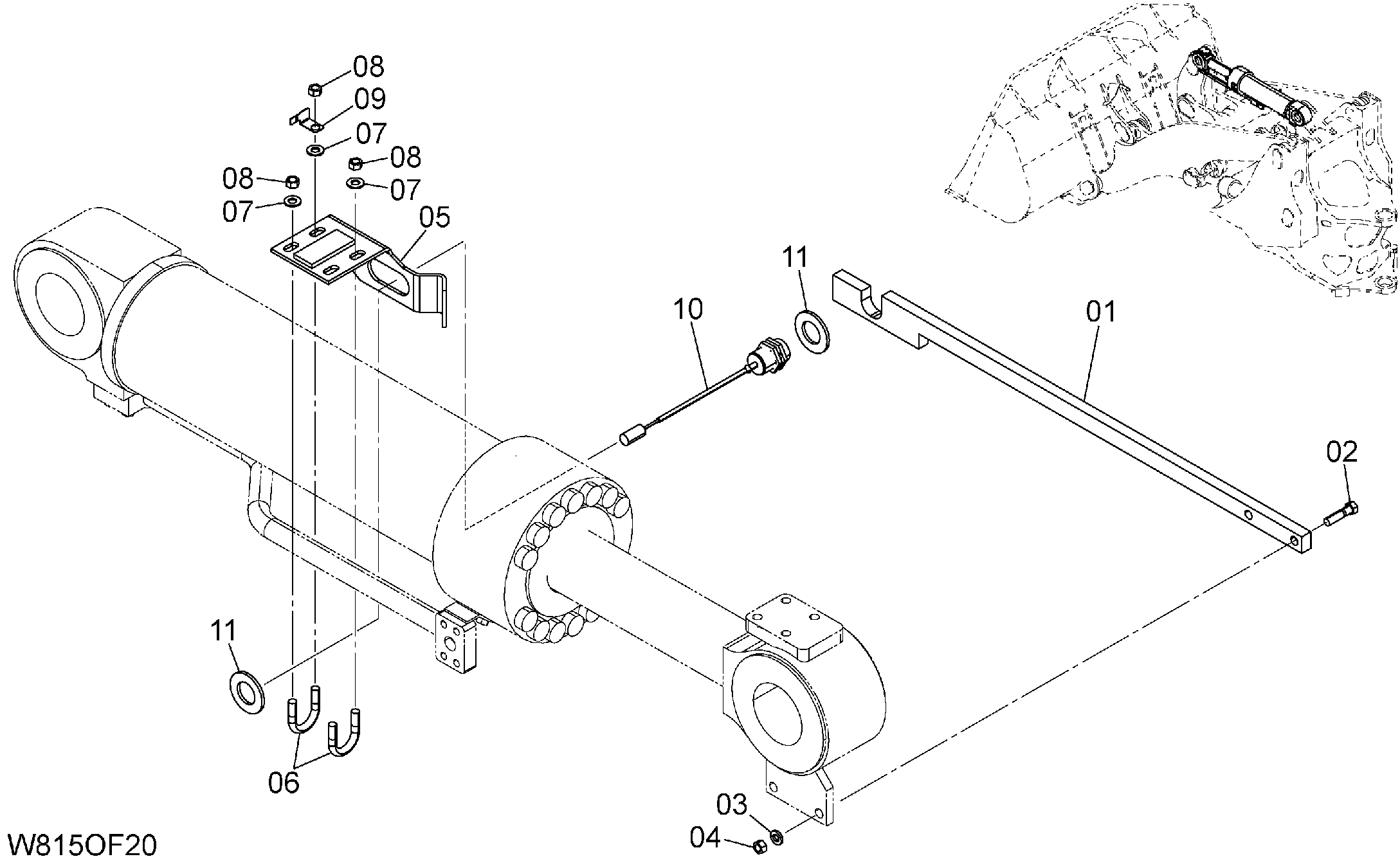

![Схема Подъём рукоять ауто-левелер устройство (вилка (быстросъёмное устройство тип)) [6CF, H3F, HCF, HEF] (OFL040) HITACHI ZW180](/catalog-drawings/c5/c5c89470-4c02-4369-8ed8-dd9409bf92e0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 56750-56051 | Штанга левелер | 1 |
| 02 | 01116-10040 | Болт | 2 |
| 03 | 02011-00010 | Шайба | 2 |
| 04 | 01401-10010 | Гайка | 2 |
| 05 | 263G2-40201 | Кронштейн | 1 |
| 06 | 26619-12121 | U болт | 2 |
| 07 | 02000-00010 | Шайба | 4 |
| 08 | 01401-00010 | Гайка | 4 |
| 09 | HL4257159 | Кронштейн | 1 |
| 10 | HL4637651 | Проксимитй выключатель | 1 |
| 11 | 02000-00030 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
