Электрооборудование (задний) (1) — HITACHI ZW180

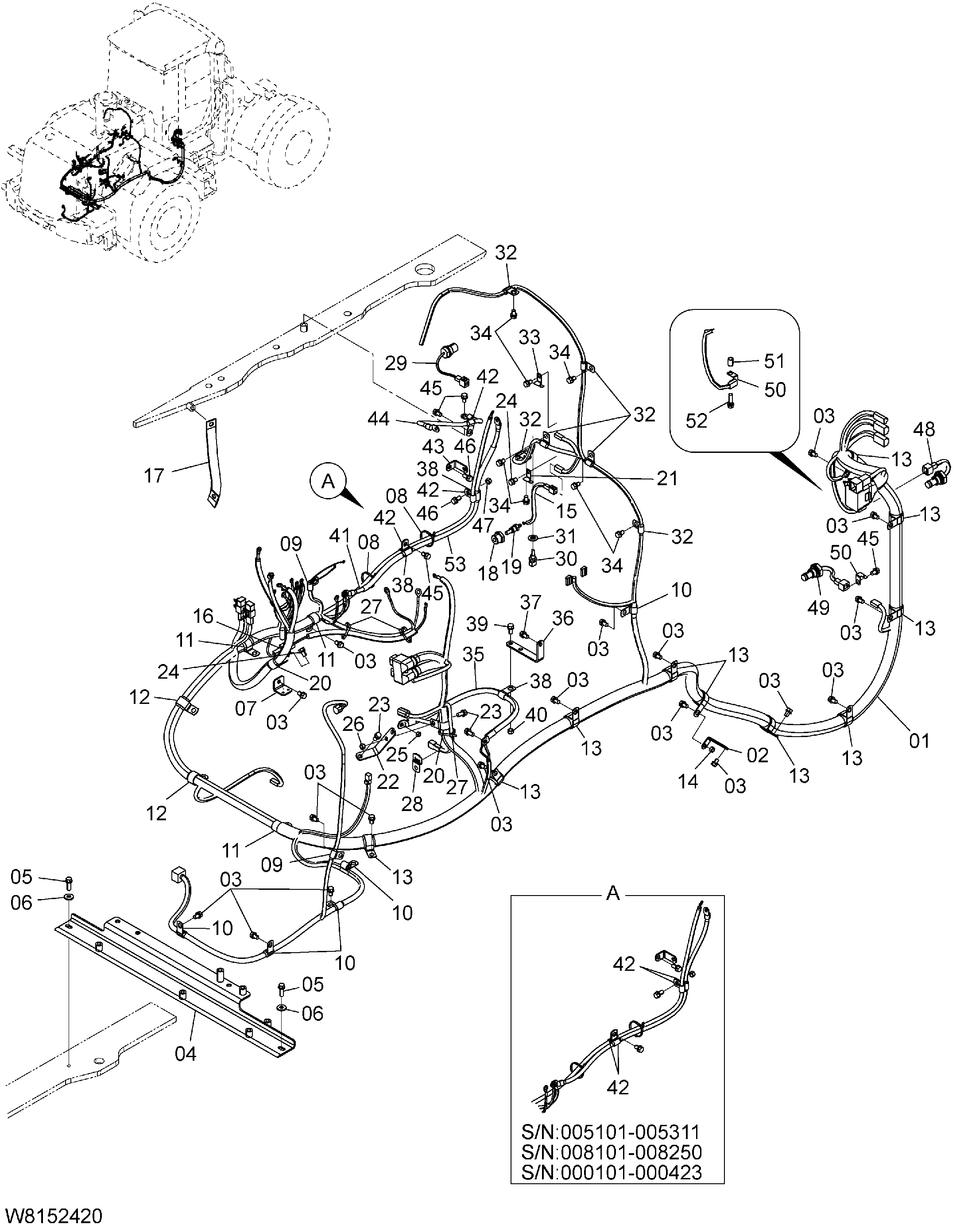

Заводская схема «Электрооборудование (задний) (1)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F2-42001 | Жгут проводов задний | 1 |
| 02 | 26612-42081 | Кронштейн | 1 |
| 03 | 01183-10016 | Болт | 18 |
| 04 | 263F2-42381 | Кронштейн | 1 |
| 05 | 01183-10030 | Болт | 2 |
| 06 | 26091-12081 | Шайба плаин | 2 |
| 07 | 263F2-42671 | Кронштейн | 1 |
| 08 | 04913-11200 | Инсхулокк | 2 |
| 09 | 263G2-43241 | Хомут | 2 |
| 10 | 263G2-43261 | Хомут | 5 |
| 11 | 263G2-43321 | Хомут | 3 |
| 12 | 263G2-43331 | Хомут | 2 |
| 13 | 263G2-43341 | Хомут | 10 |
| 14 | 01401-00010 | Гайка | 1 |
| 15 | 263F2-42041 | Жгут проводов водяной темп | 1 |
| 16 | 263F2-42081 | Жгут проводов стартер | 1 |
| 17 | 263F2-42161 | Трос масса | 1 |
| 18 | HL4641552 | Переходник | 1 |
| 19 | HL4436537 | Датчик термостатический | 1 |
| 20 | 263G2-43311 | Хомут | 2 |
| 21 | HL4257159 | Кронштейн | 1 |
| 22 | 263F6-72091 | Кронштейн | 1 |
| 23 | 01183-10020 | Болт | 3 |
| 24 | 01183-10016 | Болт | 2 |
| 25 | 01400-00008 | Гайка | 1 |
| 26 | 01401-00010 | Гайка | 1 |
| 27 | 04913-11200 | Инсхулокк | 3 |
| 28 | 263G2-44731 | Кронштейн | 1 |
| 29 | HL4259787 | Выключатель уровень | 1 |
| 30 | HL4250260 | Датчик термостатический | 1 |
| 31 | HL4250261 | Прокладка | 1 |
| 32 | 263G2-43241 | Хомут | 6 |
| 33 | HL4257159 | Кронштейн | 1 |
| 34 | 01183-10016 | Болт | 7 |
| 35 | 263F2-42281 | Трос аккумулятор | 1 |
| 36 | 263F6-72091 | Кронштейн | 1 |
| 37 | 01183-10016 | Болт | 1 |
| 38 | 263G2-43261 | Хомут | 1 |
| 38 | 263G2-43261 | Хомут | 3 |
| 39 | 01183-10020 | Болт | 1 |
| 40 | 01401-00010 | Гайка | 1 |
| 41 | 263F2-42171 | Трос аккумулятор(ES) | 1 |
| 42 | 263G2-43241 | Хомут(ES) | 5 |
| 42 | 263G2-43241 | Хомут(ES) | 3 |
| 43 | 263J2-22181 | Кронштейн(ES) | 1 |
| 44 | 263G2-44081 | Трос масса(ES) | 1 |
| 45 | 01183-10016 | Болт(ES) | 4 |
| 46 | 01183-10020 | Болт(ES) | 2 |
| 47 | 01401-00010 | Гайка(ES) | 1 |
| 48 | 263G2-44401 | Выключатель прес(ES) | 1 |
| 49 | 263G2-43541 | Выключатель прес(ES) | 1 |
| 50 | HL4257159 | Кронштейн(ES) | 2 |
| 51 | 263G2-12301 | Трубка(ES) | 1 |
| 52 | 01183-10035 | Болт(ES) | 1 |
| 53 | 04762-10080 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
