Клапан пилотный(4PL) — HITACHI ZW180

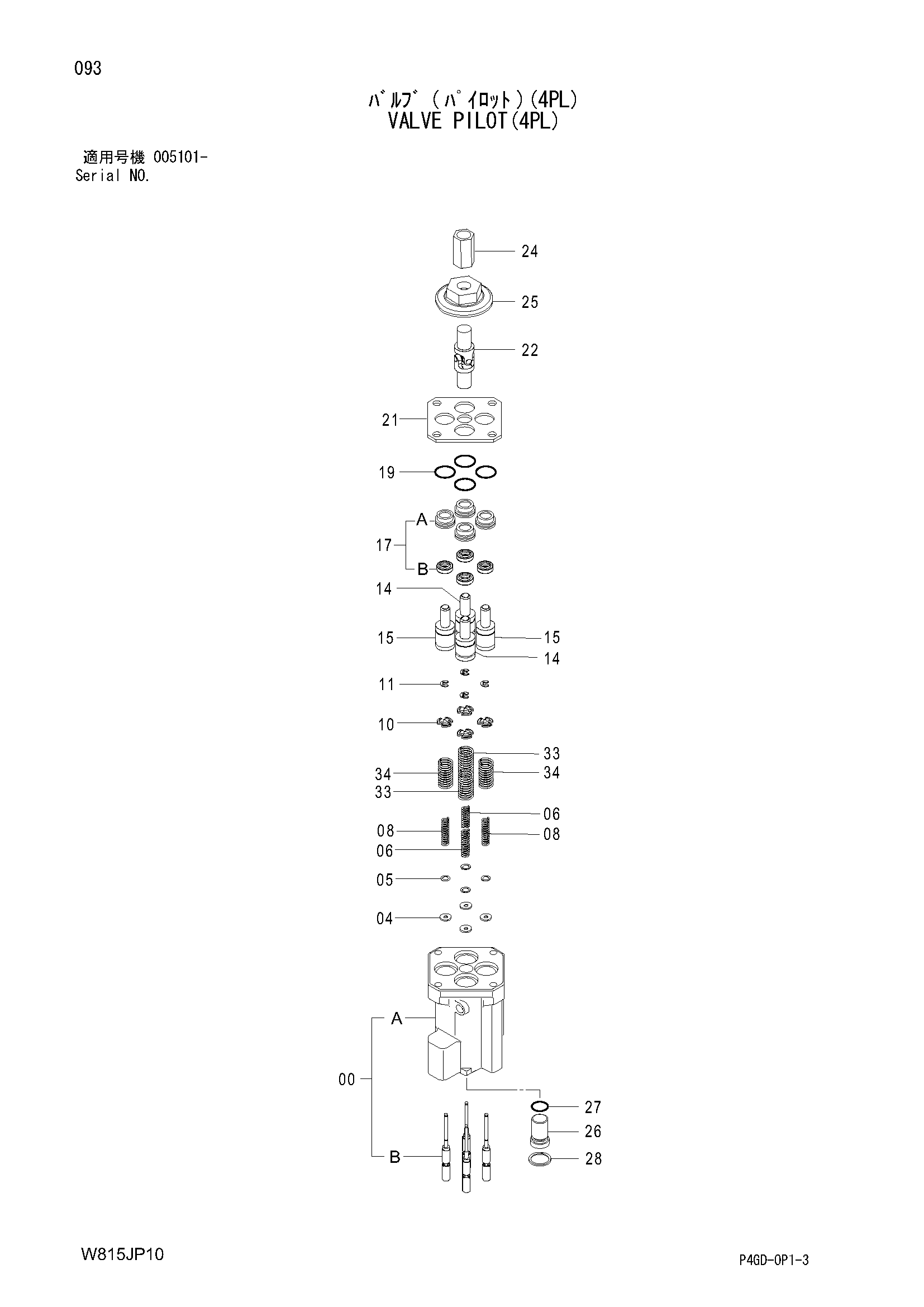

Заводская схема «Клапан пилотный(4PL)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263F7-32051 | Пилотный клапан | 1 | |
| 00 | 263F7-37011 | Корпус | 1 |
| 04 | 263F7-37021 | Проставка | 4 |
| 05 | 263F7-37031 | Регулировочная шайба 0.1mm | 4 |
| 06 | 263F7-37041 | Пружина сжатия | 2 |
| 08 | 263F7-37051 | Пружина сжатия | 2 |
| 10 | 263F7-37061 | Направляющая пружины | 4 |
| 11 | 263F7-37071 | Стопорное кольцо | 4 |
| 14 | 263F7-37081 | Толкатель | 2 |
| 15 | 263F7-37091 | Толкатель | 2 |
| 17 | 263F7-37101 | Втулка в сборе | 4 |
| 19 | 263F7-37111 | Уплотнительное кольцо | 4 |
| 21 | 263F7-37121 | Пластина | 1 |
| 22 | 263F7-37131 | Соединение универсальный | 1 |
| 24 | 263F7-37141 | Соединение винт | 1 |
| 25 | 263F7-37151 | Кулачок | 1 |
| 26 | 263F7-37161 | Пробка | 1 |
| 27 | 263F7-37171 | Уплотнительное кольцо | 1 |
| 28 | 263F7-37181 | Стопорное кольцо | 1 |
| 33 | 263F7-37191 | Пружина сжатия | 2 |
| 34 | 263F7-37201 | Пружина сжатия | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
