Риде управление (RID) — HITACHI ZW180

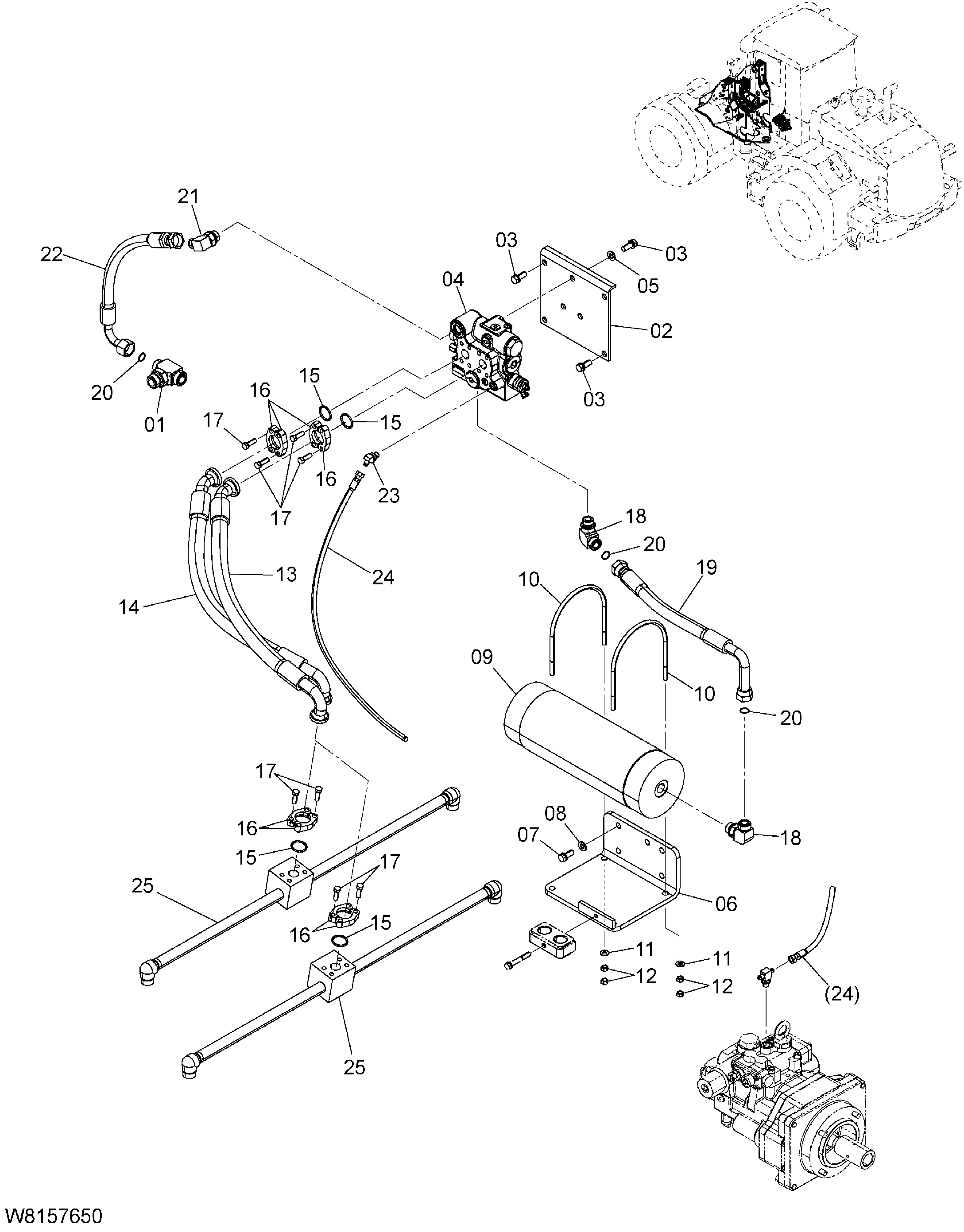

Заводская схема «Риде управление (RID)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4614472 | TEE S | 1 |
| 02 | 263F7-62011 | Кронштейн | 1 |
| 03 | 01183-12030 | Болт | 7 |
| 04 | 263G7-62861 | Клапан риде управление | 1 |
| 05 | 02000-00012 | Шайба | 3 |
| 06 | 263G7-60381 | Кронштейн | 1 |
| 07 | 01183-12030 | Болт | 4 |
| 08 | 02000-00012 | Шайба | 4 |
| 09 | 263G7-62871 | Гидроаккумулятор | 1 |
| 10 | 26905-42422 | У-болт | 2 |
| 11 | 02000-00010 | Шайба | 4 |
| 12 | 01401-00010 | Гайка | 8 |
| 13 | 263F7-62041 | Шланг | 1 |
| 14 | 263F7-62051 | Шланг | 1 |
| 15 | 26607-62631 | Уплотнительное кольцо | 4 |
| 16 | 26607-62571 | Разрезной фланец | 8 |
| 17 | 01116-10030 | Болт | 16 |
| 18 | HLA853366 | Угловой штуцер S | 2 |
| 18A | 03320-00240 | Уплотнительное кольцо | 1 |
| 19 | 263F7-62031 | Шланг | 1 |
| 20 | HL4187308 | Уплотнительное кольцо | 3 |
| 21 | HLA852366 | Угловой штуцер S | 1 |
| 21A | 03320-00240 | Уплотнительное кольцо | 1 |
| 22 | 263G7-62771 | Шланг | 1 |
| 23 | HLA852222 | Угловой штуцер S | 1 |
| 23A | 03320-00110 | Уплотнительное кольцо | 1 |
| 24 | 263F7-62221 | Шланг | 1 |
| 25 | 263G7-60331 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
