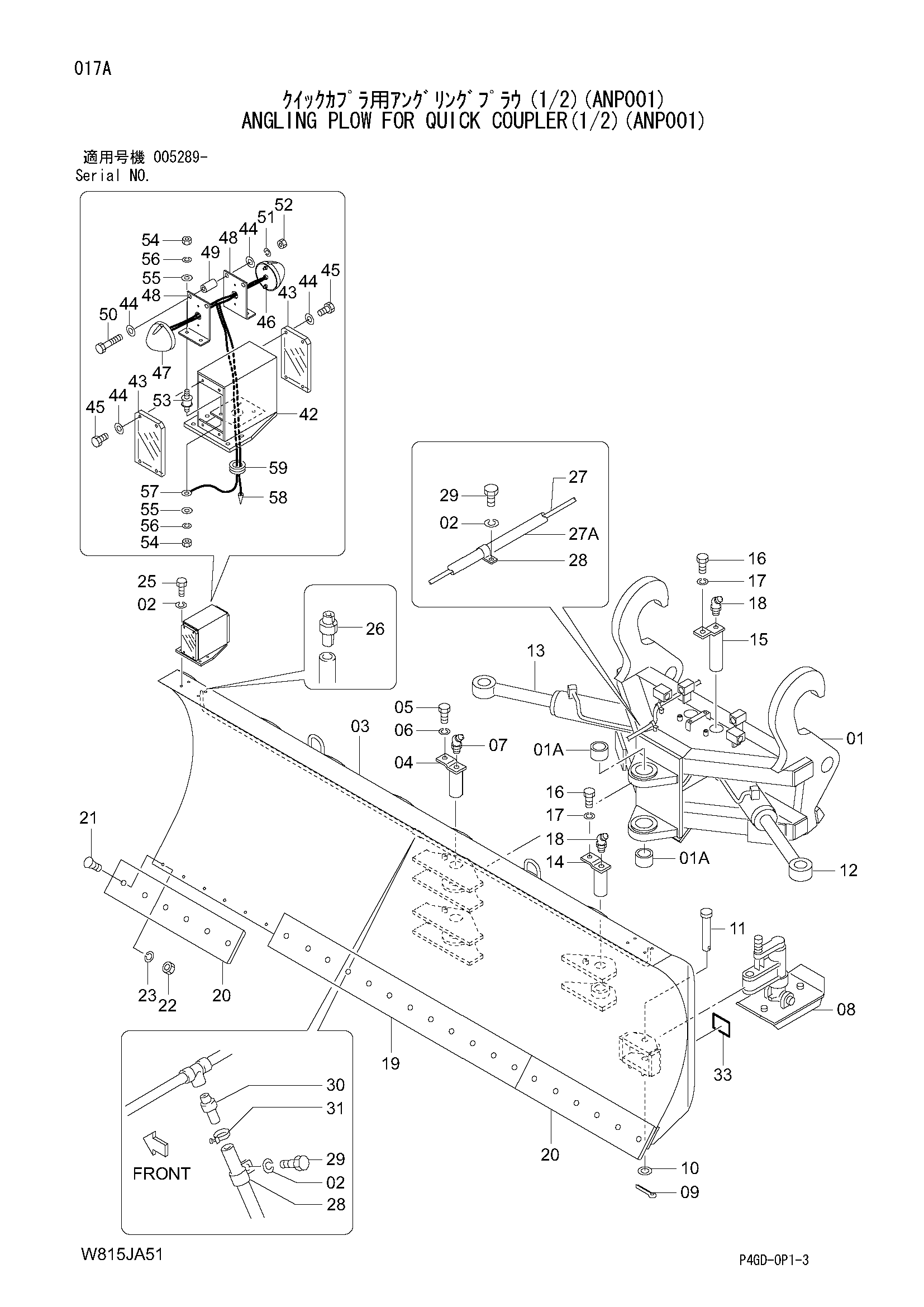

Поворотный плуг для быстрый быстросъёмное устройство(1/2)(ANP001) — HITACHI ZW180
Заводская схема «Поворотный плуг для быстрый быстросъёмное устройство(1/2)(ANP001)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-60111 | Поворотный плуг в сборе | 1 | |
| 01 | 563F0-60151 | Водило | 1 |
| 01A | 56503-20031 | Втулка | 2 |
| 02 | 02010-00010 | Шайба | 12 |
| 03 | 56503-20113 | Отвал | 1 |
| 04 | 56503-20121 | Палец | 2 |
| 05 | 01116-12025 | Болт | 2 |
| 06 | 26096-42351 | Шайба | 2 |
| 07 | 04901-00160 | Пресс-маслёнка | 2 |
| 08 | 56560-54651 | Башмак | 2 |
| 09 | 02200-08050 | Шплинт | 2 |
| 10 | 02000-00030 | Шайба | 2 |
| 11 | 56311-65901 | Палец | 2 |
| 12 | 563G0-51101 | Гидроцилиндр | 1 |
| 13 | 563G0-51111 | Гидроцилиндр | 1 |
| 14 | 56503-20141 | Палец | 2 |
| 15 | 56503-20132 | Палец | 2 |
| 16 | 01116-12025 | Болт | 4 |
| 17 | 26096-42351 | Шайба | 4 |
| 18 | 04901-00160 | Пресс-маслёнка | 4 |
| 19 | 58491-62061 | Кромка центральный | 1 |
| 20 | 58491-62071 | Кромка корнер | 2 |
| 21 | 56383-02131 | Болт | 24 |
| 22 | 56383-02201 | Гайка | 24 |
| 23 | 26123-30221 | Шайба | 24 |
| 25 | 01110-10025 | Болт | 8 |
| 26 | 56383-02321 | Резиновый соединение | 2 |
| 27 | 58491-65961 | Провод жгут проводов | 1 |
| 27A | 58491-64901 | Защита шланга | 1 |
| 28 | 26312-42391 | Зажим | 4 |
| 29 | 01110-10016 | Болт | 4 |
| 30 | 56383-02311 | Резиновый соединение | 1 |
| 31 | 04911-00014 | Зажим шланг | 1 |
| 33 | 09300-00502 | Информационная табличка | 1 |
| 42 | 56480-58111 | Протектер фонарь | 2 |
| 43 | 56480-58191 | Пластина крышка | 4 |
| 44 | 02000-00008 | Шайба | 24 |
| 45 | 01100-08025 | Болт | 16 |
| 46 | 56480-57081 | LED фонарь | 2 |
| 47 | 56480-57091 | LED фонарь | 2 |
| 48 | 56480-58171 | Кронштейн фонарь | 4 |
| 49 | 56480-58181 | Втулка | 4 |
| 50 | 01100-08050 | Болт | 4 |
| 51 | 02010-00008 | Шайба | 4 |
| 52 | 01400-00008 | Гайка | 4 |
| 53 | 202P2-42391 | Крепление резиновый | 8 |
| 54 | 01400-00006 | Гайка | 16 |
| 55 | 02000-00006 | Шайба | 16 |
| 56 | 02010-00006 | Шайба | 16 |
| 57 | 22622-43181 | Клемма(LA106) | 2 |
| 58 | 58490-50931 | Клемма | 2 |
| 59 | 21471-24371 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
