Мост (F R) — HITACHI ZW150PL

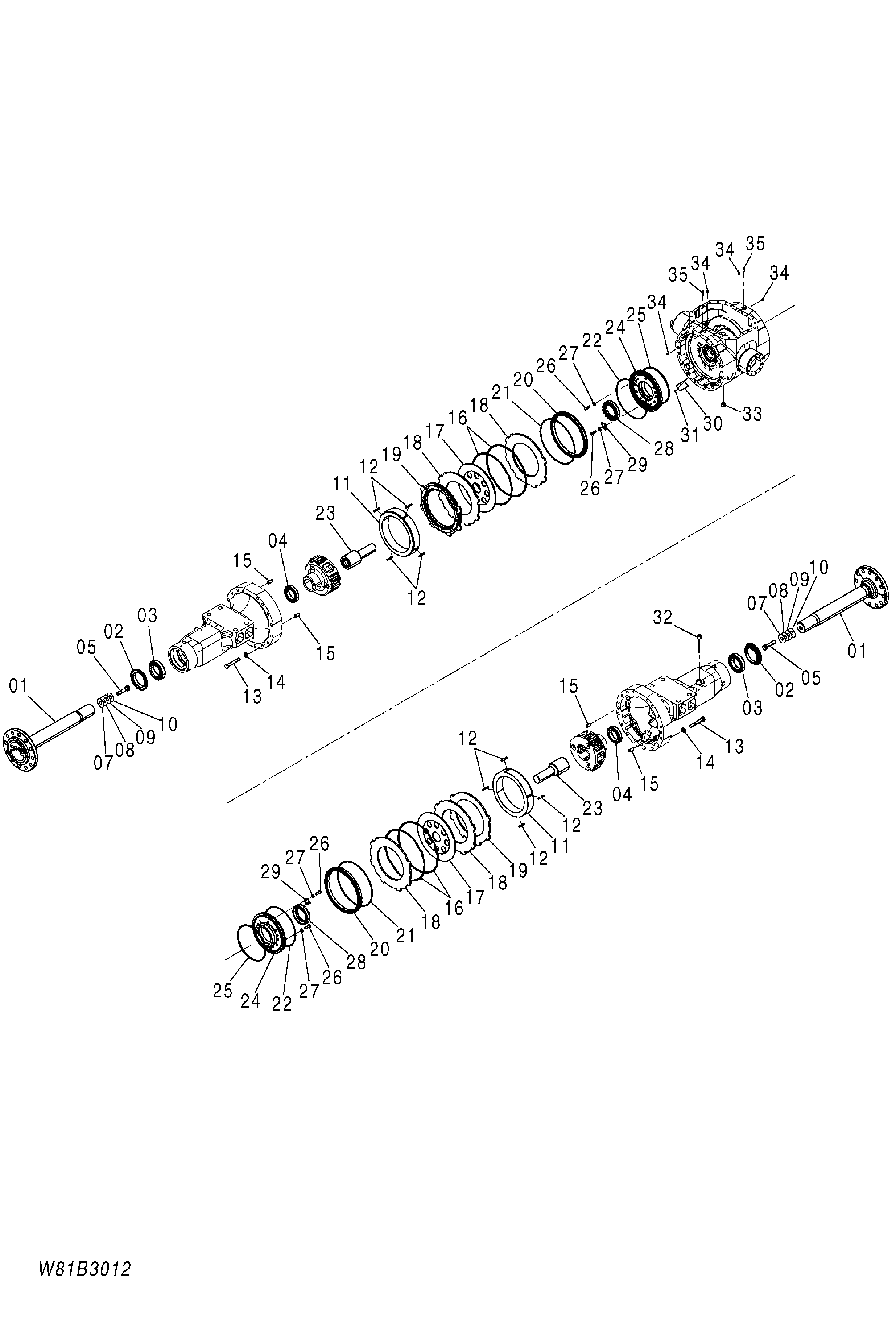

Заводская схема «Мост (F R)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 163E3-02091 | Вал мост | 2 |
| 02 | 16563-02071 | Масляный уплотнение | 2 |
| 03 | 195A3-02121 | Подшипник | 2 |
| 04 | 16523-52091 | Подшипник | 2 |
| 05 | 16503-02061 | Болт | 2 |
| 07 | 16443-02131 | Регулировочная шайба 0.5mm | 2 |
| 08 | 16443-02121 | Регулировочная шайба 0.25mm | 2 |
| 09 | 16443-02111 | Регулировочная шайба 0.2mm | 2 |
| 10 | 16443-02101 | Регулировочная шайба 0.1mm | 2 |
| 11 | 163E3-02261 | Шестерня кольцо | 2 |
| 12 | 16783-02271 | Палец | 8 |
| 13 | 01106-16110 | Болт | 32 |
| 14 | 190A3-02051 | Шайба | 32 |
| 15 | 02212-16032 | Палец | 4 |
| 16 | 163E3-02411 | Пружина ваве | 4 |
| 17 | 16423-02111 | Диск тормоз | 2 |
| 18 | 163E3-02401 | Кольцо тормоз | 4 |
| 19 | 163E3-02421 | Пластина концевой | 2 |
| 20 | 16423-02131 | Поршень | 2 |
| 21 | 16423-02142 | D кольцо | 2 |
| 22 | 16423-02152 | D кольцо | 2 |
| 23 | 163E3-02081 | Шестерня и вал | 2 |
| 24 | 163E3-02391 | Фиксатор подшипник. | 2 |
| 25 | 16423-02181 | Уплотнение | 2 |
| 26 | 01106-12030 | Болт | 20 |
| 27 | 16113-02581 | Шайба | 20 |
| 28 | 16763-52201 | Гайка регулировка | 2 |
| 29 | 16763-52211 | Пластина блокировка | 2 |
| 31 | 14092-52141 | Винт | 2 |
| 32 | 163C3-02151 | Указатель уровень | 1 |
| 33 | 14813-82491 | Пробка | 1 |
| 34 | 14813-82411 | Пробка | 4 |
| 35 | 26315-43371 | Блеедер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
