Аварийный рулевое управление(ES) — HITACHI ZW150PL

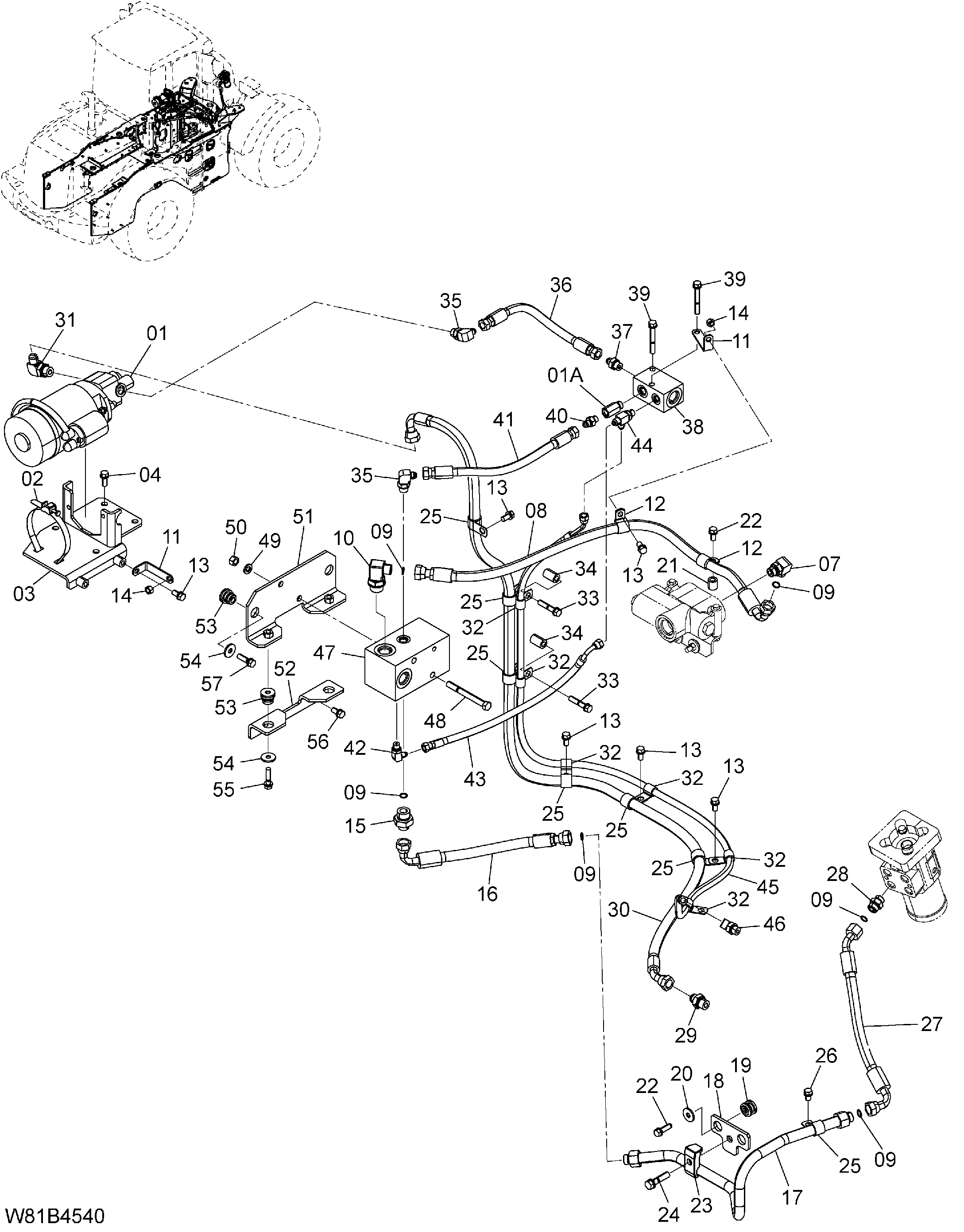

Заводская схема «Аварийный рулевое управление(ES)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G4-52071 замена: 263G4-52072 | Насос аварийный STR | 1 |
| 01 | 263G4-52072 | Насос аварийный STR | 1 |
| 01A | 263G4-57251 | Обратный клапан в сборе | 1 |
| 01AA | 03320-00140 | Уплотнительное кольцо | 1 |
| 02 | 56700-52101 | Лента | 1 |
| 03 | 263E7-62771 | Кронштейн | 1 |
| 04 | 01183-10025 | Болт | 4 |
| 07 | HL4187191 | Угловой штуцер S | 1 |
| 07A | 16312-52951 | Уплотнительное кольцо | 1 |
| 08 | 263E7-62661 | Шланг | 1 |
| 09 | HL4138938 | Уплотнительное кольцо | 6 |
| 10 | HLA853364 | Угловой штуцер S | 1 |
| 10A | 03320-00240 | Уплотнительное кольцо | 1 |
| 11 | 26612-42081 | Кронштейн | 3 |
| 12 | 26752-42671 | Зажим | 2 |
| 13 | 01183-10020 | Болт | 9 |
| 14 | 01401-00010 | Гайка | 3 |
| 15 | HLA853164 | Адаптер S | 1 |
| 15A | 03320-00240 | Уплотнительное кольцо | 1 |
| 16 | 263E7-62671 | Шланг | 1 |
| 17 | 263E7-62761 | Трубка | 1 |
| 18 | 263E7-62781 | Кронштейн | 1 |
| 19 | 26407-32001 | Резиновый крепление | 2 |
| 20 | 26606-52721 | Шайба | 2 |
| 21 | 26555-42141 | Втулка | 2 |
| 22 | 01183-10040 | Болт | 3 |
| 23 | HL4190125 | Хомут трубка | 1 |
| 24 | 01183-12050 | Болт | 1 |
| 25 | 263G2-43311 | Хомут | 7 |
| 26 | 01183-10016 | Болт | 1 |
| 27 | 263E7-62681 | Шланг | 1 |
| 28 | HL4328871 | Адаптер S | 1 |
| 28A | 16312-52951 | Уплотнительное кольцо | 1 |
| 29 | HLA852144 | Адаптер S | 1 |
| 29A | 03320-00180 | Уплотнительное кольцо | 1 |
| 30 | 263E7-62691 | Шланг | 1 |
| 31 | HLA852344 | Угловой штуцер S | 1 |
| 31A | 03320-00180 | Уплотнительное кольцо | 1 |
| 32 | 263G2-43261 | Хомут | 6 |
| 33 | 01183-10050 | Болт | 2 |
| 34 | 26756-75841 | Втулка | 2 |
| 35 | HLA852333 | Угловой штуцер S | 2 |
| 35A | 03320-00140 | Уплотнительное кольцо | 1 |
| 36 | 263E7-62701 | Шланг | 1 |
| 37 | HLA852133 | Адаптер S | 1 |
| 37A | 03320-00140 | Уплотнительное кольцо | 1 |
| 38 | HL4475647 | Блок | 1 |
| 39 | 01183-10065 | Болт | 2 |
| 40 | HLA852123 | Адаптер S | 1 |
| 40A | 03320-00110 | Уплотнительное кольцо | 1 |
| 41 | 263E7-62711 | Шланг | 1 |
| 42 | HLA852322 | Угловой штуцер S | 1 |
| 42A | 03320-00110 | Уплотнительное кольцо | 1 |
| 43 | 263E7-62721 | Шланг | 1 |
| 44 | HLA852422 | TEE S | 1 |
| 44A | 03320-00110 | Уплотнительное кольцо | 1 |
| 45 | 263E7-62731 | Шланг | 1 |
| 46 | HLA852232 | Угловой штуцер S | 1 |
| 46A | 03320-00140 | Уплотнительное кольцо | 1 |
| 47 | 263G4-52053 | Клапан рулевое управление обратный | 1 |
| 48 | 01110-12110 | Болт | 2 |
| 49 | 02010-00012 | Шайба | 2 |
| 50 | 01401-00012 | Гайка | 2 |
| 51 | 263E7-62741 | Кронштейн | 1 |
| 52 | 263E7-62751 | Кронштейн | 1 |
| 53 | 26407-32001 | Резиновый крепление | 4 |
| 54 | 26606-52721 | Шайба | 4 |
| 55 | 01183-10040 | Болт | 2 |
| 56 | 01183-10020 | Болт | 2 |
| 57 | 01183-10035 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
