Тормоз трубопроводы(1) — HITACHI ZW150PL

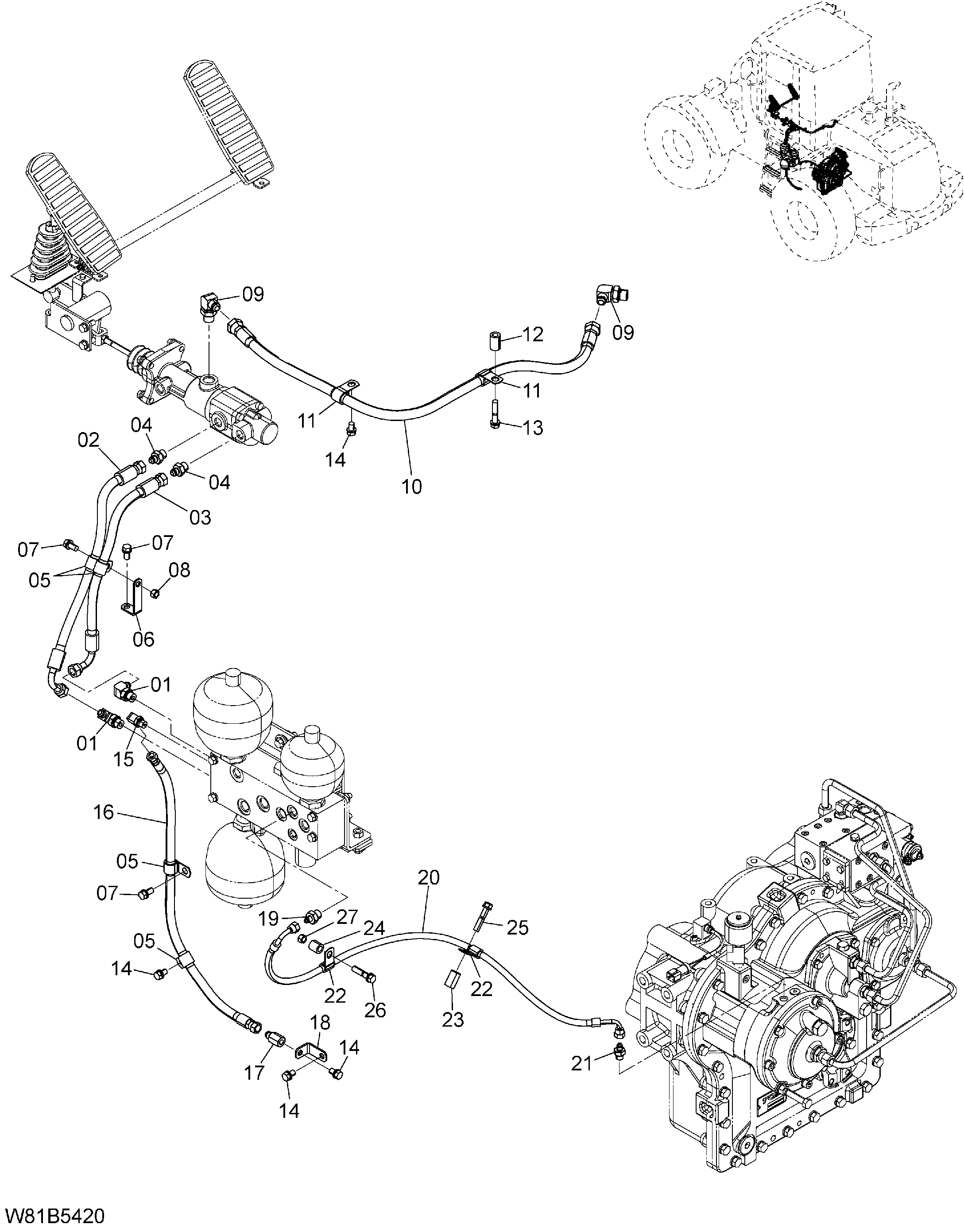

Заводская схема «Тормоз трубопроводы(1)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA852333 | Угловой штуцер S | 2 |
| 01A | 03320-00140 | Уплотнительное кольцо | 1 |
| 02 | 263E5-42171 | Шланг | 1 |
| 03 | 263E5-42181 | Шланг | 1 |
| 04 | HLA852133 | Адаптер S | 2 |
| 04A | 03320-00140 | Уплотнительное кольцо | 1 |
| 05 | 263G2-43281 | Хомут | 4 |
| 06 | 26612-42081 | Кронштейн | 1 |
| 07 | 01183-10020 | Болт | 3 |
| 08 | 01401-00010 | Гайка | 1 |
| 09 | HLA852344 | Угловой штуцер S | 2 |
| 09A | 03320-00180 | Уплотнительное кольцо | 1 |
| 10 | 263E5-42081 | Шланг | 1 |
| 11 | 263G2-43301 | Хомут | 2 |
| 12 | 26756-75841 | Втулка | 1 |
| 13 | 01183-10050 | Болт | 1 |
| 14 | 01183-10016 | Болт | 4 |
| 15 | HLA852322 | Угловой штуцер S | 1 |
| 15A | 03320-00110 | Уплотнительное кольцо | 1 |
| 16 | 263E5-42191 | Шланг | 1 |
| 17 | HL4444381 | Пробка | 1 |
| 18 | 263J2-22181 | Кронштейн | 1 |
| 19 | HLA852132 | Адаптер S | 1 |
| 19A | 03320-00140 | Уплотнительное кольцо | 1 |
| 20 | 263E5-42211 | Шланг | 1 |
| 21 | 263G5-42051 | Адаптер | 1 |
| 22 | 263G2-43251 | Хомут | 2 |
| 23 | 26756-75841 | Втулка | 1 |
| 24 | 26555-42141 | Втулка | 1 |
| 25 | 01183-10050 | Болт | 1 |
| 26 | 01183-10045 | Болт | 1 |
| 27 | 01401-00010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
