HST трубопроводы(2) — HITACHI ZW150PL

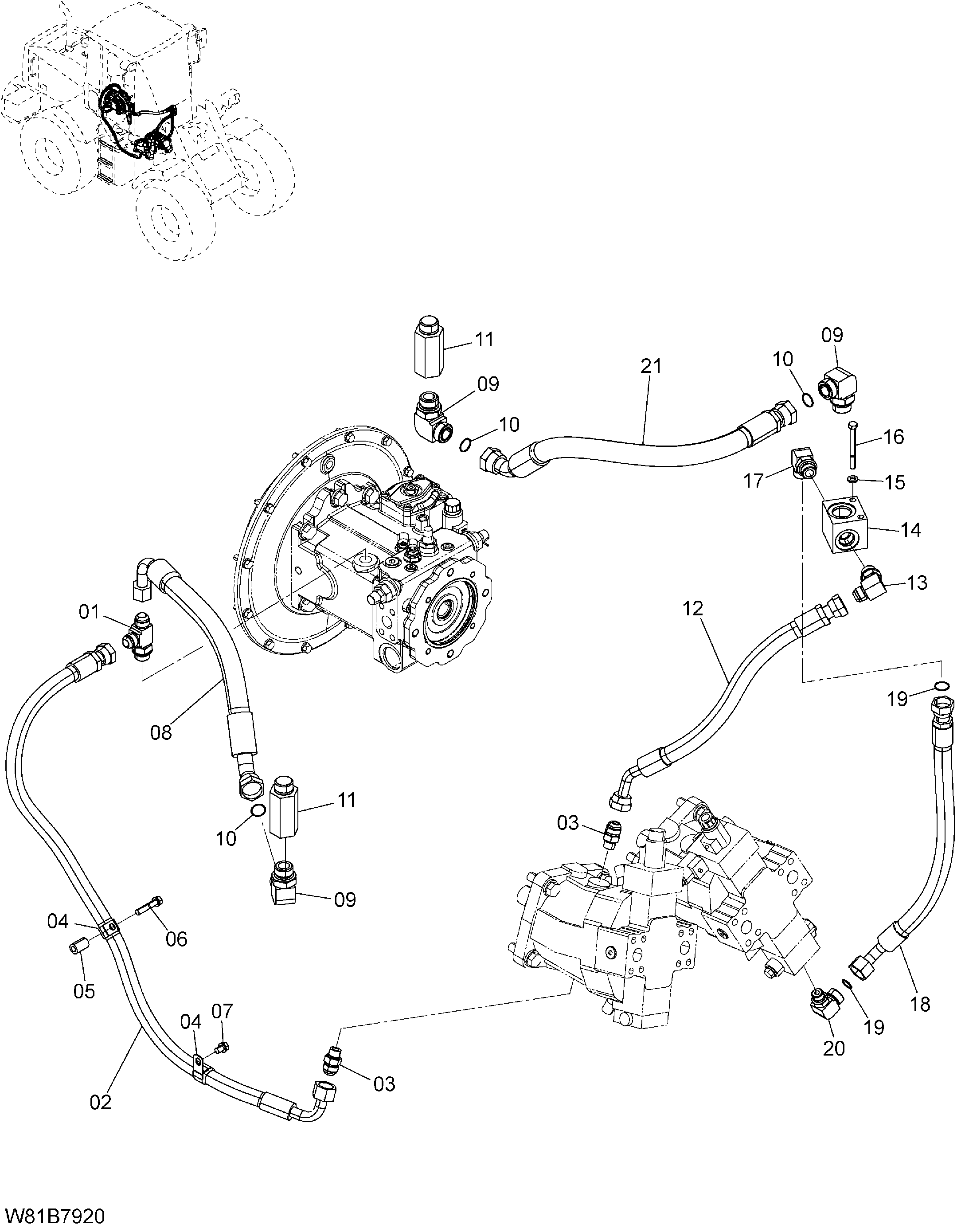

Заводская схема «HST трубопроводы(2)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA852466 | Тройник | 1 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | 263E7-92121 | Шланг | 1 |
| 03 | HLA852166 | Адаптер S | 2 |
| 03A | 03320-00240 | Уплотнительное кольцо | 1 |
| 04 | 263G2-43331 | Хомут | 2 |
| 05 | 26756-75841 | Втулка | 1 |
| 06 | 01183-10050 | Болт | 1 |
| 07 | 01183-10016 | Болт | 1 |
| 08 | 263E7-92151 | Шланг | 1 |
| 09 | HLA853388 | Угловой штуцер S | 3 |
| 09A | 03320-00290 | Уплотнительное кольцо | 1 |
| 10 | HL4187328 | Уплотнительное кольцо | 3 |
| 11 | 263E7-92001 | Клапан обратный | 2 |
| 11A | 03300-00290 | Уплотнительное кольцо | 1 |
| 12 | 263E7-92131 | Шланг | 1 |
| 13 | HLA852366 | Угловой штуцер S | 1 |
| 13A | 03320-00240 | Уплотнительное кольцо | 1 |
| 14 | 263E7-92031 | Блок | 1 |
| 15 | 02010-00010 | Шайба | 2 |
| 16 | 01110-10080 | Болт | 2 |
| 17 | HLA853366 | Угловой штуцер S | 1 |
| 17A | 03320-00240 | Уплотнительное кольцо | 1 |
| 18 | 263E7-92142 | Шланг | 1 |
| 19 | HL4187308 | Уплотнительное кольцо | 2 |
| 20 | HLA853346 | Угловой штуцер | 1 |
| 20A | 03320-00180 | Уплотнительное кольцо | 1 |
| 21 | 263E7-92161 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
