Пол плата(3) — HITACHI ZW150PL

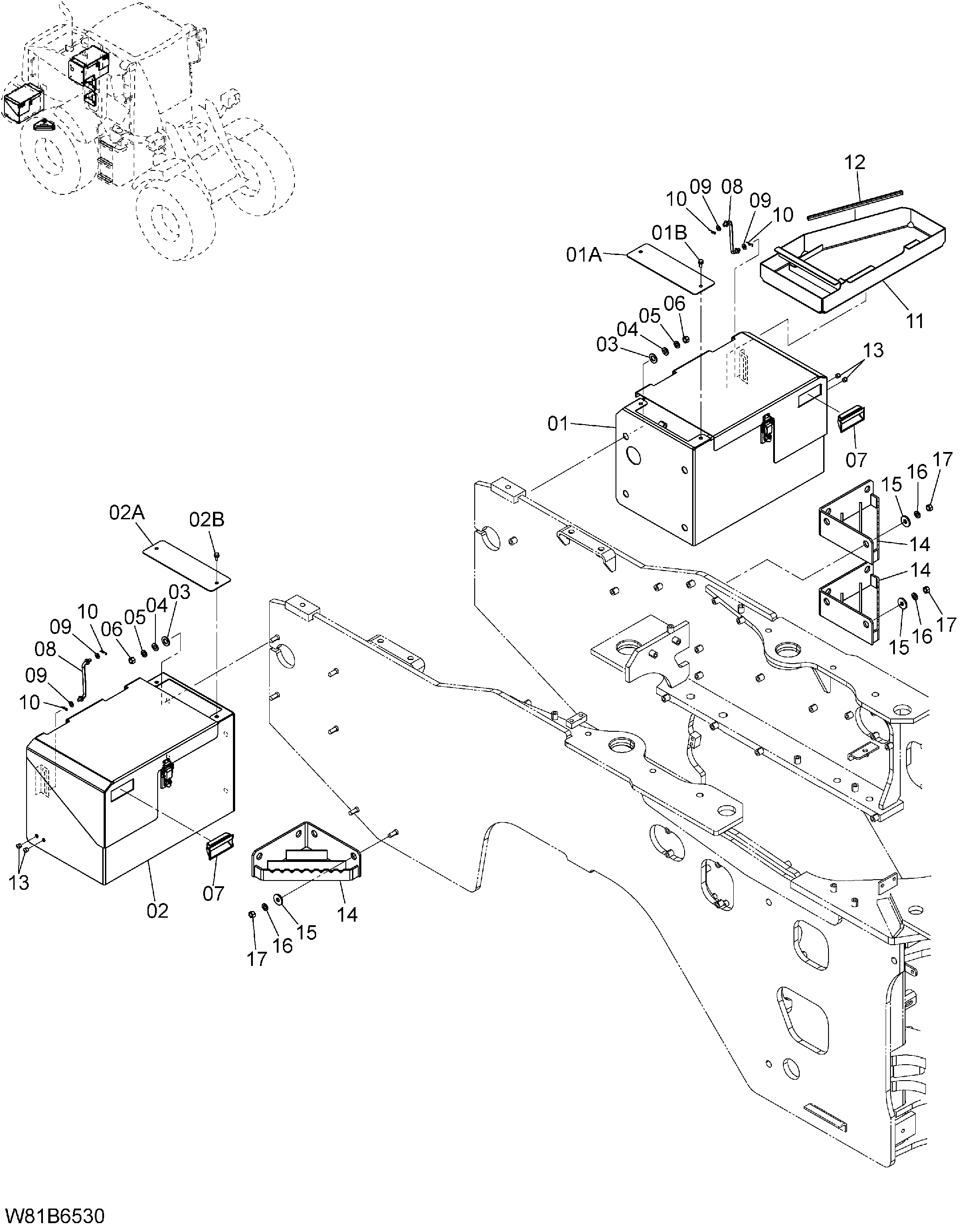

Заводская схема «Пол плата(3)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E6-50162 | Аккумулятор короб в сборе | 1 |
| 01A | 263E6-52262 | Пластина | 1 |
| 01B | 01183-08016 | Болт | 2 |
| 02 | 263E6-50172 | Аккумулятор короб в сборе | 1 |
| 02A | 263E6-52262 | Пластина | 1 |
| 02B | 01183-08016 | Болт | 2 |
| 03 | 02000-00016 | Шайба | 8 |
| 04 | 02000-00012 | Шайба | 8 |
| 05 | 02010-00012 | Шайба | 8 |
| 06 | 01401-00012 | Гайка | 8 |
| 07 | 26836-43141 | Рукоятка | 2 |
| 08 | 263E6-52691 | Шток | 2 |
| 09 | 02000-00008 | Шайба | 4 |
| 10 | 26067-42081 | Палец стопорный | 4 |
| 11 | 263E6-52961 | Короб инструмент | 1 |
| 12 | 263G6-54071 | Веатхер стрип | 1 |
| 13 | 26754-12491 | Болтс отверстие крышка | 4 |
| 14 | 263E6-52591 | Ступень | 3 |
| 15 | 26096-42351 | Шайба | 6 |
| 16 | 02010-00012 | Шайба | 6 |
| 17 | 01401-00012 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
