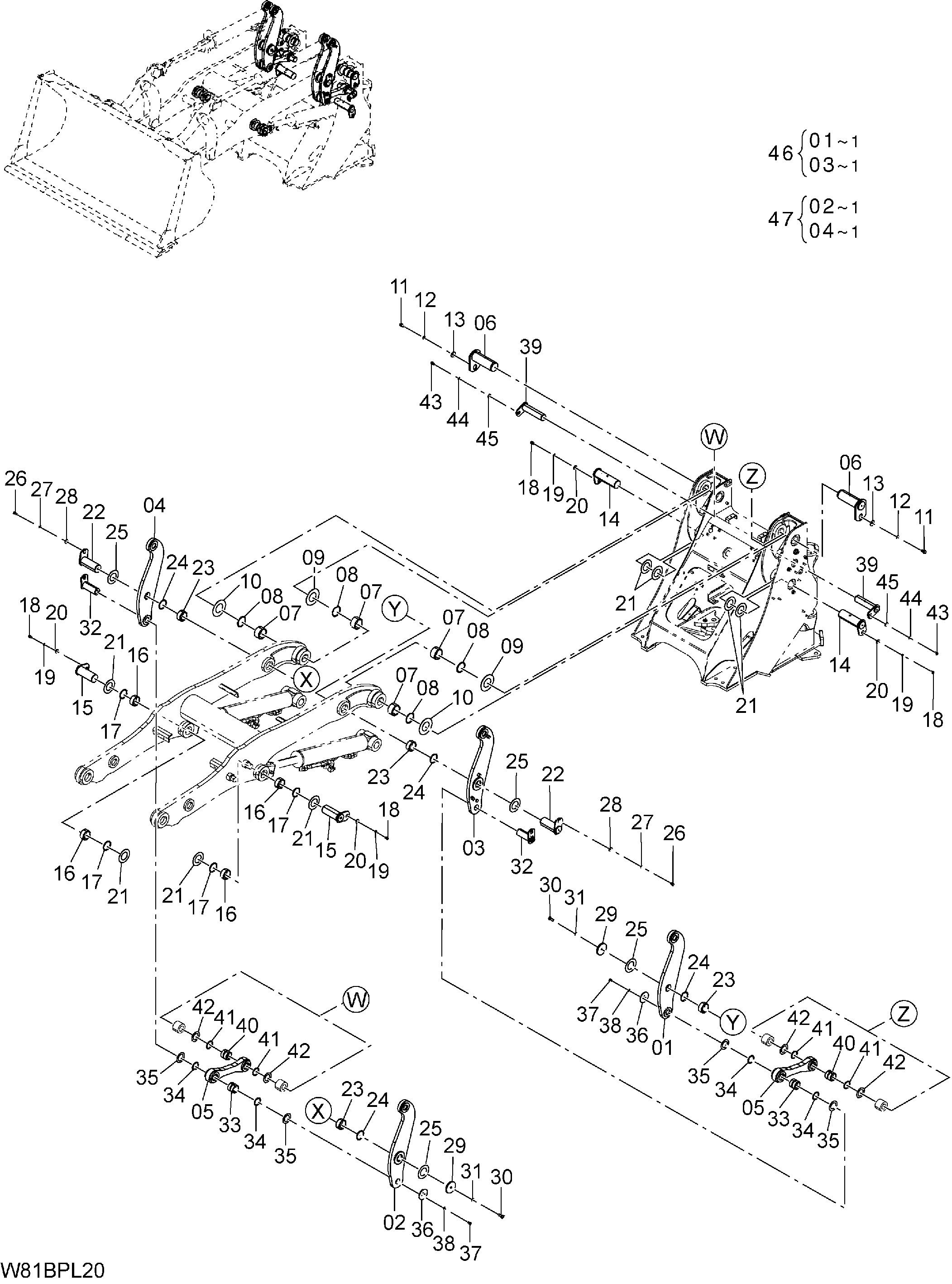

Подъём рукоять(параллел)(2) [HLE, HPE] (PAL) — HITACHI ZW150PL

Заводская схема «Подъём рукоять(параллел)(2) [HLE, HPE] (PAL)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	563F0-50841	Тяга	2
06	263E8-72151	Палец	2
07	HL4642600	Втулка	4
08	56097-75211	Уплотнение пыль	4
09	263G8-72131	Проставка 2.3mm	2
10	263G8-72141	Проставка 1.6mm	2
11	01110-16030	Болт	2
12	02010-00016	Шайба	2
13	26608-72321	Шайба	2
14	563E0-50741	Палец	2
15	263E8-72131	Палец	2
16	HL4642627	Втулка	4
17	26388-72311	Уплотнение пыль	4
18	01116-12025	Болт	4
19	02011-00012	Шайба	4
20	26096-42351	Шайба	4
21	26508-72281	Проставка 2.3mm	8
22	563F0-50991	Палец	2
23	HL4642627	Втулка	4
24	26388-72311	Уплотнение пыль	4
25	26508-72281	Проставка 2.3mm	4
26	01116-12025	Болт	2
27	02011-00012	Шайба	2
28	26096-42351	Шайба	2
29	56440-53782	Пластина	2
30	01116-16040	Болт	2
31	02011-00016	Шайба блокировка	2
32	563F0-51011	Палец	2
33	HL4642627	Втулка	4
34	26388-72311	Уплотнение пыль	4
35	26508-72281	Проставка 1.0mm	4
36	563F0-51031	Пластина	2
37	01116-12025	Болт	6
38	02011-00012	Шайба	6
39	563E0-50741	Палец	2
40	HL4642627	Втулка	4
41	26388-72311	Уплотнение пыль	4
42	26508-72281	Проставка 1.0mm	4
43	01116-12025	Болт	2
44	02011-00012	Шайба	2
45	26096-42351	Шайба	2
46	563E0-51631	Беллкранк комплект LH	1
47	563E0-51641	Беллкранк комплект RH	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
