Реарвиев зеркало [H3E, HEE, HLE, HPE] (BM001) — HITACHI ZW150PL
Заводская схема «Реарвиев зеркало [H3E, HEE, HLE, HPE] (BM001)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

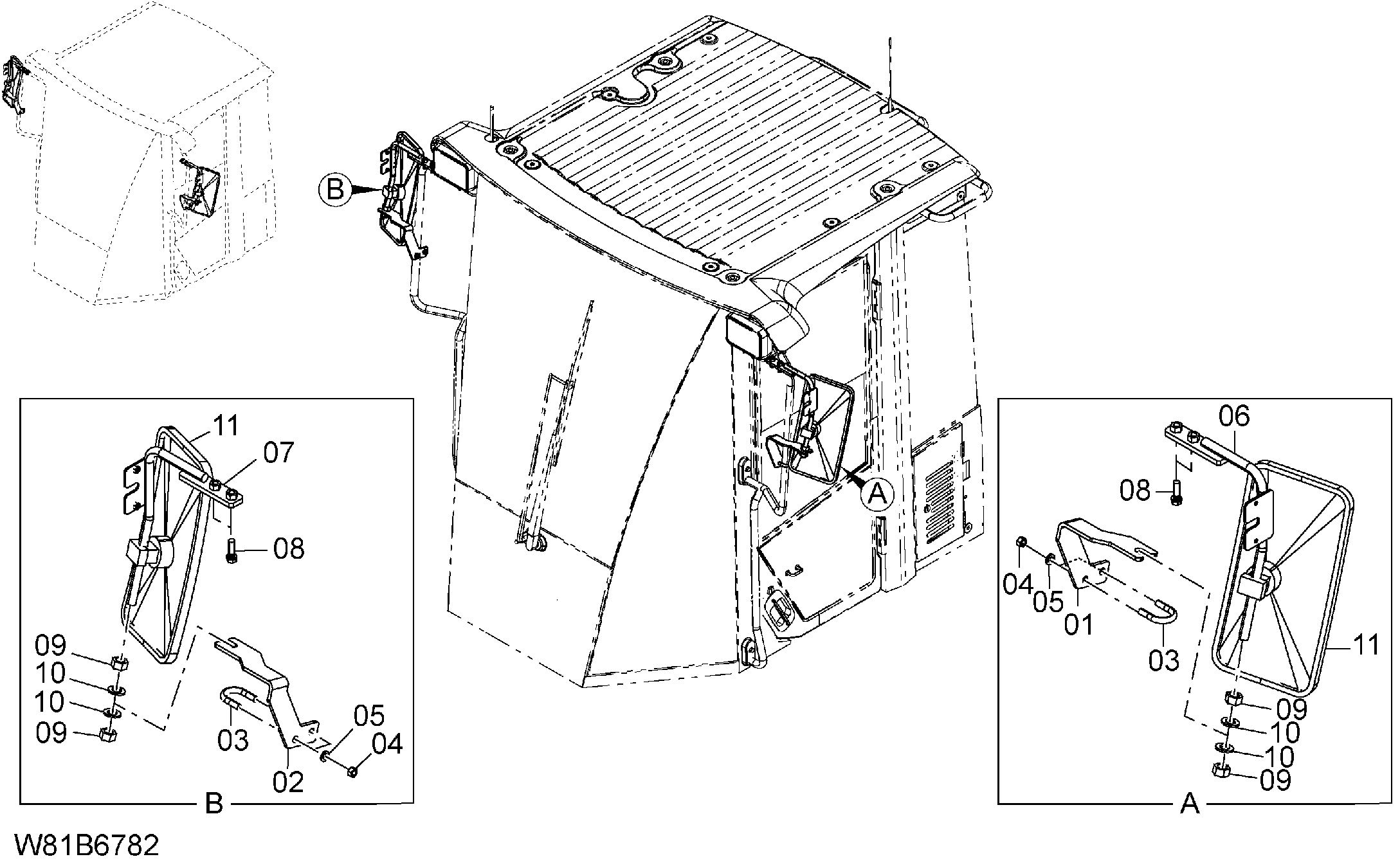

![Схема Реарвиев зеркало [H3E, HEE, HLE, HPE] (BM001) HITACHI ZW150PL](/catalog-drawings/9c/9c3fd3e9-a13b-4e3a-b880-d28733b00880.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-73371 | Пластина | 1 |
| 02 | 263G6-73381 | Пластина | 1 |
| 03 | 26619-12121 | U болт | 2 |
| 04 | 01401-00010 | Гайка | 4 |
| 05 | 02010-00010 | Шайба пружина | 4 |
| 06 | 263G6-70631 | Стойка | 1 |
| 07 | 263G6-70641 | Стойка | 1 |
| 08 | 01183-10035 | Болт | 4 |
| 09 | 01401-00016 | Гайка | 4 |
| 10 | 02000-00016 | Шайба | 4 |
| 11 | HL4483924 | Зеркало | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
