Задний комбинированный фонарь [H3E, HPE] (CLR003) — HITACHI ZW150PL
Заводская схема «Задний комбинированный фонарь [H3E, HPE] (CLR003)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

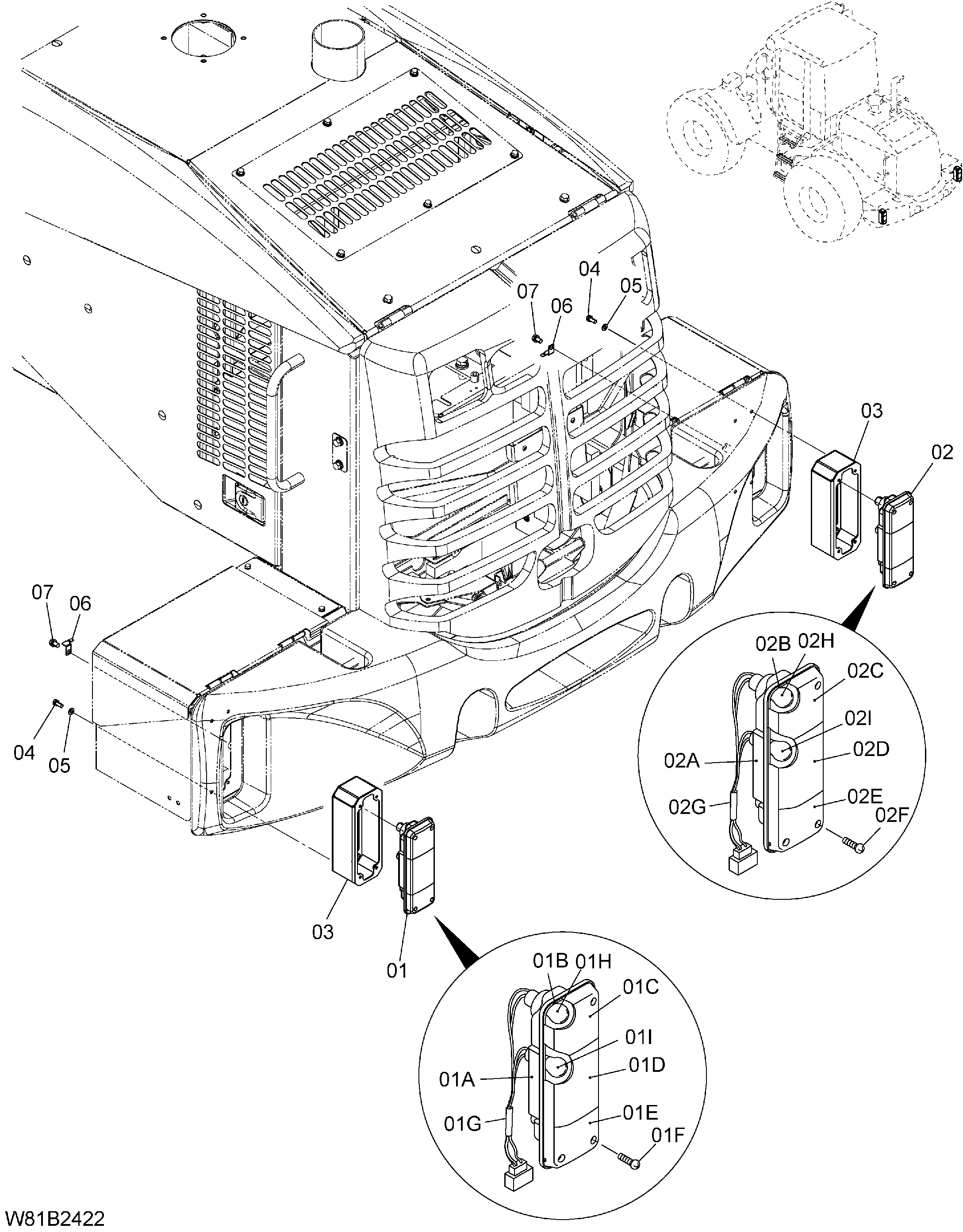

![Схема Задний комбинированный фонарь [H3E, HPE] (CLR003) HITACHI ZW150PL](/catalog-drawings/53/5363739e-c62c-485a-ab08-21e3e63e23e6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4649442 | Задний комб фонарь(LH) | 1 |
| 01C | 26402-47012 | Ленс LH(амбер) | 1 |
| 01D | 26192-47322 | Ленс LH(RED) | 1 |
| 01E | 263F2-47001 | Ленс LH(RED) | 1 |
| 01H | 26192-47351 | Лампа(24V 21W) | 1 |
| 01I | 26192-47361 | Лампа(24V 21/5W) | 1 |
| 02 | HL4649452 | Задний комб фонарь(RH) | 1 |
| 02C | 26402-47042 | Ленс LH(амбер) | 1 |
| 02D | 26192-47332 | Ленс LH(RED) | 1 |
| 02E | 263F2-47011 | Ленс LH(RED) | 1 |
| 02H | 26192-47351 | Лампа(24V 21W) | 1 |
| 02I | 26192-47361 | Лампа(24V 21/5W) | 1 |
| 03 | 263E2-42641 | Кронштейн | 2 |
| 04 | 01183-08020 | Болт | 8 |
| 05 | 02000-00008 | Шайба | 8 |
| 06 | HL4257159 | Кронштейн | 2 |
| 07 | 01183-10016 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
