Рулевое управление трубопроводы(2) — HITACHI ZW150PL

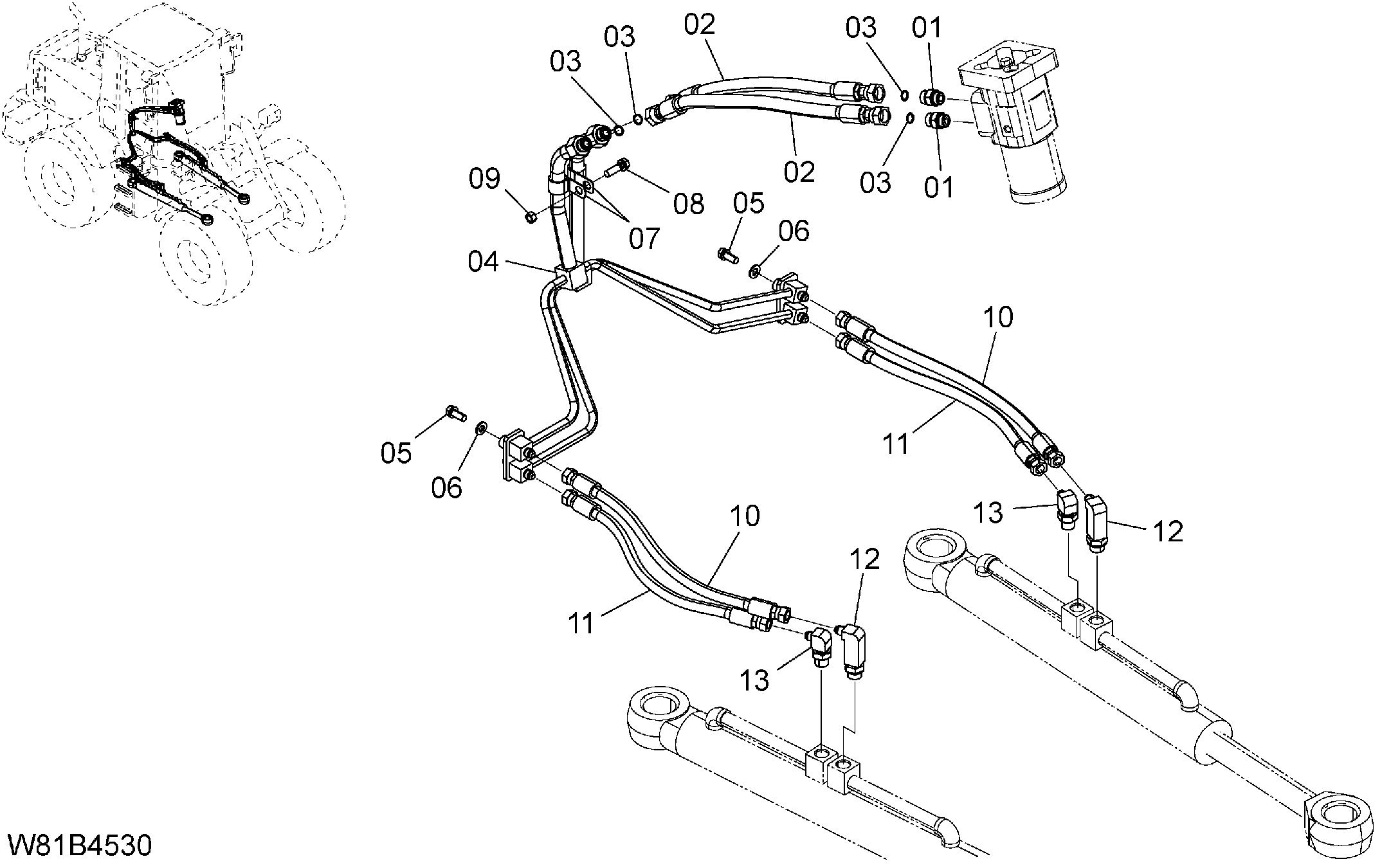

Заводская схема «Рулевое управление трубопроводы(2)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4328871 | Адаптер S | 2 |
| 01A | 16312-52951 | Уплотнительное кольцо | 1 |
| 02 | 263E7-62462 | Шланг | 2 |
| 03 | HL4138938 | Уплотнительное кольцо | 4 |
| 04 | 263E7-62382 | Трубка крестовина | 1 |
| 05 | 01183-10025 | Болт | 2 |
| 06 | 02000-00010 | Шайба | 2 |
| 07 | 263G2-43311 | Хомут | 2 |
| 08 | 01183-10035 | Болт | 1 |
| 09 | 01401-00010 | Гайка | 1 |
| 10 | 263E7-62471 | Шланг | 2 |
| 11 | 263E7-62481 | Шланг | 2 |
| 12 | HL4277651 | Угловой штуцер S | 2 |
| 12A | 03320-00180 | Уплотнительное кольцо | 1 |
| 13 | HLA852343 | Угловой штуцер S | 2 |
| 13A | 03320-00180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
