Диффусед освещение маяк(ксенон тип)(RLY006) — HITACHI ZW150PL

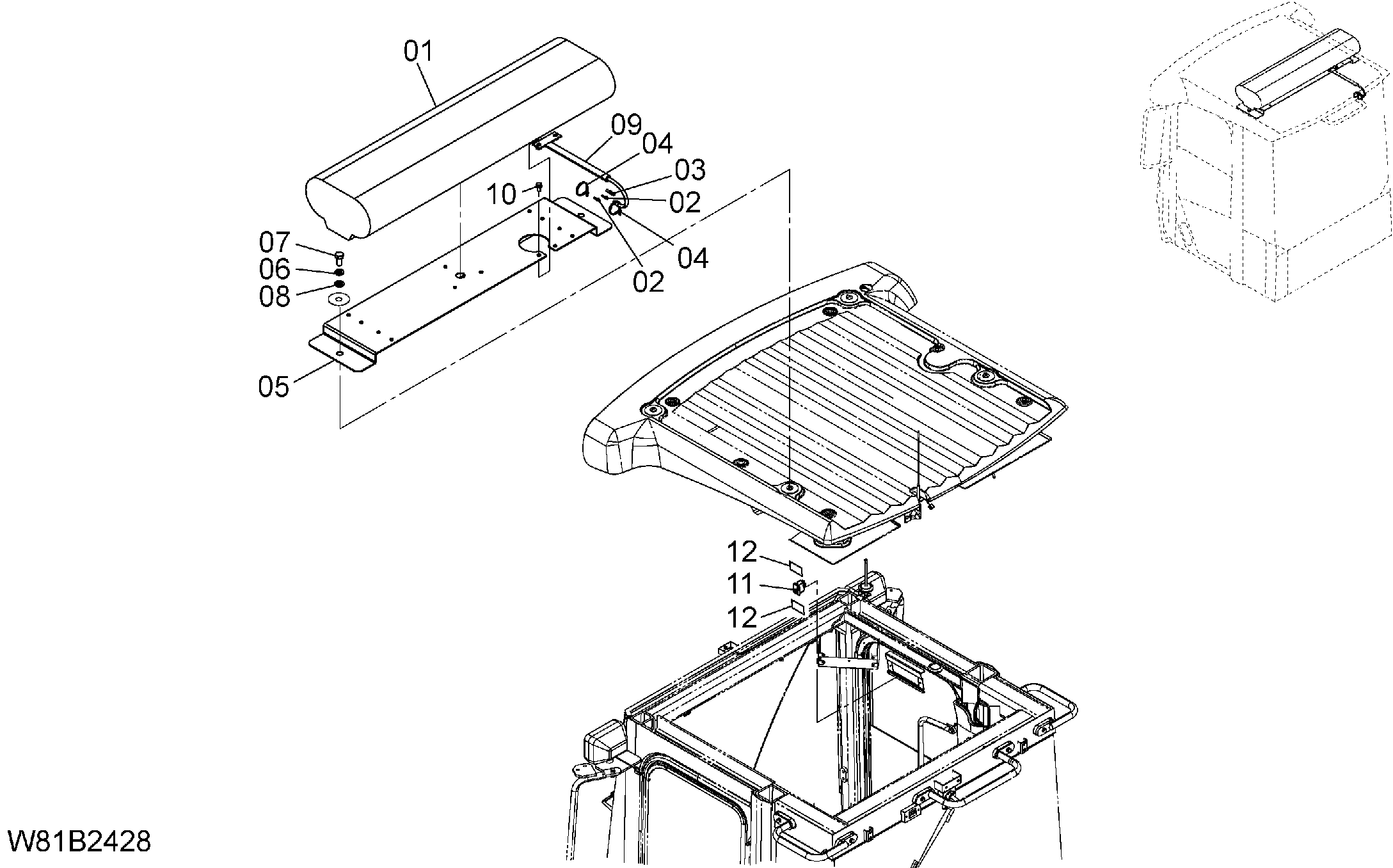

Заводская схема «Диффусед освещение маяк(ксенон тип)(RLY006)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 28562-42511 | Револвинг освещение | 1 |
| 02 | 58490-50931 | Клемма | 2 |
| 03 | 58490-50941 | Клемма | 1 |
| 04 | 04913-11200 | Инсхулокк | 2 |
| 05 | 563G2-40511 | Кронштейн | 1 |
| 06 | 01110-16030 | Болт | 2 |
| 07 | 02010-00016 | Шайба | 2 |
| 08 | 02000-00016 | Шайба | 2 |
| 09 | 563G2-40521 | Трубка | 1 |
| 10 | 01183-10020 | Болт | 2 |
| 11 | 563G2-42041 | Выключатель | 1 |
| 12 | 563G2-43061 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
