Клапан электромагнитный [HLE, HPE] (откв02) — HITACHI ZW150PL
Заводская схема «Клапан электромагнитный [HLE, HPE] (откв02)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

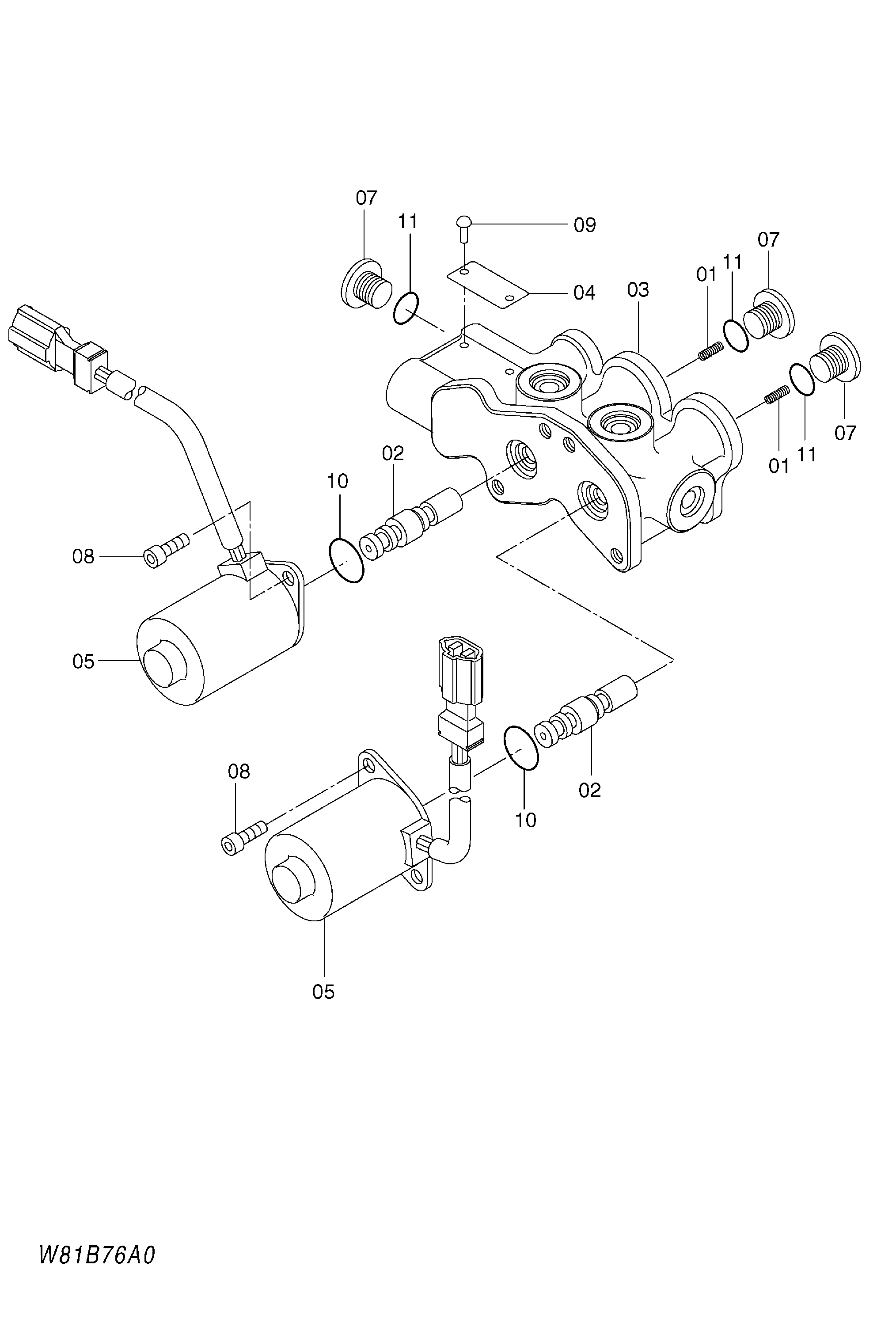

![Схема Клапан электромагнитный [HLE, HPE] (откв02) HITACHI ZW150PL](/catalog-drawings/2c/2c8ffbc2-a2a0-4af3-960e-10456c5fef87.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F7-62201 | Электромагнитный клапан | 1 | |
| 01 | 563F7-67011 | Пружина сжатия | 2 |
| 05 | 563F7-67041 | Соленоид | 2 |
| 07 | 563F7-67021 | Пробка | 3 |
| 08 | 563F7-67031 | Болт с внутренним шестигранником | 4 |
| 10 | 03300-00160 | Уплотнительное кольцо | 2 |
| 11 | 03320-00010 | Уплотнительное кольцо | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
