Головка освещение [HLE] (CLF001) — HITACHI ZW150PL

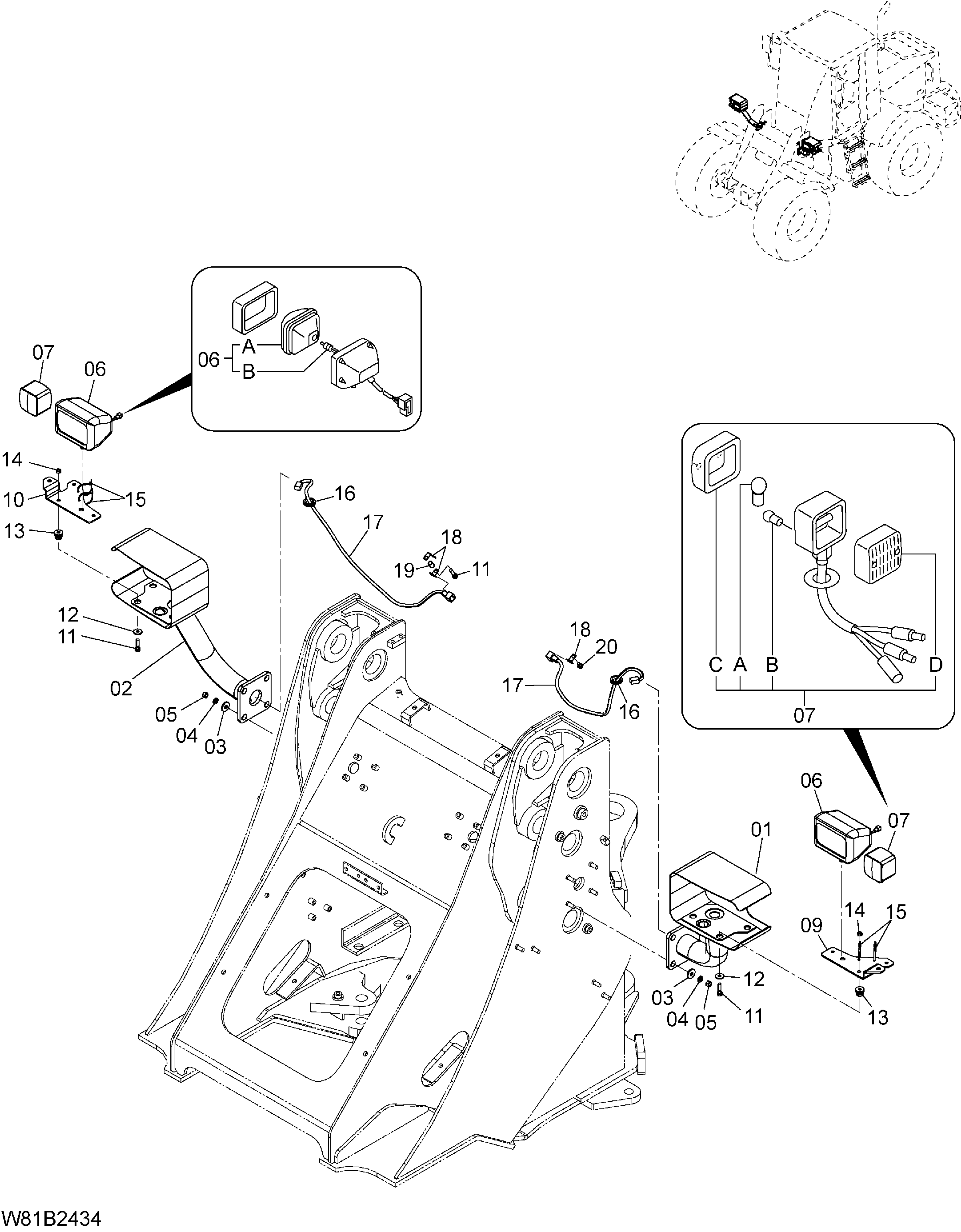

Заводская схема «Головка освещение [HLE] (CLF001)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Головка освещение [HLE] (CLF001) HITACHI ZW150PL](/catalog-drawings/96/968ec363-43b6-4b57-8e6b-9c5e85789b50.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E2-42691 | Кронштейн освещение(LH) | 1 |
| 02 | 263E2-42701 | Кронштейн освещение(RH) | 1 |
| 03 | 26096-42351 | Шайба | 8 |
| 04 | 02010-00012 | Шайба | 8 |
| 05 | 01401-00012 | Гайка | 8 |
| 06 | HL4436232 | Головка фонарь | 2 |
| 06A | 26482-47011 | Фонарь блок | 1 |
| 06B | 26482-47001 | Лампа(24V 75/70W) | 1 |
| 07 | 26402-42432 | Комбинированный фонарь | 2 |
| 07A | 26402-47291 | Лампа(24V 25W) | 1 |
| 07B | 26402-47301 | Лампа(24V 5W) | 1 |
| 07C | 26192-47401 | Ленс(передний) | 1 |
| 07D | 26192-47411 | Ленс(задний) | 1 |
| 09 | 263E2-42711 | Кронштейн(LH) | 1 |
| 10 | 263E2-42721 | Кронштейн(RH) | 1 |
| 11 | 01183-10040 | Болт | 7 |
| 12 | 26606-52721 | Шайба | 6 |
| 13 | 26407-32001 | Резиновый крепление | 6 |
| 14 | 01401-00010 | Гайка | 6 |
| 15 | 04913-11200 | Инсхулокк | 4 |
| 16 | 21471-24411 | Уплотнительная втулка | 2 |
| 17 | 263F2-42071 | Жгут проводов освещение | 2 |
| 18 | HL4257159 | Кронштейн | 3 |
| 19 | 263G2-12301 | Трубка | 1 |
| 20 | 01183-10016 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
