Электрооборудование(трансмиссия) — HITACHI ZW150PL

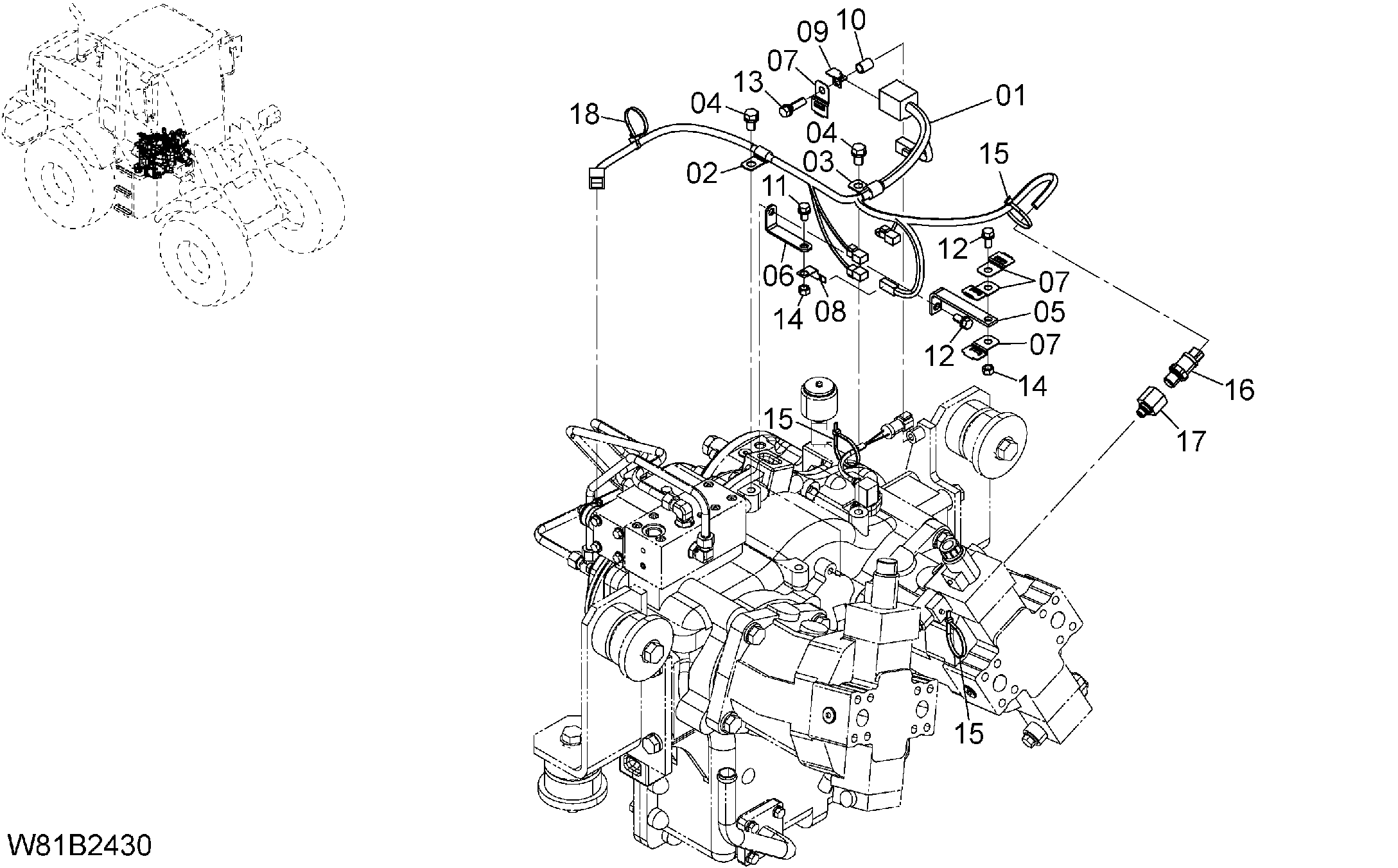

Заводская схема «Электрооборудование(трансмиссия)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E2-42041 | Провод жгут проводов(T/M) | 1 |
| 02 | 263G2-43241 | Хомут | 1 |
| 03 | 263G2-43261 | Хомут | 1 |
| 04 | 01183-12020 | Болт | 2 |
| 05 | 26826-72021 | Кронштейн | 1 |
| 06 | 26612-42081 | Кронштейн | 1 |
| 07 | 263G2-44731 | Кронштейн | 4 |
| 08 | HL4257159 | Кронштейн | 1 |
| 09 | HL4418301 | Кронштейн | 1 |
| 10 | 263G2-12301 | Трубка | 1 |
| 11 | 01183-10016 | Болт | 1 |
| 12 | 01183-10020 | Болт | 2 |
| 13 | 01183-10035 | Болт | 1 |
| 14 | 01401-00010 | Гайка | 2 |
| 15 | 04913-11200 | Инсхулокк | 3 |
| 16 | HL4436271 | Выключатель прес | 1 |
| 16A | HL4365826 | 0 Кольцо | 1 |
| 17 | 263E2-42411 | Адаптер | 1 |
| 18 | HL4441695 | Зажим лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
