Смазка трубопроводы(1) [HLE, HPE] — HITACHI ZW150PL

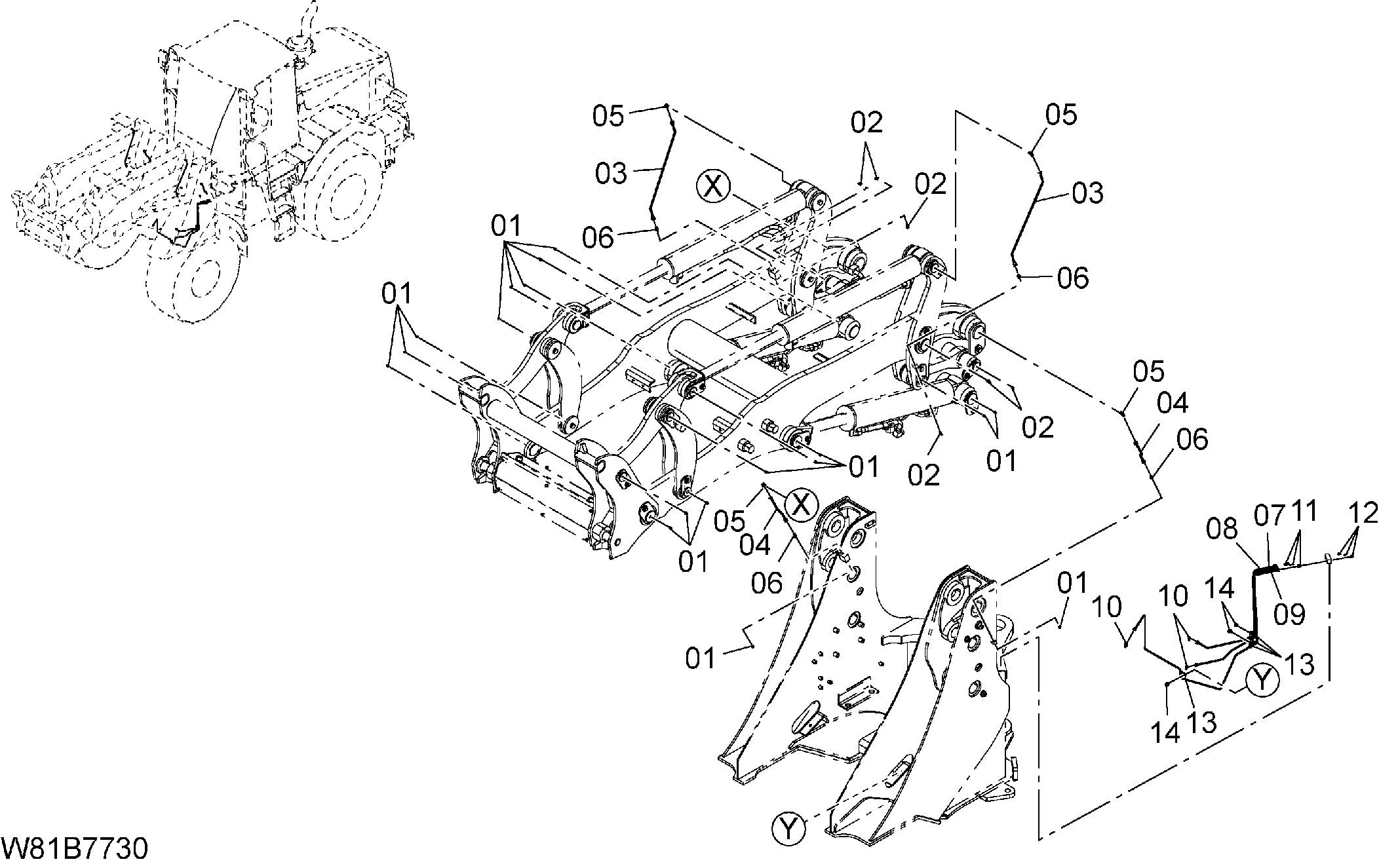

Заводская схема «Смазка трубопроводы(1) [HLE, HPE]» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Смазка трубопроводы(1) [HLE, HPE] HITACHI ZW150PL](/catalog-drawings/6f/6f6dafa3-aec6-47d2-a76e-a6ce7275cc1b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 04901-00100 | Смазка штуцер | 18 |
| 02 | 04901-00160 | Смазка штуцер | 6 |
| 03 | 563F7-72011 | Трубка смазка | 2 |
| 04 | 263G7-70011 | Трубка смазка | 2 |
| 05 | 26605-42191 | Угловой штуцер фларе | 4 |
| 06 | 26435-42201 | Фларе разъём | 4 |
| 07 | 263E7-72021 | Трубка смазка | 1 |
| 08 | 263E7-72032 | Трубка смазка | 1 |
| 09 | 263E7-72041 | Трубка смазка | 1 |
| 10 | 26269-12161 | Разъём | 3 |
| 11 | 26269-12151 | Разъём | 3 |
| 12 | 04901-00100 | Смазка штуцер | 3 |
| 13 | 263G2-43211 | Хомут | 4 |
| 14 | 01183-10016 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
