Каталог запчастей HITACHI
Задний консоль — HITACHI ZW150PL

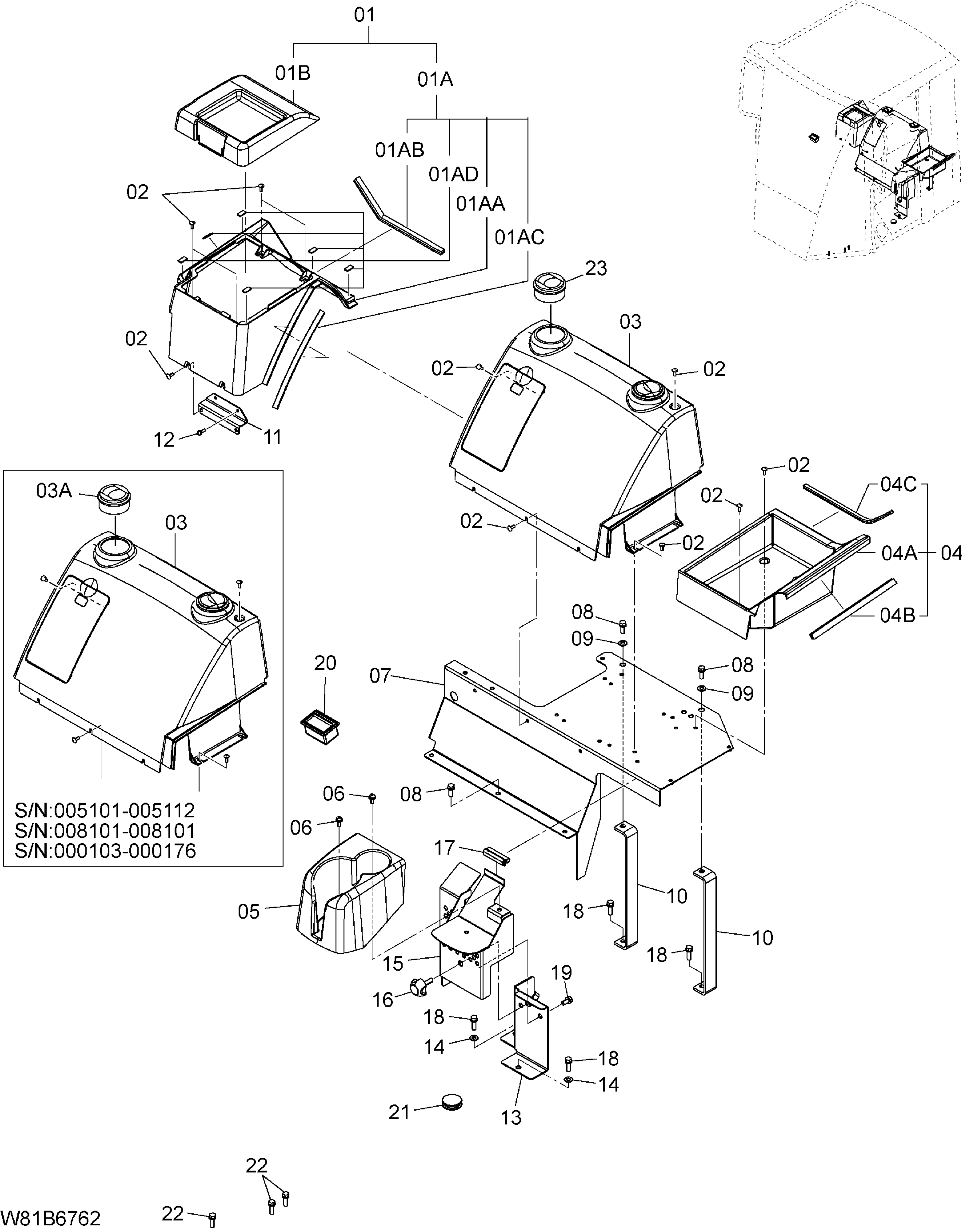

Заводская схема «Задний консоль» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-70322 замена: 263G6-70323 | Крышка | 1 |
| 01 | 263G6-70323 | Крышка | 1 |
| 01A | 263G6-70751 замена: 263G6-70752 | Крышка | 1 |
| 01A | 263G6-70752 | Крышка | 1 |
| 01AA | 263G6-72351 замена: 263G6-72352 | Крышка | 1 |
| 01AA | 263G6-72352 | Крышка | 1 |
| 01AB | 263G6-73741 | Веатхер стрип | 1 |
| 01AC | 263G6-73891 | Лист | 1 |
| 01AD | 263G6-73901 | Резиновая прокладка | 6 |
| 01B | 263G6-72362 замена: 263G6-72363 | Крышка | 1 |
| 01B | 263G6-72363 | Крышка | 1 |
| 02 | 263G4-12121 | Винт | 18 |
| 03 | 263G6-70402 замена: 263G6-70331 | Задний крышка | 1 |
| 03 | 263G6-70331 | Задний крышка | 1 |
| 03A | HL4619904 | Лоувер | 2 |
| 04 | 263G6-70781 | Крышка лункх короб | 1 |
| 04A | 263G6-72431 | Крышка | 1 |
| 04B | 263G6-73721 | Веатхер стрип | 1 |
| 04C | 263G6-73741 | Веатхер стрип | 1 |
| 05 | 263G6-72391 | Крышка дринк держатель | 1 |
| 06 | 01033-08020 | Винт | 2 |
| 07 | 263E6-72131 | Крышка | 1 |
| 08 | 01183-10025 | Болт | 5 |
| 09 | 02000-00010 | Шайба | 2 |
| 10 | 263G6-70351 | Кронштейн | 2 |
| 11 | 263G6-70371 | Кронштейн | 1 |
| 12 | 01033-06020 | Винт | 2 |
| 13 | 263G6-70701 | Кронштейн | 1 |
| 14 | 02000-00010 | Шайба | 2 |
| 15 | 263G6-70711 | Кронштейн | 1 |
| 16 | 263G6-73651 | Ручка | 1 |
| 17 | 26606-43371 | Веатхер стрип | 1 |
| 18 | 01183-10030 | Болт | 4 |
| 19 | 01183-10020 | Болт | 2 |
| 20 | HL4415024 | Асхтрай | 1 |
| 21 | HL4288445 | Уплотнительная втулка | 1 |
| 22 | 01183-10030 | Болт | 3 |
| 23 | HL4619904 замена: HL4693195 | Лоувер | 2 |
| 23 | HL4693195 | Лоувер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
