Консоль(правый) — HITACHI ZW150PL

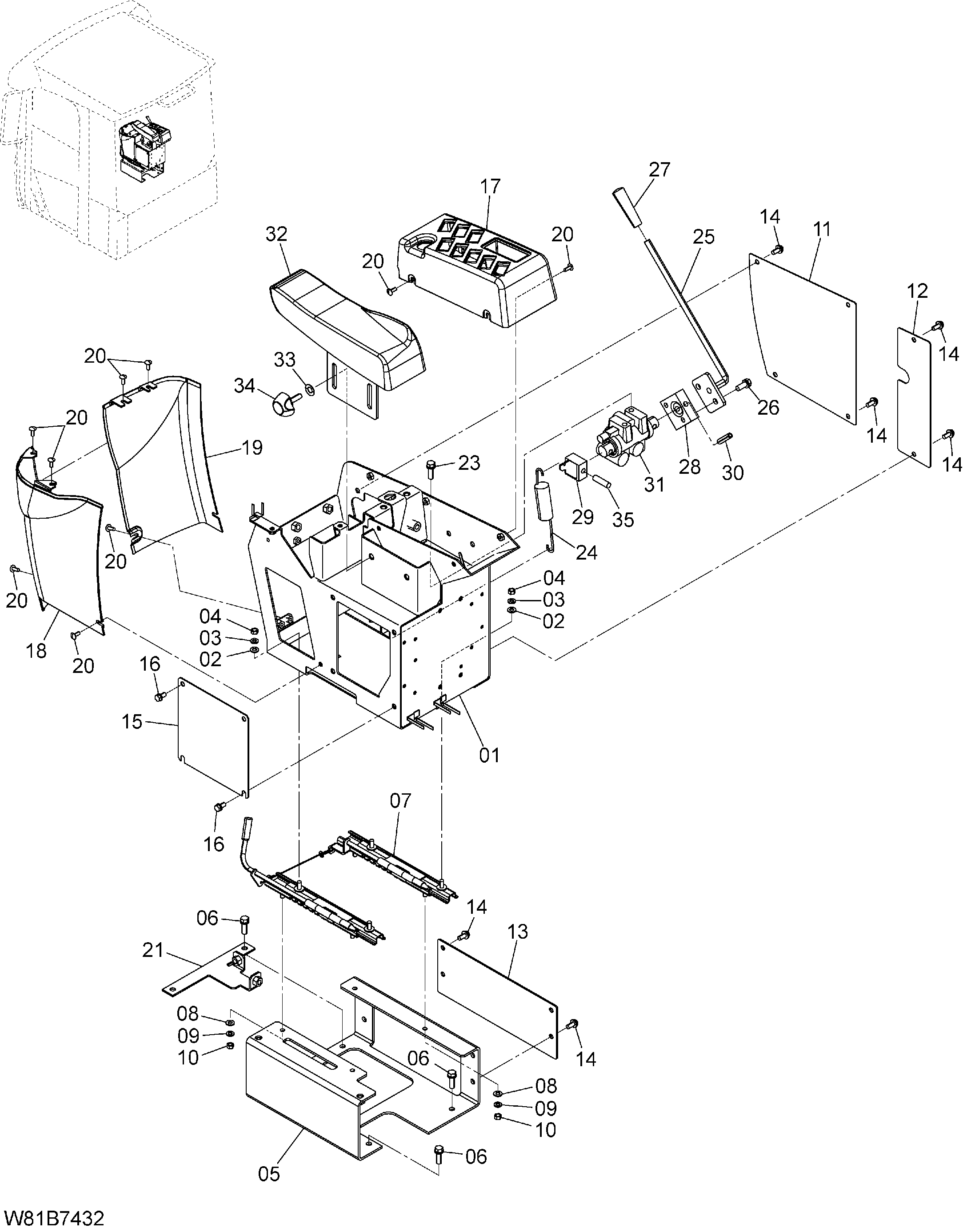

Заводская схема «Консоль(правый)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-40551 | Короб в сборе | 1 |
| 02 | 02000-00008 | Шайба | 4 |
| 03 | 02010-00008 | Шайба | 4 |
| 04 | 01400-00008 | Гайка | 4 |
| 05 | 263G7-40201 | Стойка | 1 |
| 06 | 01183-10030 | Болт | 4 |
| 07 | 263G7-42932 | Ползун | 1 |
| 08 | 02000-00008 | Шайба | 4 |
| 09 | 02010-00008 | Шайба | 4 |
| 10 | 01400-00008 | Гайка | 4 |
| 11 | 263G7-43301 | Крышка | 1 |
| 12 | 263G7-43311 | Крышка | 1 |
| 13 | 263G7-43321 | Крышка | 1 |
| 14 | 01033-08020 | Винт | 10 |
| 15 | 263G7-43331 | Крышка | 1 |
| 16 | 01183-08016 | Болт | 4 |
| 17 | 263G7-43201 | Крышка | 1 |
| 18 | 263G7-43211 | Крышка | 1 |
| 19 | 263G7-43221 | Крышка | 1 |
| 20 | 263G4-12121 | Винт | 12 |
| 21 | 263G7-40401 | Кронштейн | 1 |
| 23 | 01183-10030 | Болт | 2 |
| 24 | HL4189184 | Пружина | 1 |
| 25 | 263G7-40221 | Рычаг | 1 |
| 26 | 01183-10025 | Болт | 2 |
| 27 | HL4363754 | Рукоятка | 1 |
| 28 | 263G7-43361 | Блок | 1 |
| 29 | 263G7-40232 | Блок | 1 |
| 30 | 02270-10045 | Пружина палец | 1 |
| 31 | 263G7-32041 | Клапан блокировка | 1 |
| 32 | 263G7-40251 замена: 263G7-42331 | Рукоять опора | 1 |
| 32 | 263G7-42331 | Рукоять опора | 1 |
| 33 | 263G7-43191 | Конед дисковый пружина | 2 |
| 34 | 263G6-73651 | Ручка | 2 |
| 35 | 02270-10035 | Пружина палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
