Электрооборудование(задний)(1) — HITACHI ZW150PL

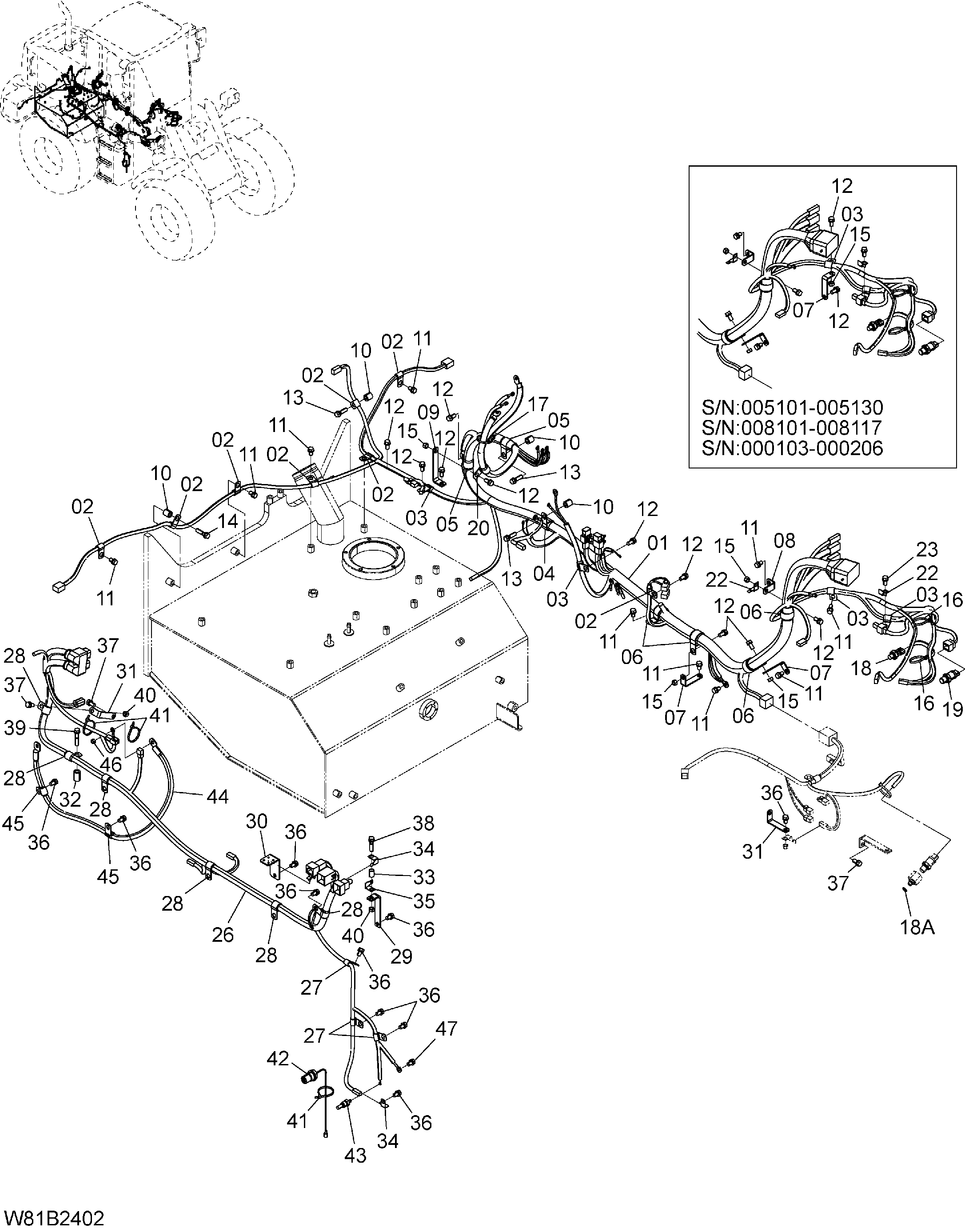

Заводская схема «Электрооборудование(задний)(1)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E2-42002 | Провод жгут проводов | 1 |
| 02 | 263G2-43241 | Хомут | 8 |
| 03 | 263G2-43261 | Хомут | 4 |
| 04 | 263G2-43331 | Хомут | 1 |
| 05 | 263G2-43321 | Хомут | 2 |
| 06 | 263G2-43341 | Хомут | 4 |
| 07 | 26612-42081 | Кронштейн | 3 |
| 07 | 26612-42081 | Кронштейн | 2 |
| 08 | 263J2-22181 | Кронштейн | 1 |
| 09 | 26826-72021 | Кронштейн | 1 |
| 10 | 26555-42141 | Втулка | 4 |
| 11 | 01183-10016 | Болт | 9 |
| 11 | 01183-10016 | Болт | 10 |
| 12 | 01183-10020 | Болт | 12 |
| 12 | 01183-10020 | Болт | 10 |
| 13 | 01183-10035 | Болт | 3 |
| 14 | 01183-10040 | Болт | 1 |
| 15 | 01401-00010 | Гайка | 5 |
| 15 | 01401-00010 | Гайка | 4 |
| 16 | HL4441695 | Зажим лента | 2 |
| 17 | 04913-11200 | Инсхулокк | 1 |
| 18 | HL4436535 | Датчик прес | 1 |
| 18A | 03320-00110 | 0 Кольцо | 1 |
| 19 | HL4436271 | Выключатель прес | 1 |
| 19A | HL4365826 | 0 Кольцо | 1 |
| 20 | 263G2-43291 | Хомут | 1 |
| 22 | HL4257159 | Кронштейн | 2 |
| 23 | 01183-10025 | Болт | 1 |
| 26 | 263E2-42012 | Провод жгут проводов | 1 |
| 26 | 263E2-42013 | Провод жгут проводов | 1 |
| 27 | 263G2-43241 | Хомут | 3 |
| 28 | 263G2-43291 | Хомут | 6 |
| 29 | 26826-72021 | Кронштейн | 1 |
| 30 | 263E2-42531 | Кронштейн | 1 |
| 31 | 26612-42081 | Кронштейн | 1 |
| 32 | 26756-75841 | Втулка | 1 |
| 33 | 263G2-12301 | Трубка | 1 |
| 34 | HL4257159 | Кронштейн | 2 |
| 35 | HL4418301 | Кронштейн | 1 |
| 36 | 01183-10016 | Болт | 9 |
| 37 | 01183-10020 | Болт | 2 |
| 38 | 01183-10040 | Болт | 1 |
| 39 | 01183-10050 | Болт | 1 |
| 40 | 01401-00010 | Гайка | 2 |
| 41 | 04913-11200 | Инсхулокк | 3 |
| 42 | HL4259787 | Выключатель уровень | 1 |
| 43 | HL4436537 | Датчик термостатический | 1 |
| 44 | 263E2-42621 | Трос аккумулятор | 1 |
| 45 | 263G2-43261 | Хомут | 2 |
| 46 | 01400-00008 | Гайка | 1 |
| 47 | 01183-10016 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
