Коккпит — HITACHI ZW150PL

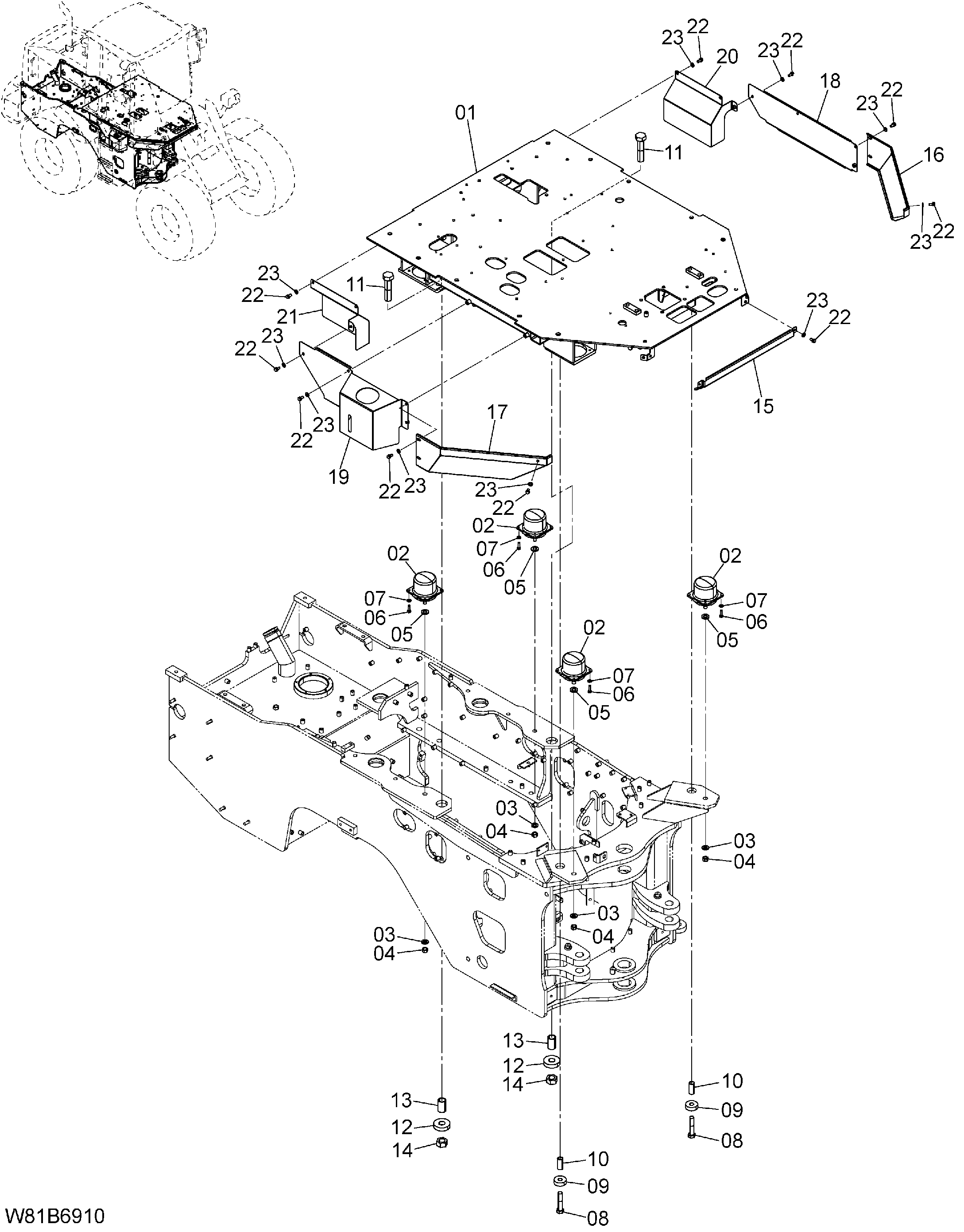

Заводская схема «Коккпит» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E6-90061 | Коккпит | 1 |
| 02 | 263E6-92221 | Резиновый крепление | 4 |
| 03 | 190A3-02051 | Шайба | 4 |
| 04 | 01401-10016 | Гайка | 4 |
| 05 | 26063-02131 | Шайба | 4 |
| 06 | 01116-10030 | Болт | 16 |
| 07 | 02011-00010 | Шайба | 16 |
| 08 | 01116-20100 | Болт | 2 |
| 09 | 26756-92281 | Пластина | 2 |
| 10 | 26756-92291 | Проставка | 2 |
| 11 | 01116-30130 | Болт | 2 |
| 12 | 26756-92271 | Пластина | 2 |
| 13 | 26756-92301 | Проставка | 2 |
| 14 | 01401-10030 | Гайка | 2 |
| 15 | 263G6-92401 | Крышка | 1 |
| 16 | 263E6-52271 | Крышка LH | 1 |
| 17 | 263E6-52281 | Крышка RH | 1 |
| 18 | 263E6-52791 | Крышка | 1 |
| 19 | 263E6-52801 | Крышка | 1 |
| 20 | 263E6-52311 | Крышка LH | 1 |
| 21 | 263E6-52321 | Крышка RH | 1 |
| 22 | 01183-10020 | Болт и шайба | 16 |
| 23 | 02000-00010 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
