Двигатель детали — HITACHI ZW150PL

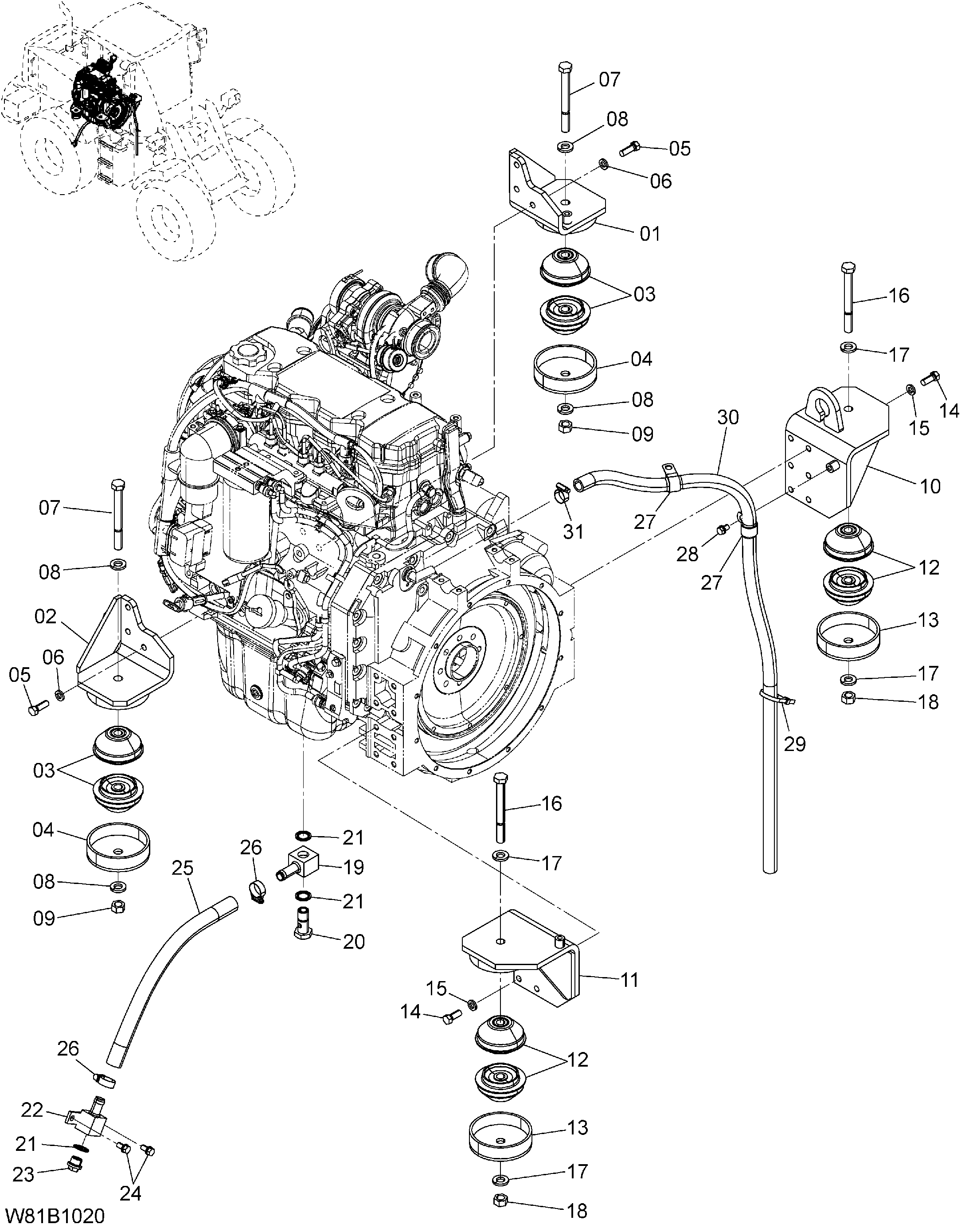

Заводская схема «Двигатель детали» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E1-02061 | Кронштейн(LH) | 1 |
| 02 | 263E1-02071 | Кронштейн(RH) | 1 |
| 03 | 263E1-02111 | Резиновый крепление | 4 |
| 04 | 263E1-02101 | Ограничитель | 2 |
| 05 | 01116-12035 | Болт | 6 |
| 06 | 02011-00012 | Шайба | 6 |
| 07 | 01116-16150 | Болт | 2 |
| 08 | 190A3-02051 | Шайба | 4 |
| 09 | 01401-50016 | Гайка | 2 |
| 10 | 263E1-02081 | Кронштейн(LH) | 1 |
| 11 | 263E1-02091 | Кронштейн(RH) | 1 |
| 12 | 263E1-02111 | Резиновый крепление | 4 |
| 13 | 263E1-02101 | Ограничитель | 2 |
| 14 | 01116-12030 | Болт | 12 |
| 15 | 02011-00012 | Шайба | 12 |
| 16 | 01116-16150 | Болт | 2 |
| 17 | 190A3-02051 | Шайба | 4 |
| 18 | 01401-50016 | Гайка | 2 |
| 19 | 263E1-02001 | Соединение проушина | 1 |
| 20 | 263E1-02011 | Болт проушина | 1 |
| 21 | 263F1-02071 | Манжета | 3 |
| 22 | 263E1-02121 | Адаптер | 1 |
| 23 | 263F1-02101 | Пробка | 1 |
| 24 | 01183-10020 | Болт | 2 |
| 25 | 263E1-02131 | Шланг | 1 |
| 26 | 24067-62281 | Зажим | 2 |
| 27 | 263G2-43331 | Хомут | 2 |
| 28 | 01183-10016 | Болт | 1 |
| 29 | 04913-11200 | Инсхулокк | 1 |
| 30 | 263E1-02151 | Шланг | 1 |
| 31 | 263F1-02121 | Хомут шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
