Основные гидролинии(для 4-золотник) [HLE, HPE] (AP4) — HITACHI ZW150PL
Заводская схема «Основные гидролинии(для 4-золотник) [HLE, HPE] (AP4)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

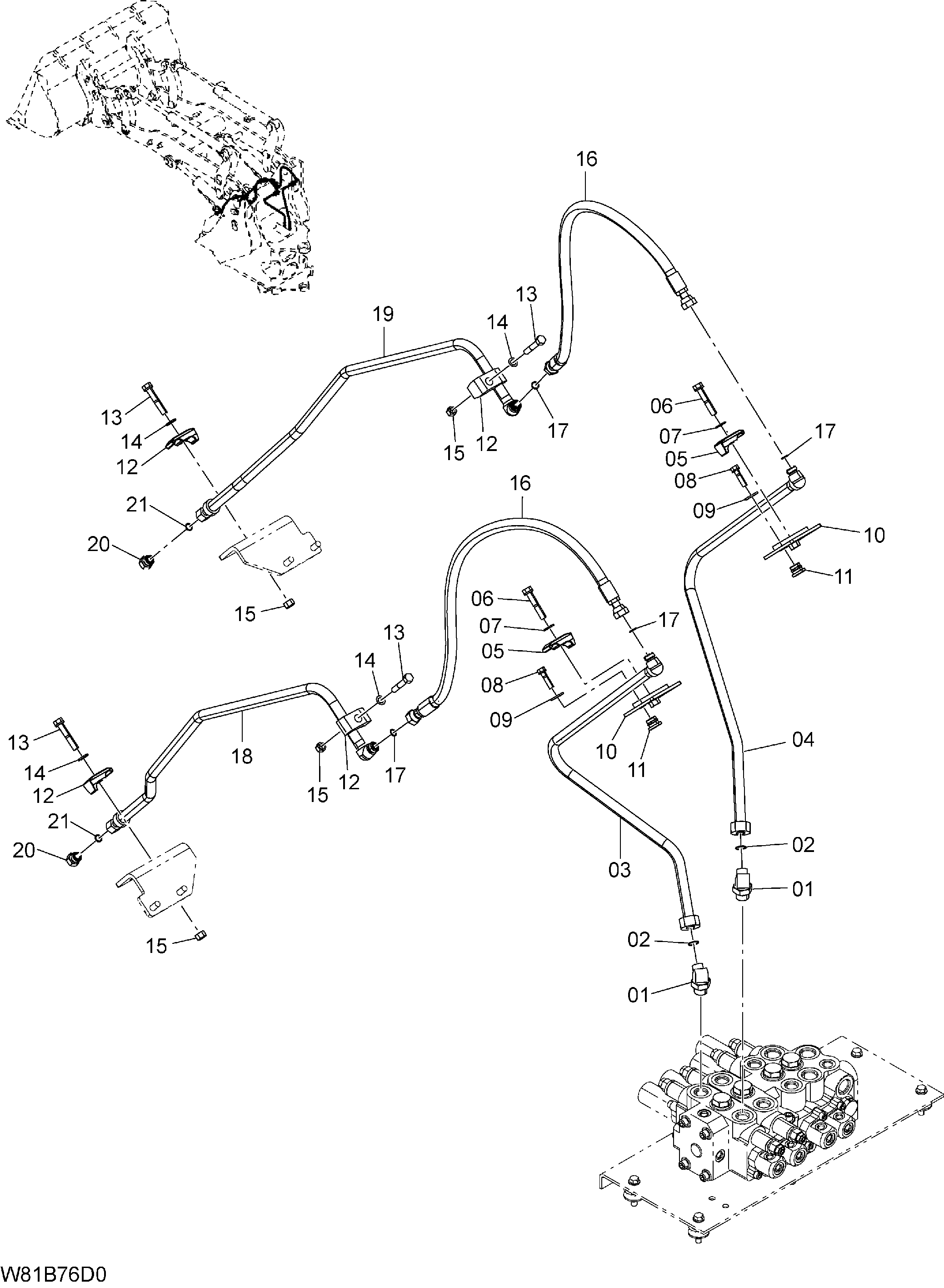

![Схема Основные гидролинии(для 4-золотник) [HLE, HPE] (AP4) HITACHI ZW150PL](/catalog-drawings/86/86528f4f-9ff4-4d72-b34d-e26ccc3e1816.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853266 | Адаптер S | 2 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | HL4187308 | Уплотнительное кольцо | 2 |
| 03 | 563E7-62451 | Трубка | 1 |
| 04 | 563E7-62441 | Трубка | 1 |
| 05 | HL4190125 | Хомут | 2 |
| 06 | 01183-12065 | Болт | 2 |
| 07 | 02000-00012 | Шайба | 2 |
| 08 | 01183-10040 | Болт | 4 |
| 09 | 26606-52721 | Шайба | 4 |
| 10 | 563F7-62051 | Кронштейн | 2 |
| 11 | 26407-32001 | Резиновый крепление | 4 |
| 12 | HL4190125 | Хомут | 4 |
| 13 | 01183-12065 | Болт | 4 |
| 14 | 02000-00012 | Шайба | 4 |
| 15 | 01401-00012 | Гайка | 4 |
| 16 | 563F7-62471 | Шланг | 2 |
| 17 | HL4138938 | Уплотнительное кольцо | 4 |
| 18 | 563E7-62231 | Трубка(LH) | 1 |
| 19 | 563E7-62241 | Трубка(RH) | 1 |
| 20 | HL4209822 | Пробка | 2 |
| 21 | HL4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
