Гидромотор (HST) — HITACHI ZW150PL

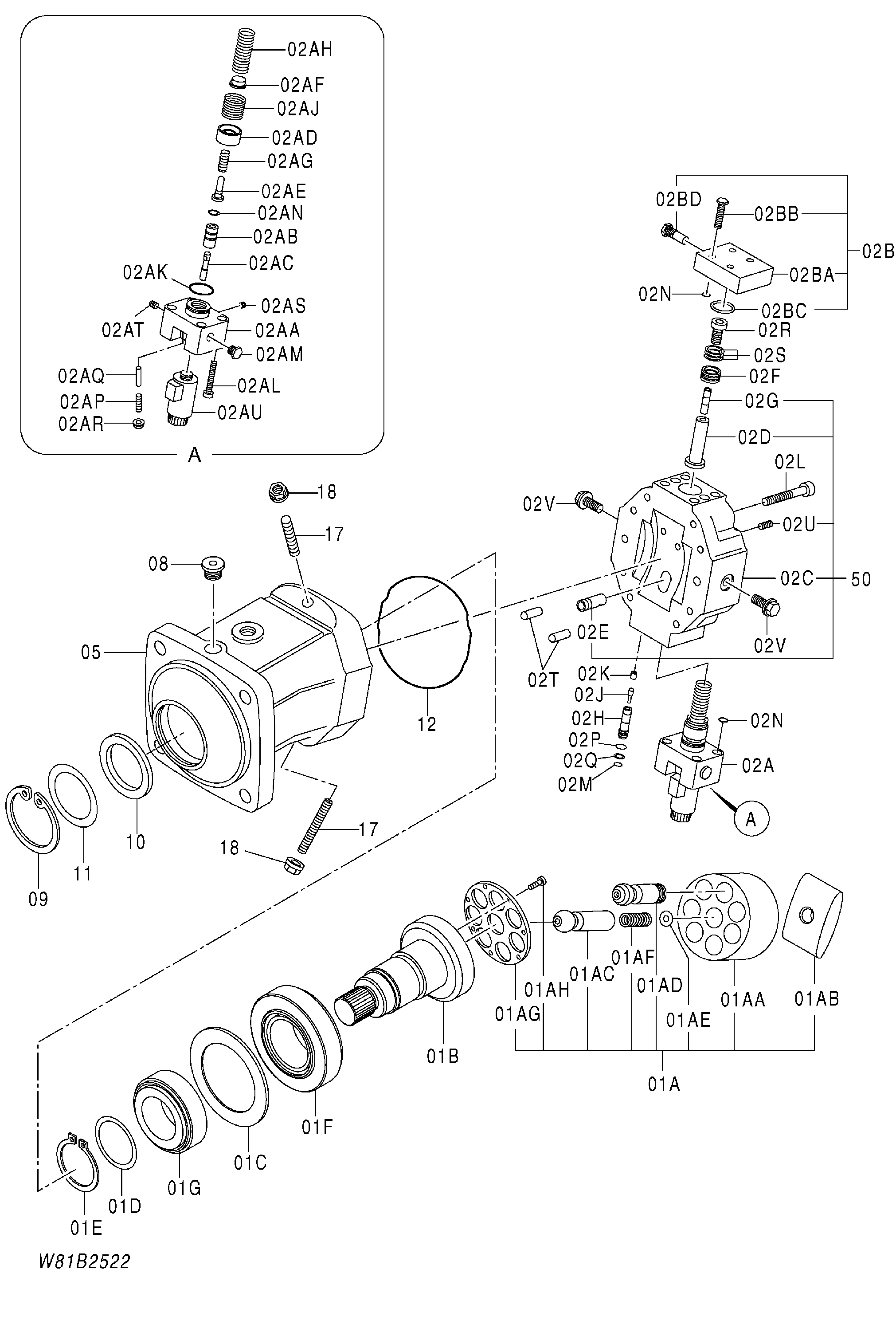

Заводская схема «Гидромотор (HST)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263E2-52021 | Гидромотор(HST) | 1 | |
| 01 | 263E2-57481 | Поворотный группа | 1 |
| 01A | 263E2-57521 | Поворотный группа | 1 |
| 01AA | 263E2-57661 | Блок гидроцилиндр | 1 |
| 01AB | 263E2-57671 | Пластина управление | 1 |
| 01AC | 263E2-57681 | Палец центральный | 1 |
| 01AD | 263E2-57691 | Поршень | 7 |
| 01AE | 305255-11180 | Регулировочная шайба | 1 |
| 01AE | 305255-11190 | Регулировочная шайба | 1 |
| 01AE | 305255-11210 | Регулировочная шайба | 1 |
| 01AE | 305255-11220 | Регулировочная шайба | 1 |
| 01AE | 305255-11230 | Регулировочная шайба | 1 |
| 01AE | 305255-11240 | Регулировочная шайба | 1 |
| 01AF | 305255-11250 | Пружина | 1 |
| 01AG | 263E2-57771 | Пластина | 1 |
| 01AH | 263E2-57781 | Винт | 7 |
| 01B | 263E2-57531 | Вал | 1 |
| 01C | 263E2-57541 | Регулировочная шайба | 1 |
| 01D | 263E2-57551 | Пластина баккуп | 1 |
| 01D | 263E2-57561 | Пластина баккуп | 1 |
| 01D | 263E2-57571 | Пластина баккуп | 1 |
| 01D | 263E2-57581 | Пластина баккуп | 1 |
| 01D | 263E2-57591 | Пластина баккуп | 1 |
| 01D | 263E2-57601 | Пластина баккуп | 1 |
| 01D | 263E2-57611 | Пластина баккуп | 1 |
| 01D | 263E2-57621 | Пластина баккуп | 1 |
| 01E | 02100-00070 | Кольцо стопорный | 1 |
| 01F | 263E2-57641 | Подшипник | 1 |
| 01G | 263E2-57651 | Подшипник | 1 |
| 02 | 263E2-57491 | Управление | 1 |
| 02A | 263E2-57791 | Управление детали | 1 |
| 02AA | 263E2-57911 | Корпус управление | 1 |
| 02AB | 305255-12130 | Втулка | 1 |
| 02AC | 263E2-57321 | Золотник | 1 |
| 02AD | 26392-58031 | Седло пружины | 1 |
| 02AE | 305255-12160 | Седло пружины | 1 |
| 02AF | 305255-12170 | Седло пружины | 1 |
| 02AG | 263E2-57351 | Пружина | 1 |
| 02AH | 263E2-57931 | Пружина | 1 |
| 02AJ | 26392-58061 | Пружина | 1 |
| 02AK | 26392-58171 | Уплотнительное кольцо | 1 |
| 02AL | 26392-58101 | Болт | 4 |
| 02AM | 302256-12190 | Пробка | 1 |
| 02AN | 26392-58121 | Кольцо стопорный | 1 |
| 02AP | 26392-58131 | Винт | 1 |
| 02AQ | 305255-12280 | Палец | 1 |
| 02AR | 26392-58151 | Гайка | 1 |
| 02AS | 26392-58161 | Пробка | 1 |
| 02AT | 37341-35340 | Пробка | 1 |
| 02AU | 263E2-57371 | Соленоид | 1 |
| 02B | 263E2-57801 | Крышка | 1 |
| 02BA | 305255-12421 | Крышка | 1 |
| 02BB | 263E2-57961 | Болт | 4 |
| 02BC | 305255-12470 | Уплотнительное кольцо | 1 |
| 02BD | 302256-12190 | Пробка | 1 |
| 02F | 305255-12530 | Поршень | 1 |
| 02H | 26392-57881 | Направляющая клапан | 2 |
| 02J | 26392-57891 | Тарельчатый клапан | 2 |
| 02K | 26392-57901 | Сиденье клапан | 2 |
| 02L | 305255-12580 | Болт | 8 |
| 02M | 26392-57921 | Уплотнительное кольцо | 2 |
| 02N | 26392-57931 | Уплотнительное кольцо | 6 |
| 02P | 26392-57941 | Уплотнительное кольцо | 2 |
| 02Q | 26392-57951 | Кольцо баккуп | 2 |
| 02R | 305255-12630 | Болт | 1 |
| 02S | 305255-12640 | Поршневое кольцо | 3 |
| 02T | 305255-12650 | Палец | 2 |
| 02V | 263E2-57901 | Пробка | 2 |
| 05 | 263E2-57501 | Корпус | 1 |
| 08 | 373421-35260 | Пробка | 1 |
| 09 | 26392-57441 | Кольцо стопорный | 1 |
| 10 | 26392-57451 | Масляное уплотнение | 1 |
| 11 | 26392-57461 | Регулировочная шайба | 1 |
| 12 | 305255-00160 | Уплотнительное кольцо | 1 |
| 17 | 26392-57491 | Винт | 2 |
| 18 | 26392-57501 | Гайка | 2 |
| 50 | 263E2-57471 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
