Кондиционер трубопроводы — HITACHI ZW150PL

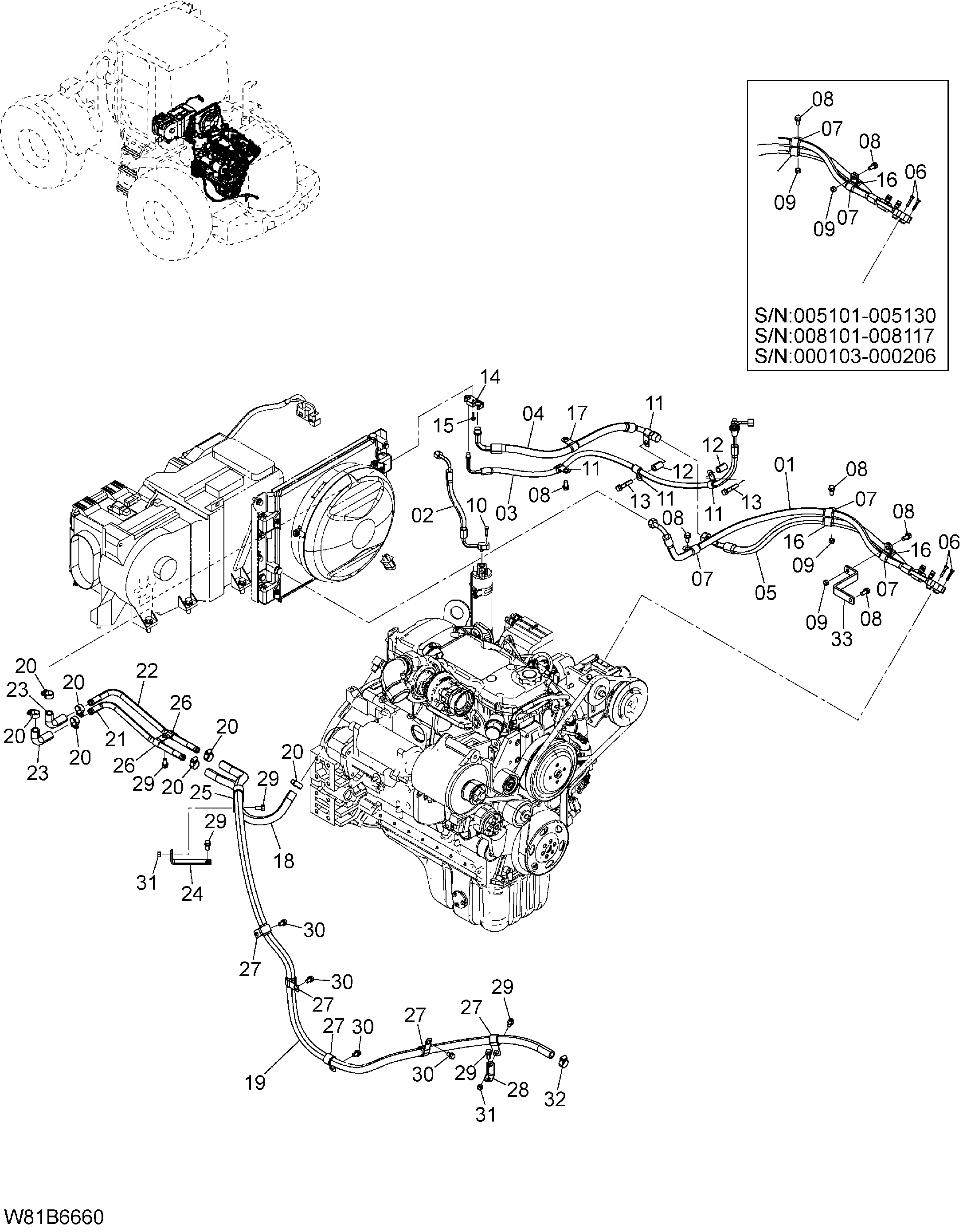

Заводская схема «Кондиционер трубопроводы» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E6-72041 | Шланг | 1 |
| 02 | 263E6-72051 | Шланг | 1 |
| 03 | 263E6-72061 | Шланг | 1 |
| 04 | 263E6-72071 | Шланг | 1 |
| 05 | 263E6-72081 | Шланг | 1 |
| 06 | 01100-06030 | Болт | 2 |
| 07 | 263G2-43291 | Хомут | 3 |
| 08 | 01183-10020 | Болт | 4 |
| 08 | 01183-10020 | Болт | 5 |
| 09 | 01401-00010 | Гайка | 2 |
| 10 | 01100-06025 | Болт | 1 |
| 11 | 263G2-43271 | Хомут | 4 |
| 12 | 26756-75841 | Втулка | 2 |
| 13 | 01183-10050 | Болт | 2 |
| 14 | 263G6-72211 | Разъём | 1 |
| 15 | 01100-06020 | Болт | 1 |
| 16 | 263G2-43311 | Хомут | 2 |
| 17 | 263G2-43301 | Хомут | 1 |
| 18 | 263F6-72021 | Шланг | 1 |
| 19 | 263E6-72171 | Шланг | 1 |
| 20 | 24067-62261 | Зажим | 8 |
| 20 | 24067-62261 | Зажим | 7 |
| 21 | 263E6-72101 | Трубка | 1 |
| 22 | 263E6-72111 | Трубка | 1 |
| 23 | 26756-75771 | Шланг | 2 |
| 24 | 26826-72021 | Кронштейн | 1 |
| 25 | 263G2-43451 | Хомут | 1 |
| 26 | 263G2-43271 | Хомут | 2 |
| 27 | 263G2-43321 | Хомут | 5 |
| 28 | 263J2-22181 | Кронштейн | 1 |
| 29 | 01183-10020 | Болт | 5 |
| 30 | 01183-10016 | Болт | 4 |
| 31 | 01401-00010 | Гайка | 2 |
| 32 | 24067-62271 | Зажим | 1 |
| 33 | 263E6-72221 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
