Быстросъёмное устройство трубопроводы(1) [HLE, HPE] (откв02) — HITACHI ZW150PL

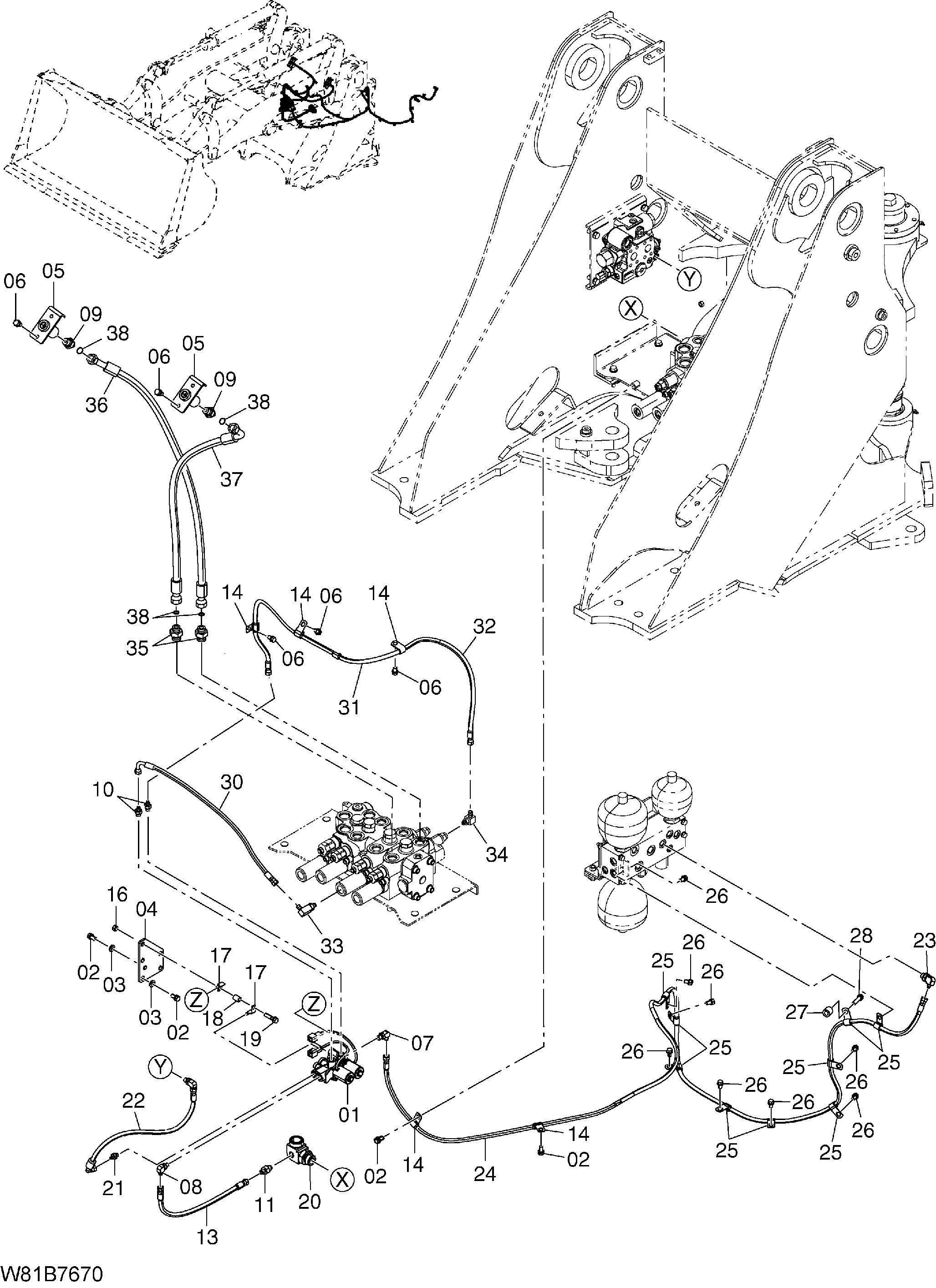

Заводская схема «Быстросъёмное устройство трубопроводы(1) [HLE, HPE] (откв02)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Быстросъёмное устройство трубопроводы(1) [HLE, HPE] (откв02) HITACHI ZW150PL](/catalog-drawings/8e/8e7072ca-ccfe-4a58-91b9-27f0ff07918b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563F7-62201 | Клапан электромагнитный | 1 |
| 02 | 01183-10020 | Болт | 7 |
| 03 | 02000-00010 | Шайба | 5 |
| 04 | 563F7-62461 | Кронштейн | 1 |
| 05 | 563F7-62611 | Блок | 2 |
| 06 | 01183-10016 | Болт | 7 |
| 07 | HLA852322 | Угловой штуцер S | 1 |
| 07A | 03320-00110 | Уплотнительное кольцо | 1 |
| 08 | HLA852323 | Угловой штуцер S | 1 |
| 08A | 03320-00110 | Уплотнительное кольцо | 1 |
| 09 | HLA853144 | Адаптер S | 2 |
| 09A | 03320-00180 | Уплотнительное кольцо | 1 |
| 10 | HLA852122 | Адаптер S | 2 |
| 10A | 03320-00110 | Уплотнительное кольцо | 1 |
| 11 | 263G5-42641 | Клапан обратный | 1 |
| 13 | 563E7-62181 | Шланг | 1 |
| 14 | 263G2-43251 | Хомут | 5 |
| 16 | 01401-00010 | Гайка | 1 |
| 17 | HL4257159 | Кронштейн | 2 |
| 18 | 263G2-12301 | Трубка | 1 |
| 19 | 01183-10040 | Болт | 1 |
| 20 | 563E7-62251 | Угловой штуцер | 1 |
| 21 | HLA852122 | Адаптер S(RID) | 1 |
| 21A | 03320-00110 | O кольцо(RID) | 1 |
| 22 | 563F7-62441 | Шланг(RID) | 1 |
| 23 | HLA852332 | Угловой штуцер | 1 |
| 23A | 03320-00140 | Уплотнительное кольцо | 1 |
| 24 | 263E7-62161 | Шланг | 1 |
| 25 | 263G2-43251 | Хомут | 9 |
| 26 | 01183-10016 | Болт | 8 |
| 27 | 26555-42141 | Втулка | 1 |
| 28 | 01183-10040 | Болт | 1 |
| 30 | 563F7-42001 | Шланг | 1 |
| 31 | 563E7-62411 | Шланг | 1 |
| 32 | 04760-12050 | Трубка корругате | 1 |
| 33 | HL4277649 | Угловой штуцер S | 1 |
| 33A | 03320-00140 | Уплотнительное кольцо | 1 |
| 34 | HLA852332 | Угловой штуцер S | 1 |
| 34A | 03320-00140 | Уплотнительное кольцо | 1 |
| 35 | HLA853164 | Адаптер S | 2 |
| 35A | 03320-00240 | Уплотнительное кольцо | 1 |
| 36 | 563E7-62421 | Шланг | 1 |
| 37 | 563E7-62431 | Шланг | 1 |
| 38 | HL4138938 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
